Placa de bornes para aire acondicionado comercial - semihermética

Solicite un presupuesto

Sitio web: http://auto-metalseal.com.ar/3-commercial-air-conditioner-terminal-plate.html

Aplicaciones:

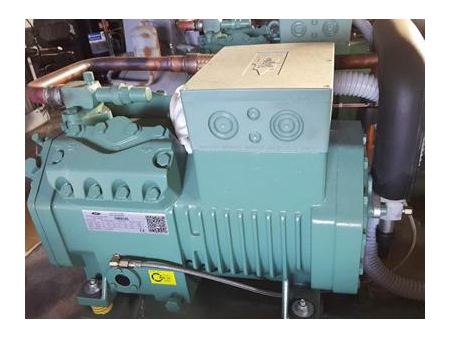

Esta placa de bornes semi-hermética para aire acondicionado comercial es usada sobre todo en equipos de enfriamiento grandes, que requieren una alta capacidad de transmisión de corriente, fuerte resistencia al voltaje y a la tensión mecánica y al mismo tiempo establecer una buena conexión eléctrica.

Materiales:
Placa metálica: C45
Pin: C45/ 446SS/ 4J28
Vidrio: vidrio fundido a alta temperatura

Nuestra placa de bornes hermética presenta las siguientes características:

Buen aislamiento: prueba estática a 500 VDC, aislamiento superior a 5000 MΩ
Hermeticidad: se mantiene hermética a 2.5MPa
Resistencia a la altas tensiones: más de 2000 VCA, fuga de corriente inferior a 0,5 mA
Resistencia a la corrosión: en relación al estándar de niebla salina GB / T2423.17, sobrepasa el nivel 8
Resistente a varios refrigerantes: R114a, R410a, R22 y CO2
Resistente al choque de calor y de frío: funciona con temperaturas de -40 grados Celsius a 300 grados Celsius

Proceso de sinterización

1.Recepción de los materiales
2.Inspección de entrada
3.Grabado con aguja de acero
4.Eliminación de aceite de la tapa metálica
5.Montaje y sinterización
6.Inspección de hermeticidad
7.Recubrimiento químico con níquel
8.Soldadura
9.Proceso de silicio
10.Inspección de las propiedades eléctricas
11.Inspección física
12.Inspección de control de calidad
13.Embalaje
14.Envío

Tratamiento de la superficie:
Empleamos la técnica de galvanoplastia ecológica, que es un niquelado no electrolítico con un espesor de 3-5 μm. La capa de níquel no contiene sustancias peligrosas como mercurio, plomo, cadmio o cromo, cumpliendo así con los estándares de la Unión Europea. Además, esta técnica pasó la prueba ambiental de la SGS.

Capacidad de resistencia a la corrosión: después de una prueba de 12 horas con 5% de rocío salino, el área oxidada no debe exceder el 5% del área total de conformidad con la norma de ISO 9227-2017.
Prueba salina estándar: GB/T2423.17, IEC60068-2-11, ISO4628-3

Las tablas a continuación muestran todos los modelos de la placa de bornes semihermética para aire acondicionado comercial que hemos fabricado

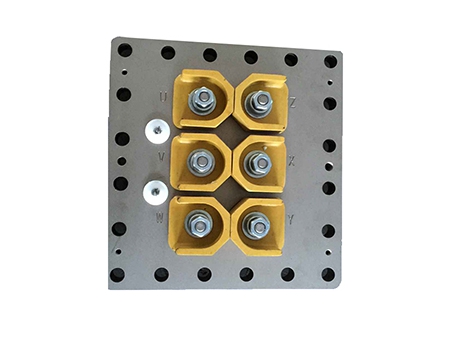

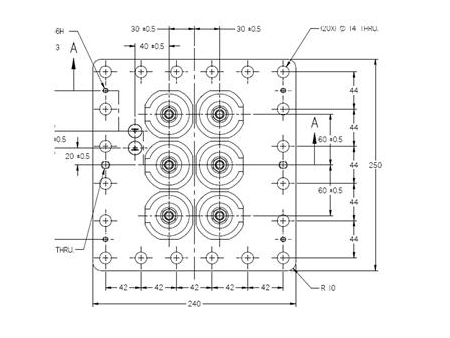

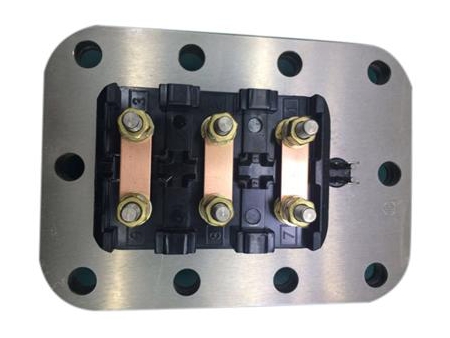

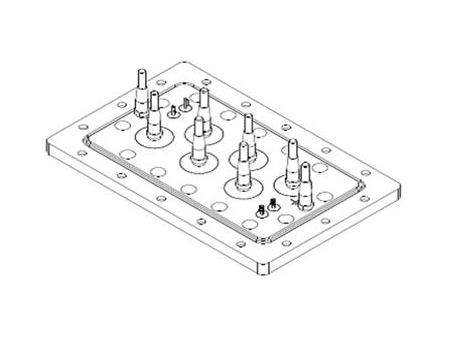

Placa de bornes semi-hermética para aire acondicionado comercial SCP-1

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SCP-1	24mm	60mm	2*M10-Φ10	94mm	25024024	Niquelado no electrolítico	270A

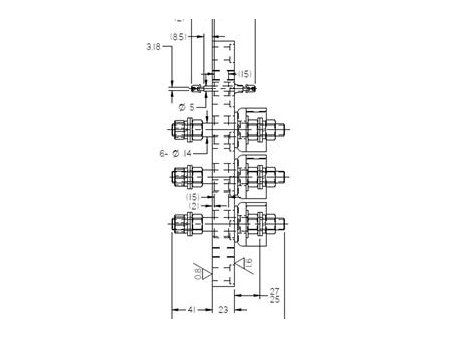

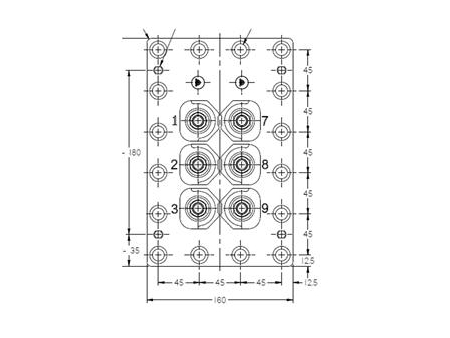

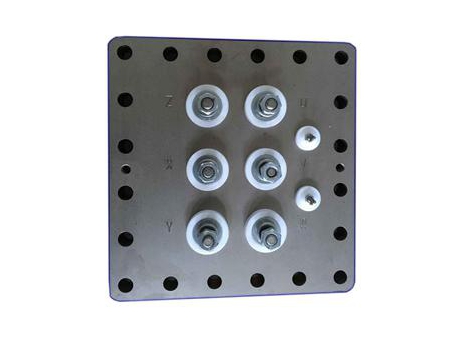

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-58

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SC-4-58	23mm	48mm	2*M12-Φ14	115mm	25016023	Niquelado no electrolítico	300A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-66

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SC-4-66	12mm	30-33mm	M8-M6-Φ8	68mm	17013012	Niquelado no electrolítico	200A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-75

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SC-4-75	25mm	49-80mm	2*M10-Φ16	123.5mm	32225325	Niquelado no electrolítico	270A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-20

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SC-4-20	12mm	30mm	M6-M5-Φ8	70mm	16512012	Niquelado no electrolítico	170A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-60

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SC-4-60	6.5mm	5mm	Φ3.2mm	36.5mm	63636.5	Niquelado no electrolítico	30A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-47

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SC-4-47	6.5mm	3.6mm	Φ3.2mm	36.5mm	Φ46*6.5	Niquelado no electrolítico	30A

Placa de bornes semi-hermética para aire acondicionado comercial SC-5-14

Modelo	Especificaciones del pin	Longitud del pin	Tratamiento de superficie	Corriente máxima
SC-5-14	1/2-13UNC 3/8-16UNC	150mm	Cobre	200A

Placa de bornes semi-hermética para aire acondicionado comercial SC-4-17

Modelo	Espesor del cuerpo	Distancia entre los pines	Especificaciones del pin	Longitud del pin	Tamaño externo: mm	Tratamiento de superficie	Corriente máxima
SC-4-17	7.2mm	4.2mm	Φ3.2mm	39mm	52527.2	Niquelado no electrolítico	30A
