Máquina para Fabricación de Tubos ERW, 8mm-32mm

Solicite un presupuesto

Nosotros: http://pipemakingmachines.es/2019/1-1-erw-tube-mill-8mm-32mm.html

Redondos,Cuadrados,Rectangulares

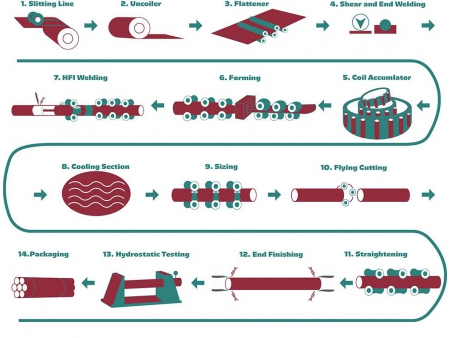

Procedimiento de Fabricación de Tubos:

Rollo/bobina de acero→ → Desbobinaje de doble brazo → → Cortado&Soldadura → → Acumulador de rollo/bobina → → Conformado (Unidad de Aplanado Unidad principal de transmisión Unidad de Conformado Unidad guía Unidad de Soldadura por Inducción de Alta Frecuencia Rodillo de Presión)→ → Desabarbado → → Refrigeración por Agua → → Calibrado &Enderezado → → Cortado → → Transportador de Tubos→ → Envasado→ → Almacenamiento

Parámetros Técnicos Básicos:

Capacidad de Producción

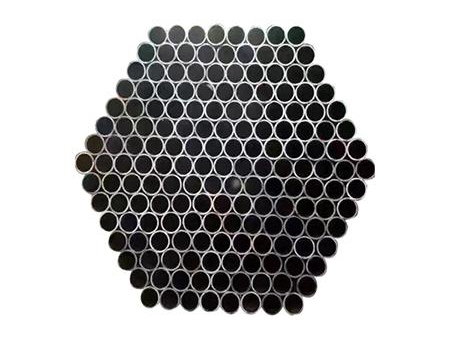

Tubos Redondos	8mm - 32mm
Tubos Cuadrados y Rectangulares	88 - 2525mm
Espesor	0.5 - 2.0mm (Tubos Redondos) 0.5 - 1.5mm(Tubos Cuadrados)
Velocidad de Producción	Max. 120m/min
Longitud del Tubo	3m – 12m
Especificaciones de los Flejes de Acero
Material	Acero bajo en carbono, Q235, Q195
Diámetro interno del rollo/bobina	460 – 510mm
Diámetro externo del rollo/bobina	Max. 1500mm
Ancho del Fleje	26mm – 100mm
Espesor del Fleje	0.5mm – 2.0mm
Peso Max. del rollo/bobina	1500kgs
Electricidad
Fuerza Dinámica	380V, 3-fases, 50Hz (depende de la instalación)
Control de Potencia	220V, fase única, 50 Hz
Capacidad de Electricidad Instalada: Aprox.200kW
Refrigeración por Agua
Reserva para equipamientos de alta frecuencia	15 m³
Reserva para refrigeración por agua	15 m³
Aire Comprimido
Presión	0.4MPa
Caudal	0.5m³/hora
Velocidad de Producción: Max. 120m/min
Dimensiones de la Línea de Producción: 50m X 5m (Largo X Ancho)

Cada una de nuestras líneas de producción está diseñada y fabricada conforme a los requerimientos de nuestros clientes. Una de nuestras misiones es brindarle a nuestros clientes con los equipamientos adecuados para satisfacer sus necesidades.

No dude en para obtener más información

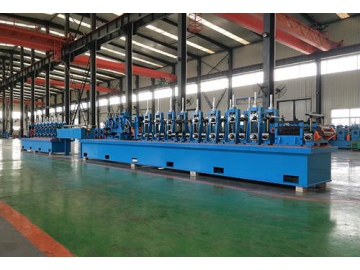

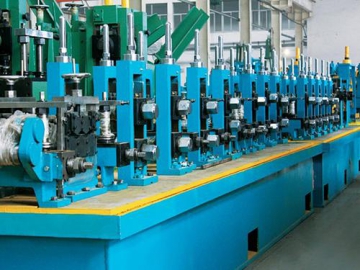

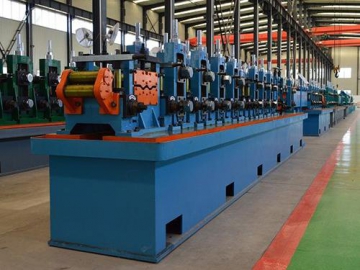

Productos relacionados
