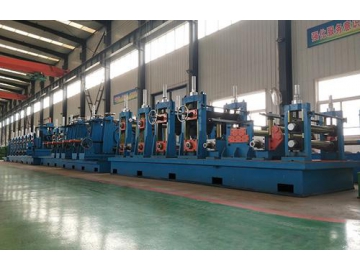

Máquina para Fabricación de Tubos ERW, 25mm-89mm

Máquina para Fabricación de Tubos ERW, 25mm-89mm
Solicite un presupuesto
Redondos,Cuadrados,Rectangulares
Procedimiento de Fabricación de Tubos:

Rollo/bobina de acero→ → Desbobinaje de doble brazo → → Cortado&Soldadura → → Acumulador de rollo/bobina → → Conformado (Unidad de Aplanado Unidad principal de transmisión Unidad de Conformado Unidad guía Unidad de Soldadura por Inducción de Alta Frecuencia Rodillo de Presión)→ → Desabarbado → → Refrigeración por Agua → → Calibrado &Enderezado → → Cortado → → Transportador de Tubos→ → Envasado→ → Almacenamiento

Parámetros Técnicos Básicos:
Capacidad de Producción
Tubos Redondos 25mm - 89mm
Tubos Cuadrados y Rectangulares 20*20 - 70*70(90*50)mm
Espesor 1.0 - 4.5mm (Tubo Redondo)
1.0 - 3.5mm(Tubo Cuadrado)
Velocidad de Producción Max. 100mm
Longitud del Tubo 6m – 12m
Especificaciones de los Flejes de Acero
Material Acero Bajo en Carbono, Q235, Q195
Diámetro interno del rollo/bobina 460 - 510MM
Diámetro externo del rollo/bobina Max. 1800mm
Ancho del Fleje 80mm – 280mm
Espesor del Fleje 1.0mm – 4.5mm
Peso Max. del rollo/bobina 3500kgs
Electricidad
Fuerza Dinámica 380V, 3-fases, 50Hz (depende de la instalación)
Control de Potencia 220V, fase única, 50 Hz
Capacidad de Electricidad Instalada: Aprox.200kW
Refrigeración por Agua
Reserva para equipamientos de alta frecuencia 35 m³
Reserva para refrigeración por agua 35 m³
Aire Comprimido
Presión 0.4MPa
Caudal 0.8m³/hora
Velocidad de Producción: Max. 100m/min
Dimensiones de la Línea de Producción: 65m X 6m (Largo X Ancho)
