Máquina lineal de moldeo por inyección de EVA (Monocolor)
Inyectora lineal para producción de suelas, sandalias, botas en material EVA
Material: EVA
Aplicaciones

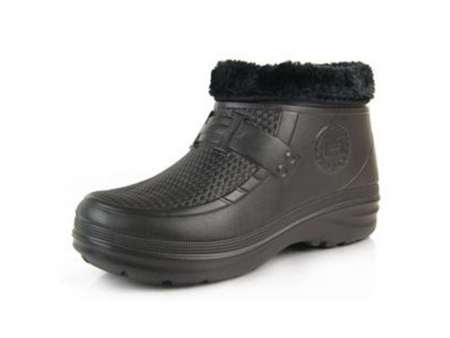

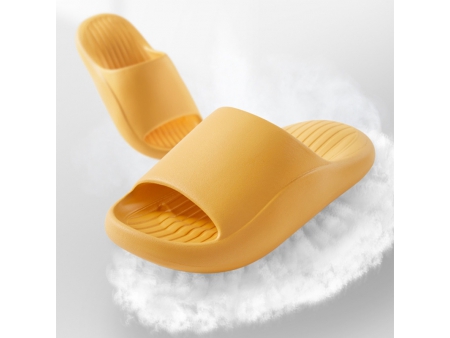

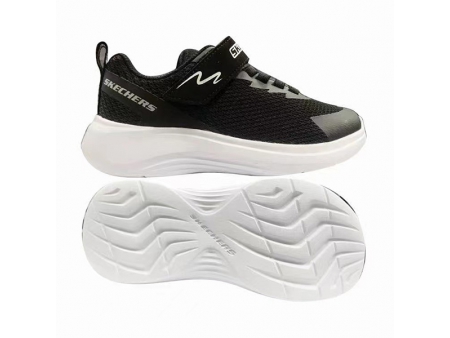

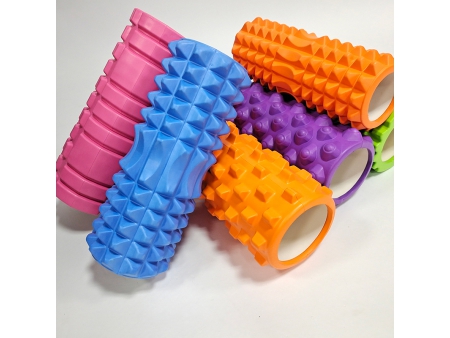

Suelas de EVA, monocolor para zapatillas, pantuflas, sandalias, botas, equipamiento deportivo, juguetes, bolsos, estuches y otros productos.
La máquina de moldeo por inyección de EVA, monocolor es ampliamente utilizada en la producción de suelas de calzado, sandalias, zapatillas y botas de EVA.

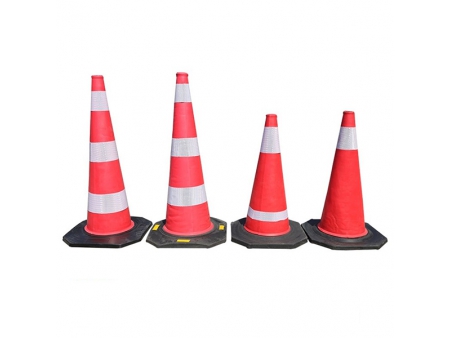

Además de los moldes estándar de 290*550 mm, también tenemos moldes personalizados de distintas medidas, como 305*550 mm y 330*600 mm, cuya fuerza de sujeción es mayor y la apertura para realizar diversas operaciones manuales como el recojo de producto, limpieza de moldes y el uso de agentes desmoldantes son muy buenos. Además, disponemos de tornillos y barriles de gran medida, de 65 mm, 70 mm y 75 mm, para la producción de productos de EVA de grandes proporciones, como botas altas, ruedas y postes antichoque.
- 2 moldes trabajan de forma independiente en una estación, incrementando la productividad;
- Las placas de moldeo autocompensantes garantizan que los productos finales sean de muy buena calidad;
- La apertura del molde es rápida gracias a la estructura compuesta por un cigüeñal y biela;
- La unidad servohidráulica ahorra electricidad en un 50% ;
- Se proporcionan moldes personalizados a fin de cumplir con las diversas exigencias de producción;

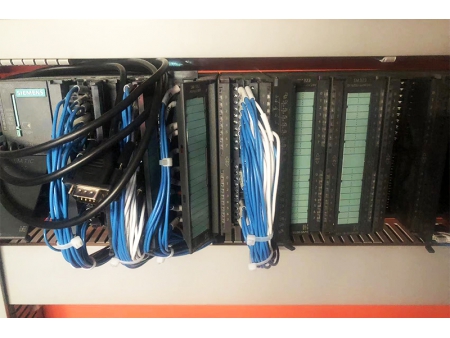

- El sistema de control electrónico utiliza un CPU Siemens que es muy eficiente.
| Ítem | Unidad | Especificaciones | ||
| Modelo | | | | |
| Materia prima | EVA | EVA | EVA | |
| Número de estaciones | 2 | 6 | 8 | |
| Fuerza de sujección | T | 180 | 180 | 180 |
| Recorrido de apertura del molde | mm | 350 | 350 | 350 |
| Tamaño del molde | mm | 290*550 | 290*550 | 290*550 |
| Altura del molde | mm | 100-260 | 100-260 | 100-260 |
| Diámetro del husillo | mm | Ø60 | Ø60*2 | Ø60*2 |
| Velocidad de rotación del husillo | rpm | 0-165 | 0-165 | 0-165 |
| Volumen máx. de inyección | cm3/cc | 930 | 930*2 | 930*2 |
| Presión de inyeccción | kg/cm2 | 1080 | 1080 | 1080 |
| Regulación de la temperatura | stage | 4 | 4 | 4 |
| Potencia calorífica (tolva de alimentación) | kW | 6 | 6*2 | 6*2 |
| Potencia calorífica (molde) | kW | 25.6 | 76.8 | 102.4 |
| Motor hidráulico | kW | 37/32 | 55/50 | 55/50 |
| Potencia total | kW | 62/57 | 131/126 | 157/152 |
| Consumo de aceite | kg | 800 | 1000 | 1000 |
| Dimensiones de la máquina | mm | 4680*4600*2875 | 8230*3800*2875 | 10650*4800*2875 |
| Peso bruto | kg | 11000 | 26000 | 33000 |
- Unidad de inyección

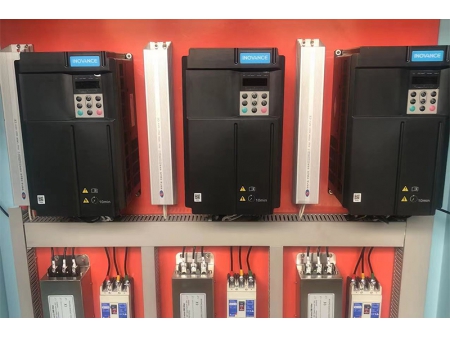

- La unidad de inyección cuenta con un sistema que está integrado por un detector potenciométrico, un PLC y un ordenador para regular con precisión el volumen de inyección. Además, su convertidor de frecuencia, corredera lineal y reductor de velocidad facilitan que la unidad de inyección realice un movimiento rápido y suave. También emplea un codificador rotatorio que sirve para la detección y posicionamiento más preciso.

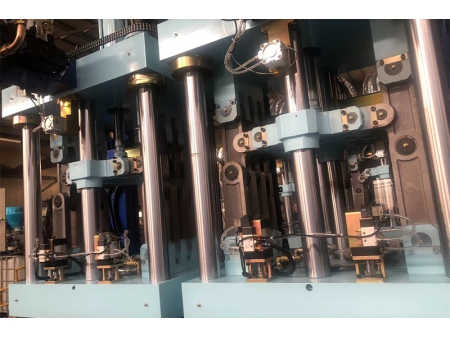

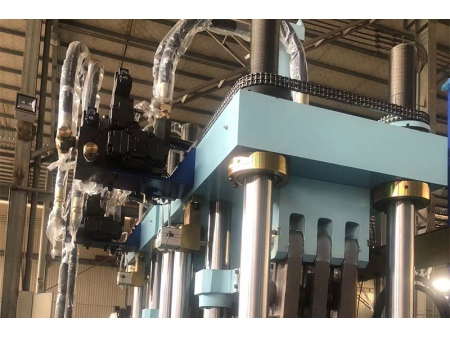

- Sistema de cierre de moldes El sistema de apertura y cierre de moldes de dos etapas cuenta con un detector que verifica que el molde se cierre completamente. Además, gracias al rango de apertura del molde, es flexible para utilizar una variedad de moldes.

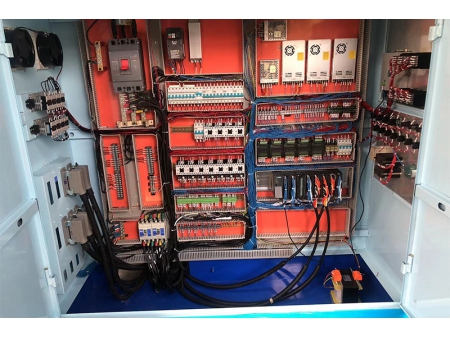

- Sistema de control El sistema de control cuenta con una interfaz gráfica y pantalla táctil. Su diseño modular PLC para el sistema de Windows hace que las funciones sean fácilmente identificables y la operación simple de aprender. Además, el sistema permite monitorizar en línea la velocidad de rotación de la alimentación de material, el volumen de inyección, el tiempo y temperatura, el tiempo de adición de azufre y la productividad. Todo esto hace que el sistema de control sea fácil de usar, permitiendo una operación sencilla y cómoda.
- Sistema hidráulico La válvula de doble relación junto con el sistema de control permiten controlar con precisión tanto la presión como el caudal de múltiples flujos hidráulicos.
- Diseño de ahorro de energía Los paneles de aislamiento térmico de cada estación son dela mejor calidad y permiten conservar el calor sin necesidad de utilizar agua.
- Mesa de operaciones baja La mesa de operaciones baja posee un diseño ergonómico que aumenta la eficacia y productividad de los operarios.
- Ajuste flexible de la longitud de apertura del molde La apertura del molde puede ajustarse dentro de un rango de 100-260 mm de manera flexible y libre.
Podemos producir máquinas para fabricar calzado de acuerdo a los requerimientos de los clientes según: dimensiones, especificaciones, voltaje y colores. Asimismo, ofrecemos motores compatibles con diferentes voltajes.
Las principales ventajas del servomotor radica en el ahorro de energía, poco ruido y la buena estabilidad durante su funcionamiento con baja temperatura del aceite, prolongando la vida útil del retén.
La tecnología de última generación del soplado de aire de PVC A4 utiliza agentes químicos para producir zapatos que se destacan por ser ligeros, tienen mejor circulación de aire, son resistentes al deslizamiento y de buena duración. Los zapatos fabricados con este proceso resultan más cómodos y prácticos para llevar, se han vuelto muy populares en el mercado.
Nuestras máquinas para fabricación de calzado son totalmente automatizadas y fáciles de operar. Con una o dos personas es suficiente para encargarse del funcionamiento de las máquinas.
Ofrecemos máquinas de fabricación de botas de lluvia de PVC con un brazo robótico capaz de retirar automáticamente las rebabas, abrir y cerrar los moldes. De esta manera, el brazo robótico disminuye considerablemente la carga de trabajo y aumenta la productividad.
