Solicite un presupuesto

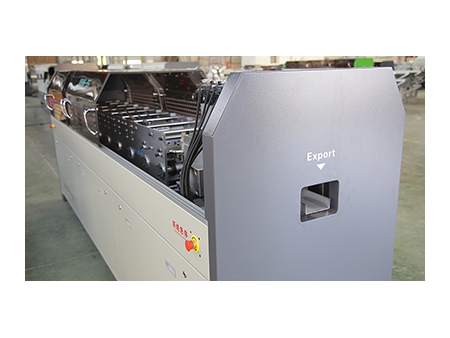

Máquina perfiladora de estructura de acero

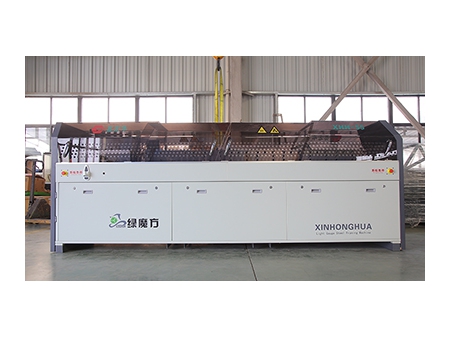

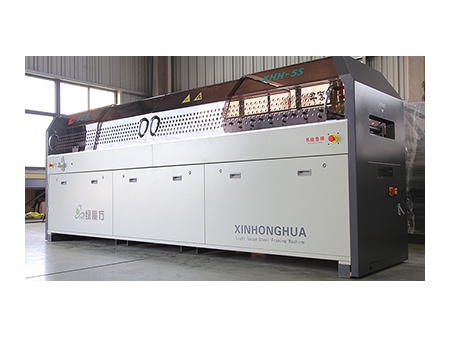

La máquina perfiladora de estructura de acero de calibre ligero XHH-5S-C89 se utiliza para la producción de travesaños y armazones de acero para la construcción de estructuras de acero ligero y construcción pre-fabricada de 2 a 3 pisos. Equipado con la última tecnología de Software de Diseño Vertex, esta perfiladora de estructura de acero permite realizar la producción automática. Esta perfiladora está diseñada para perfilar materiales de 0.6mm-1.2mm de espesor y 174mm de ancho.

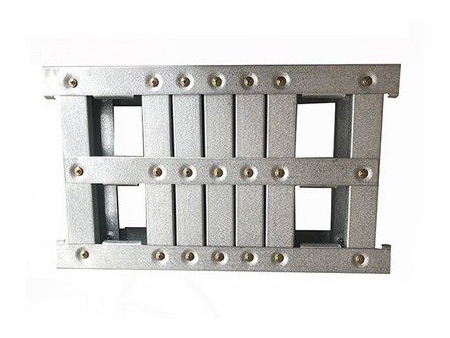

Componentes de la estructura metálica
Especificaciones
Modelo C89
Dimensión 4200*800*1100mm
Servomotor principal 7.5kW
Motor hidráulico 7.5kW
Pasos de perfilado 9 pasos
Velocidad de perfilado 4-5tons/8horas
Voltaje 380V/50Hz/trifásico
Ancho efectivo 89mm
Ancho del material 174mm
Altura de la pestaña 38mm
Borde 9mm
Grosor del material 0.6-1.2mm
Tolerancia para corte y punzonado ±0.5mm
Tolerancia para perfilado ±0.75mm
Sistema de control Sistema de control informático de la CIP
Software de diseño Vertex
Rodillos Fabricado con acero SKD-11 con tratamiento térmico, cromado duro en la superficie de los rodillos
Material para el eje SKD-11
Material para el perforador SKD-11
Material para el cortador SKD-11
El equipo de perfilado para estructura de acero consiste principalmente en:
  • Máquina perfiladora principal
  • Desenrollador eléctrico de 3 toneladas
  • Sistema de servomotor
  • Sistema de control informático IPC (laptop Lenovo)
  • Software de producción (1set)
  • Software de diseño-Vertex, licencia de uso permanente

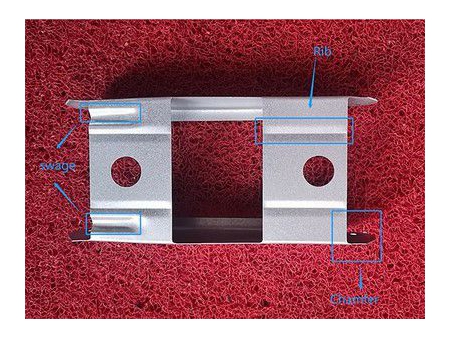

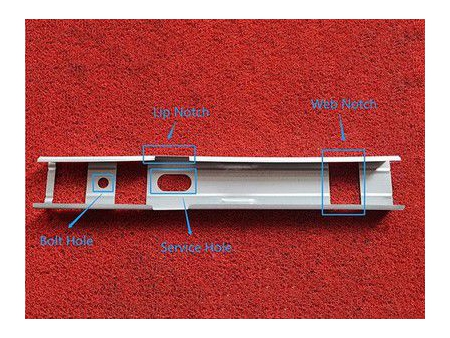

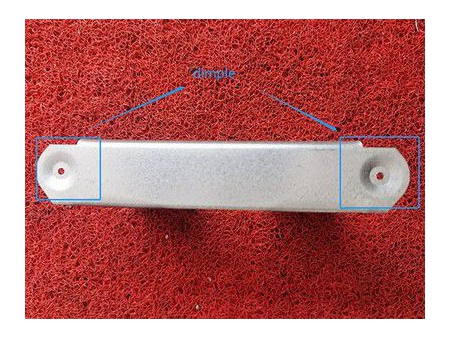

  • Dispositivo hidráulico de punzonado automático (muesca de banda/borde, swage, orificio de servicio, chaflán, hoyuelo, orificio de perno)
  • Dispositivo hidráulico de post-corte (Material:SKD-11)
  • Dispositivo de impresión automática
  • Tabla/Mesa de acabado (4m)
  • Manual de operación
Características

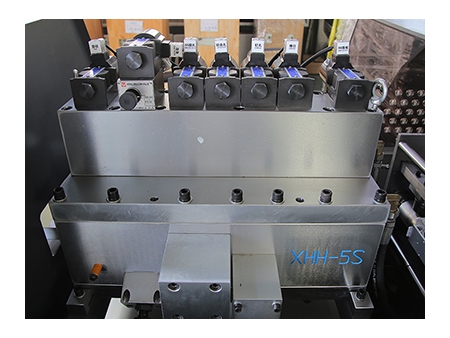

  • Molde de post-punzonado

    Todas las perforadoras de XHH cuentan con con post-punzonado y post-corte, que hacen un rendimiento de más alta precisión en posición y dimensión

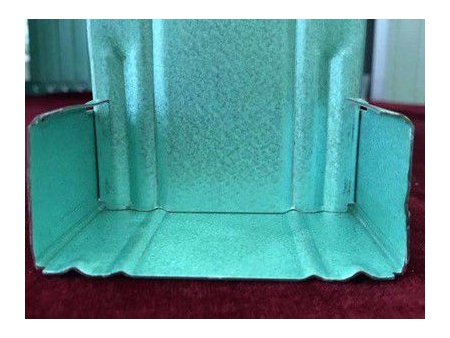

  • Conexión de corte final perfecta (sin costura)

    La conexión de corte final sin costura es un diseño patentado de la perforadora de XHH. Los dos extremos del marco vertical pueden conectarse sin problemas a la banda de los marcos horizontales inferior y superior. Por lo tanto, el peso de la casa se puede cargar directamente y pasar por el marco vertical, lo que hace que la casa sea más segura.

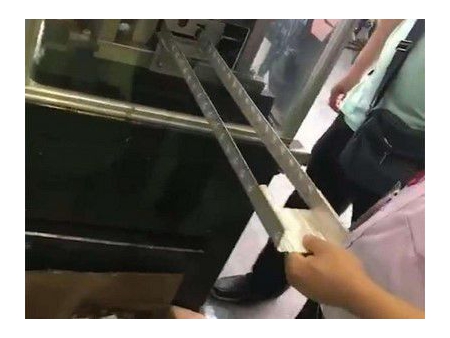

  • Punzonado continuo de muesca de banda sin extrusión de material

    La fuerza de la materia prima se reducirá en gran medida cuando se fabriquen muescas continuas de banda y bordes, por lo que el material en la máquina de pre-punzonado puede extruirse fácilmente durante el proceso de perfilado. La perfiladora de XHH con sistema de post-punzonado puede hacer muesca de banda más continua incluso en espesor delgado de 0.55mm sin extruir material.

  • Menor desperdicio de material

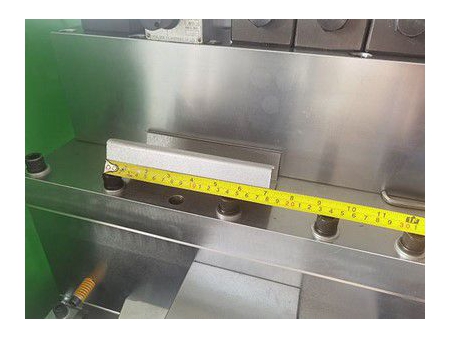

    Corta distancia entre el troquel de punzonado y de corte capaz de limitar la longitud de desperdicio del material de arranque a 0.02m y la longitud del residuo del material final dentro de 1 metro.

  • Ahorro de costos

    El ancho de la tira de acero de la máquina de XHH es: 170-174mm de ancho, 10mm menos que la mayoría de las otras máquinas perfiladoras en el mercado. Para una casa de 200 metros, el marco total es de alrededor de 7000m, lo que puede ahorrar material de 439.6-659.4kg

    Grosor del material 0.8mm 1.0mm 1.2mm
    Material ahorrado por casa 439.6kg 549.5kg 659.4kg

    La longitud de cada residuo de arranque de la máquina de post-punzonado y corte de XHH es de aproximadamente 1M; la mayoría de las máquinas en el mercado son de pre-punzonado y post-corte (de otro proveedor), su material de desecho es de aproximadamente 8m en cada puesta en marcha

    Arranque/cambio de bobina de acero 8.11-12.13 Kg
    5 bobinas de acero/día 40.55-60.65 Kg
    Material ahorrado/año 12.17-18.2 T

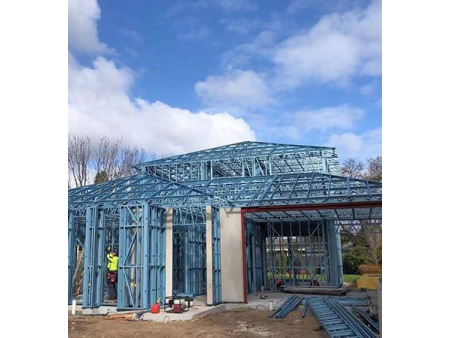

Proyectos de construcción de acero ligero
