Perfiladora de estructura de acero de calibre ligero XHH-C310, Máquina de perfilado de acero, Máquina perfiladora de estructura de acero
Máquina perfiladora de estructura de acero

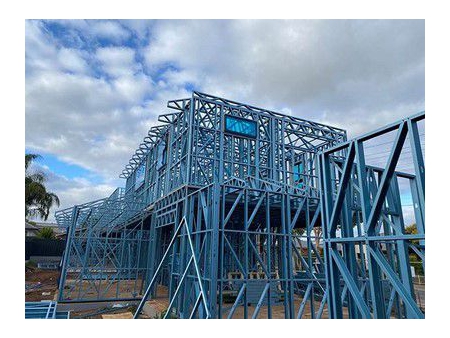

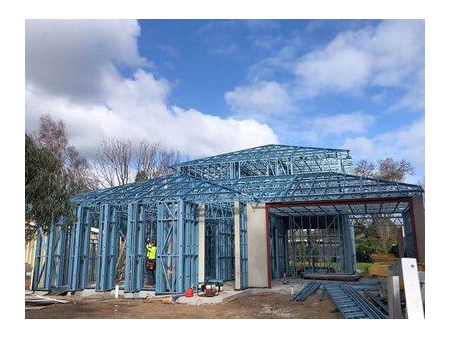

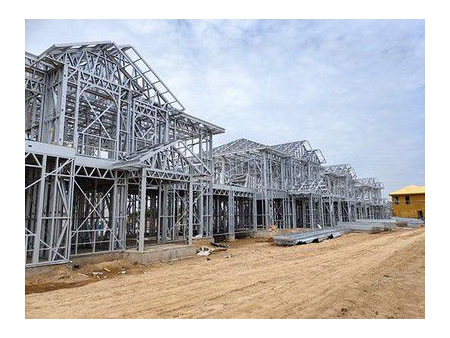

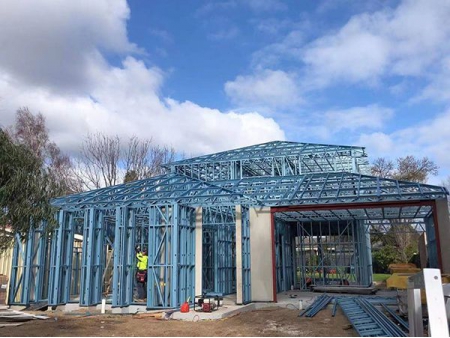

La máquina perfiladora de estructura de acero de calibre ligero XHH-C305/310 brinda soluciones de perfiles de acero en frío para viguetas y armazón de piso para edificios residenciales y comerciales ligeros. Esta perfiladora es capaz de producir perfiles de 305/310 de ancho, lo que presenta una mayor capacidad de carga en un 10% en comparación con los perfiles de 89mm de ancho, además de ahorrar mucho acero. La máquina perfiladora viene con velocidad de producción de 1.8t/h.
| Modelo | C305/310 |
| Dimensión | 7600*1500*1700mm |
| Potencia del servomotor principal | 22kW |
| Motor hidráulico | 11kW |
| Pasos de perfilado | 12 pasos |
| Velocidad de perfilado | 15tons/8horas |
| Voltaje | 380V/50Hz/trifásica |

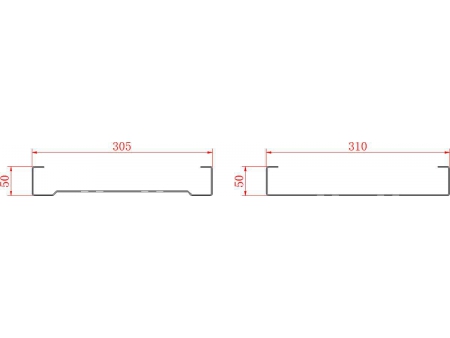

| Ancho efectivo | 305mm, 310mm |
| Ancho del material | 425mm |
| Altura de la pestaña | 50mm |
| Borde | 12mm |
| Grosor del material | G300-G450: 0.95-2.5mm G550: 0.95-2.0mm |
| Tolerancia para corte y punzonado | ±1mm |
| Tolerancia para perfilado | ±1mm |
| Sistema de control | Sistema de control informático de la CIP |
| Software de diseño | Vertex |
| Rodillos | Fabricado con acero SKD-11 con tratamiento térmico, cromado duro en la superficie de los rodillos |
| Material para el eje | SKD-11 |
| Material para el perforador | SKD-11 |
| Material para el cortador | SKD-11 |
-

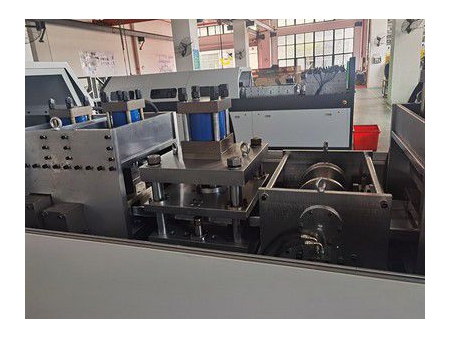

Molde de post-punzonado
Todas las perforadoras de XHH cuentan con con post-punzonado y post-corte, que hacen un rendimiento de más alta precisión en posición y dimensión
-
Menor desperdicio de material

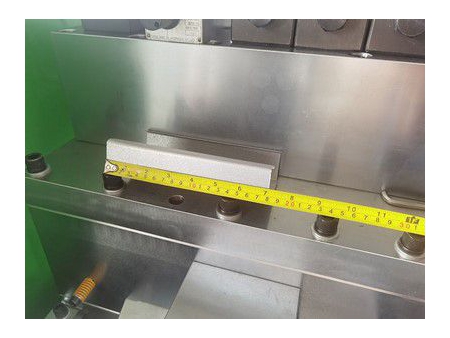

Corta distancia entre el troquel de punzonado y de corte capaz de limitar la longitud de desperdicio del material de arranque a 0.02m y la longitud del residuo del material final dentro de 1 metro.
-
Ahorro de costos
La longitud de cada residuo de arranque de la máquina de post-punzonado y corte de XHH es de aproximadamente 1M; la mayoría de las máquinas en el mercado son de pre-punzonado y post-corte (de otro proveedor), su material de desecho es de aproximadamente 8m en cada puesta en marcha.
Arranque/cambio de bobina de acero 8.11-12.13 kg 5 bobinas de acero/día 8.11-12.13 kg Material ahorrado/año 12.17-18.2 T
- Máquina perfiladora principal
- Desenrollador hidráulico de 5 toneladas
- Sistema de servomotor
- Sistema de control informático IPC (laptop Lenovo)
- Software de producción (1set)
- Software de diseño-Vertex, licencia de uso permanente
- Dispositivo hidráulico de punzonado automático (muesca de banda, swage, orificio de servicio grande, agujero de banda triple, agujero de pestaña triple)
- Dispositivo hidráulico de post-corte (Material:SKD-11)
- Dispositivo de impresión automática
- Tabla/Mesa de acabado (4m)
