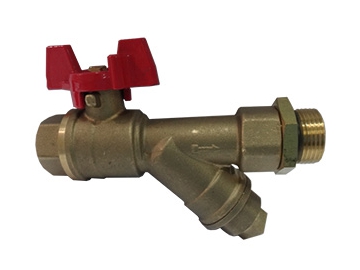

Válvula de bola de latón con filtro Y
Solicite un presupuesto
- Filtro Y con válvula de bola integral
- Presión de trabajo: 800 PSI (WOG)
- Rango de temperatura: -40 °F a 365 °F (-40 °C a185 °C)
- Pantalla de reemplazo: 20/50/80 mesh
- El mango en T permite la operación de un cuarto de vuelta

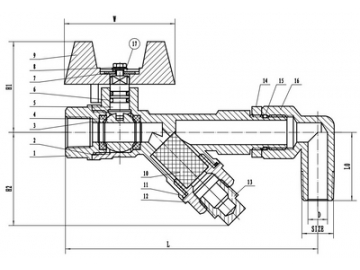

Especificaciones
| Item # | Tamaño | L | L0 | H1 | H2 | W | D |
| DBVY-25EL | 1/4"M x 1/4"F | 4.07" (103.5) | 4.39" (28) | 1.10" (37.2) | 1.44" (36.6) | 1.79" (45.4) | 0.32"(Φ8) |
| DBVY-33EL | 3/8"M x 3/8"F | 4.02" (102) | 1.93" (49) | 1.54" (39) | 1.49" (38) | 1.79" (45.4) | 0.47"(Φ12) |
| DBVY-50EL | 1/2"M x 1/2"F | 4.76" (121) | 2.01" (51) | 1.73" (44) | 1.61" (41) | 1.79" (45.4) | 0.59"(Φ15) |
| DBVY-75EL | 3/4"M x 3/4"F | 5.91" (150) | 2.36" (60) | 1.73" (53) | 1.61" (50) | 1.79" (45.4) | 0.75"(Φ19) |
| Parte # | Nombre de la parte | Material |
| 1 | Tapa | Latón |
| 2 | Cuerpo | Latón |
| 3 | Asiento | PTFE |
| 4 | Bola | Latón |
| 5 | Vástago | Latón |
| 6 | Anillo O | NBR |
| 7 | Roldana | Acero |
| 8 | Tornillo | Acero |
| 9 | Mango o manija | Aluminum |
| 10 | Pantalla | Acero inoxidable |
| 11 | Roldana | PTFE |
| 12 | Tapa | Latón |
| 13 | Conexión | Latón |
| 14 | Tuerca | Latón |
| 15 | Anillo O | NBR |
| 16 | Codo | Latón |

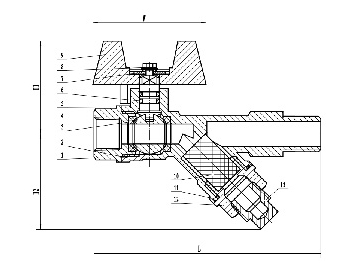

Válvula de bola de latón con filtro Y con entrada hembra y salida macho
Especificaciones
| Item # | Tamaño | L | H1 | H2 | W |
| DBVY-25 | 1/4"M x 1/4"F | 3.54" (90) | 1.10" (37.2) | 1.44" (36.6) | 1.79" (45.4) |
| DBVY-33 | 3/8"M x 3/8"F | 3.54" (90) | 1.54" (39) | 1.49" (38) | 1.79" (45.4) |
| DBVY-50 | 1/2"M x 1/2"F | 4.17" (106) | 1.73" (44) | 1.61" (41) | 1.79" (45.4) |
| DBVY-75 | 3/4"M x 3/4"F | 5.35" (136) | 2.13" (54) | 1.93" (49) | 1.79" (45.4) |
| Part # | Nombre de la parte | Material |
| 1 | Tapa | Latón |
| 2 | Cuerpo | Latón |
| 3 | Asiento | PTFE |
| 4 | Bola | Latón |
| 5 | Vástago | Latón |
| 6 | Anillo O | NBR |
| 7 | Roldana | Acero al carbono |
| 8 | Tornillo | Acero al carbono |
| 9 | Mango o manija | Aluminio |
| 10 | Pantalla | Acero inoxidable |
| 11 | Roldana | PTFE |
| 12 | Tapa | Acero al carbono |
| 13 | Conexión | Acero al carbono |
