Perforadora Jumbo Hidráulica, CYTJ45D (para Excavación de Túneles y Cavernas)

Solicite un presupuesto

Nosotros: http://htdrillingmachines.com/1-2-4-hydraulic-drilling-jumbos.html

El jumbo de perforación hidráulica CYTJ45D ha sido diseñado para varias minas y galerías de pequeño tamaño, con un rango de cobertura de perforación de 2000x2000-2800x2800mm (Ancho x Largo).

Este equipo de perforación está equipado con un sistema de perforación de rocas totalmente hidráulico y función antiatranque para garantizar una perforación rápida con bajo consumo. Se caracteriza por su estructura compacta y su gran movilidad. Debido a que el proceso de perforación genera una gran cantidad de polvo, Huatai ha adoptado medidas eficaces de control del mismo. Se utiliza agua para enjuagar el agujero durante la perforación para minimizar la generación de polvo. Esto proporciona un entorno de trabajo cómodo y seguro.

Configuración Estándar

Martillo de perforación RC1200/14U
Brazo especialmente diseñado para secciones transversales pequeñas
Función antiatranque

Chasis con motor diésel de 4 cilindros Yuchai
Viga de empuje
Sistema de control

Especificaciones Técnicas

Dimensiones totales (Largo×Ancho×Alto)	9000×1380×1770（2280）mm
Martillo de perforación	RC1200, 14U
Potencia (martillo de perforación)	14 kW / 14 kW
Longitud total (viga de avance)	4087 / 4820 mm
Longitud de la varilla de perforación	3090 / 3090 mm
Tipo de varilla	R28-B28-R32 / R32-B35-R38
Profundidad del agujero	2770 / 2770 mm
Diámetro mínimo del agujero	⌀ 43 mm / 45 mm
Fuerza de avance	13 / 13 kN
Extensión del brazo	1250 mm
Brazo (ángulo de elevación/inclinación)	60°
Ángulo de giro del brazo	±35°
Potencia del motor principal	55 kW
Tensión nominal	380V (puede personalizarse)

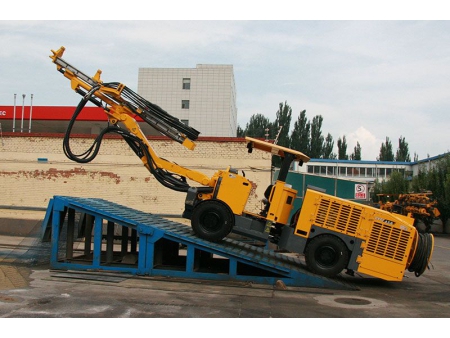

Gradeabilidad	14°
Peso total	10.3 T
Longitud del cable	70 m

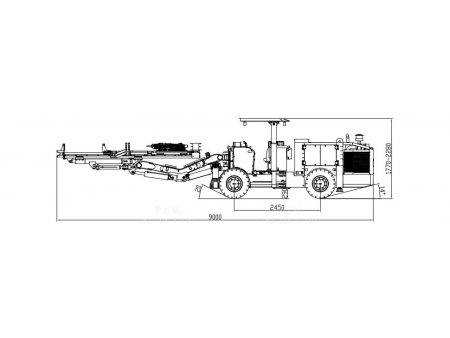

Dimensión exterior del jumbo de perforación con viga de empuje 3090 - Vista lateral

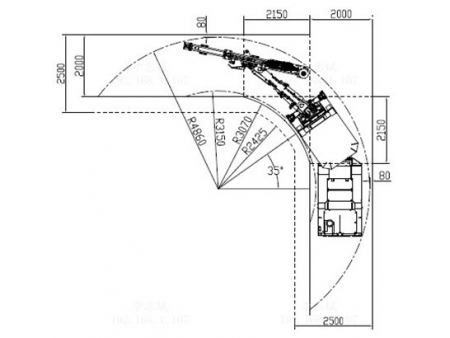

Radio de giro

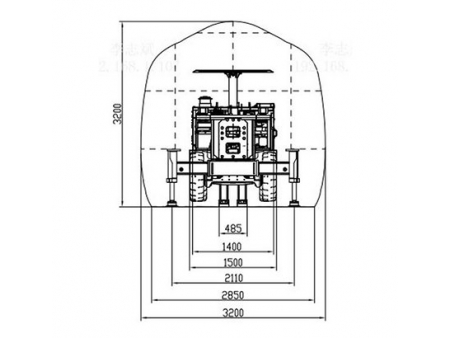

Sección transversal
