Perforadora hidráulica con martillo en cabeza KJ422 - para túneles
Solicite un presupuesto
Usos y características
La perforadora hidráulica con martillo en cabeza KJ422 es apta para trabajos de perforación de túneles con una medida de 16 a 95 metros cuadrados. La máquina puede llevar a cabo la perforación por percusión y anclaje de rocas en vertical, transversal y horizontal.
- La máquina perforadora cuenta con un brazo de perforación flexible en dos coordenadas rectangulares simétricas, y ofrece una visibilidad completa sin puntos ciegos. La función de paralelismo automático y de rodamiento de 360 ° permite el posicionamiento rápido y preciso para la perforación frontal y la perforación lateral.
- La configuración de este equipo de perforación le permite al operador tener una buena visión y el chasis de 4 ruedas motrices potente y bien equilibrado garantiza una conducción flexible, rápida y segura en túneles angostos.
- Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
- El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa;
- Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

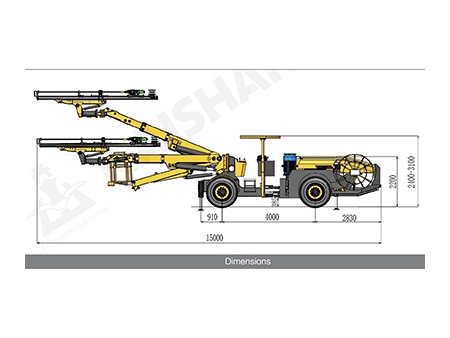

- Dimensión

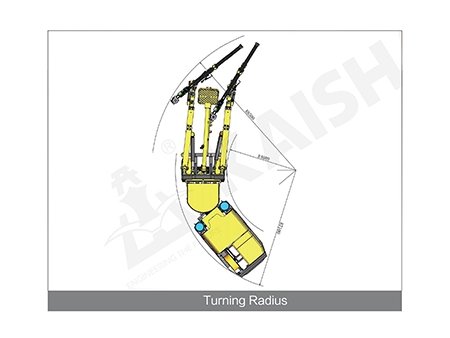

- Radio de giro

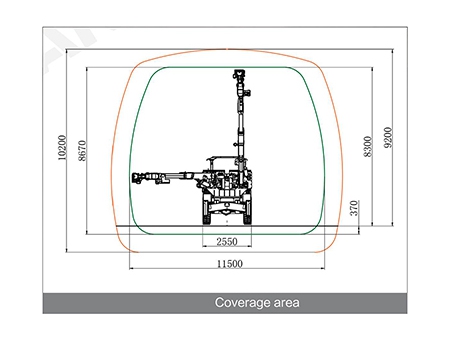

- Área de cobertura
1、Medidas y peso
| Longitud | 15000mm |
| Anchura | 2550mm |
| Altura | 2400/3100mm |
| Peso | 22000kg apróx. (excluye banco de trabajo) |
| Velocidad de desplazamiento horizontal | 10km/h |
| Capacidad de ascenso en pendiente máxima | 25%（14°） |
| Protección de seguridad | |
| Nivel de ruido | ＜100dB(A) |
| Techo de seguridad ajustable | conforme a las normas POPS y ROPS |
| Compresor de aire | 1×JN11 | Consumo de aceite lubricante | 2×180-250 g/h |
| Capacidad del compresor de aire | 1.55m³/min | ||
| Presión | 8 bar | Bomba de agua | 1×CR15 |
| Dispositivo de la lubricación del husillo | Bomba lubricante de pulso electrónico | Potencia | 11kW |
| Consumo de aire de la lubricación | 2×0.3m³/min | Capacidad de la bomba de agua | 12m³/h |
| Nivel de ruido | ＜100dB(A) |
| Techo de seguridad ajustable | conforme a las normas FOPS y ROPS |
| Motor diésel | QSB5.9-C160 Cummins | Freno de estacionamiento | Freno de disco húmedo |
| Purificación de las emisiones de escape | Catalizador de escape | Freno de desplazamiento | Freno mecánico |
| Sistema impulsor | Convertidor de par hidráulico caja de engranajes | Tanque de combustible | 120L |
| Dureza de la roca | 2×HC95LM |
| Potencia de percusión | 21kW |
| Flujo de percusión | 100-120L/min |
| Presión de percusión | 180-200bar |
| Frecuencia de impacto | 54-62Hz |
| Par | 764Nm |
| Giro de alimentación | 360° |
| Carrera de alimentación | 1600mm |
| Modelo del brazo de perforación | K50 |
| Tipo de brazo de perforación | Autonivelante |
| Extensión de la perforación | 1800mm |
| Banco de trabajo (opcional) |
| Motor | Motor trifásico |
| Percusión /alimentación/ brazo | Bomba de pistón variable |
| Rotación | Bomba de engranajes |
| Finura del filtro | 10 μ |
| Tanque del aceite hidráulico | 400L |
| Enfriador hidráulico | Refrigerador de agua |
| Voltaje de trabajo | 380V |
| Frecuencia | 50Hz |
| Método de arranque | Estrella triangular |
| Carrete | 1×CRC1016 |
| Largo del cable del carrete | 100m |
