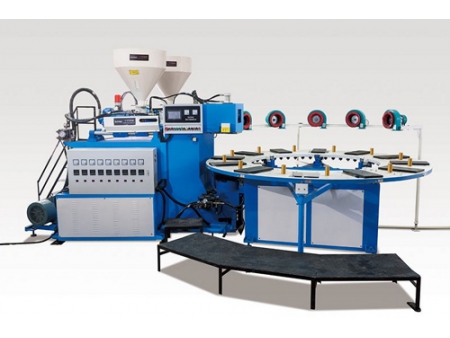

Máquina de Inyección, en Dos Colores para Sandalias EA210QV/EA212QV

Solicite un presupuesto

Nosotros: http://shoe-makingmachines.com.ar/1-2-4-two-colour-sandal-injection-moulding-machine.html

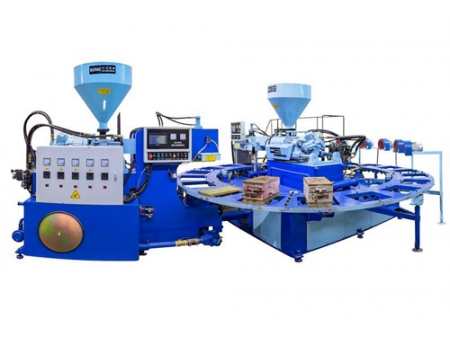

Máquina de inyección rotoria para fabricar zapatillas, sandalias y suecos de TPR/PVC/PUR

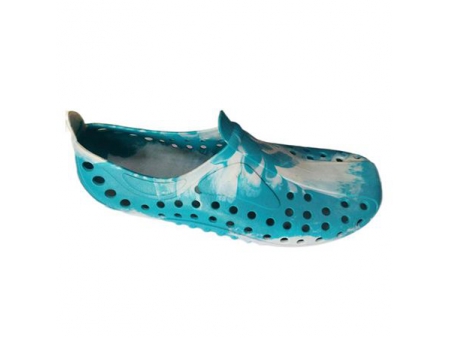

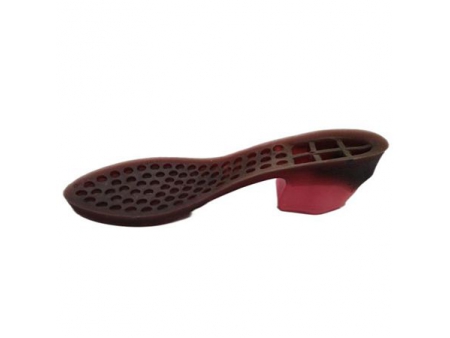

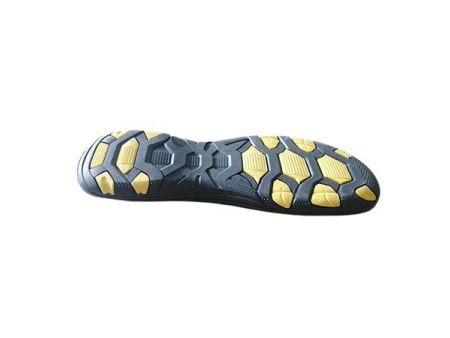

Esta máquina de moldeo por inyección de sandalias es capaz de producir suelas, sandalias y zapatillas monocolor, bicolor, mixtas o de camuflaje de espuma o sin espuma. Puede fabriar calzado con materias primas como: TPR, PVC y PUR. Para ahorrar tiempo y maximizar la capacidad de producción, esta máquina está equipada con 24 juegos de moldes cuya capacidad de producción es de hasta 12 pares de zapatos a la vez.

Especificaciones

Ítem	Unidad	EA210QV		EA212QV
Materias primas	TPR, PVC, PUR soplado
Estructura del molde		tipo V	tipo V
Estaciones		Monocromo 20/ Dos colores 10	Monocromo 24/ Dos colores 12
Diámetro del husillo	mm	50*2
Volumen máximo de inyección	CC	390*2
Presión de inyección	MPa	100
Fuerza de sujeción	Toneladas	80
Rendimiento	Pares/hora	80-150
Espacio del molde	mm	500240280
Potencia de calentamiento	kW	6*2
Potencia total	kW	36
Dimensiones mecánicas	cm	590380270
Peso de la máquina	Toneladas	7		7.5
Consumo de aceite	L	750

Accesorios Opcioneales

Sistema de refrigeración por agua

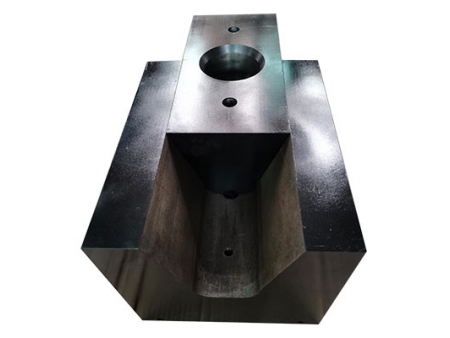

Molde con estructura en V

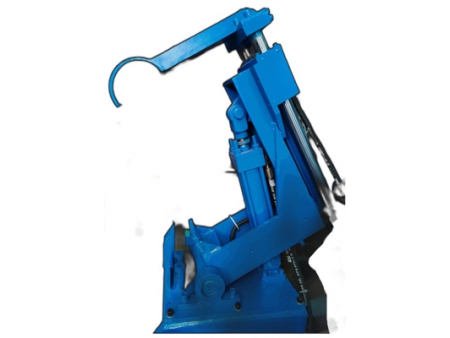

Manipulador de molde

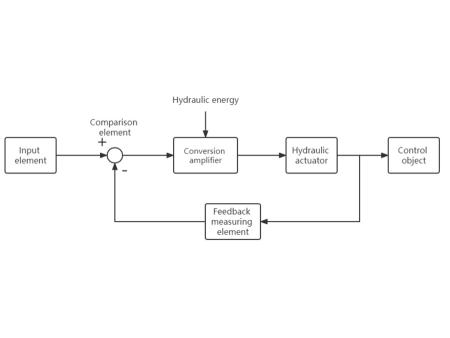

Sistema de servocontrol hidráulico de bajo consumo energético

Diagrama del sistema

Características

Esta máquina de moldeo por inyección tiene varios usos;
La máquina de inyección de sandalias puede ser equipada con 24 juegos de moldes de un solo color con dos cilindros de inyección que trabajan por separado. Además, puede equiparse con 12 juegos de moldes de dos colores para fabricar productos variables;
El proceso de inyección multietapa facilita la producción de suelas o zapatillas con estampado de camuflaje;
Adecuado para la producción de tiras superiores transparentes y productos con diferente densidad;
Los husillos de los tornillos son fabricados mediante técnicas especiales, para garantizar su duración y resitencia;
El cilindro del bloque tiene una estructura especial, que brinda aislamiento térmico y mejorala resistencia a las fugas;

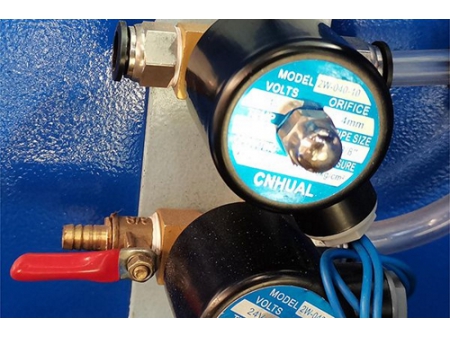

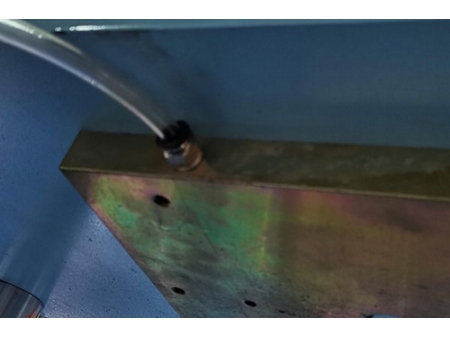

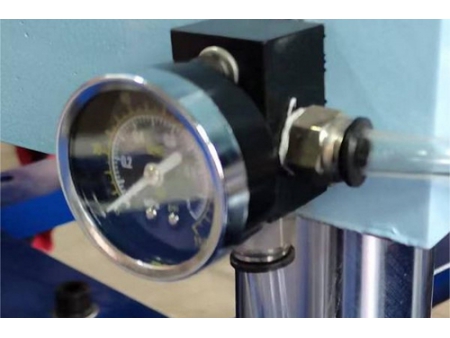

La instalación de un eficaz sistema de soplado de aire mejora la calidad del producto acabado y reduce el peso del mismo en un 30%;

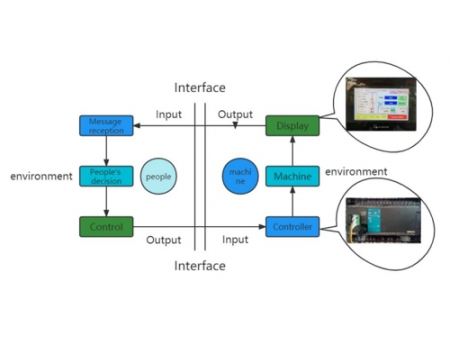

Sistema de control PLC con interfaz industrial hombre-máquina (HMI) es fácil de usar.
- Sistema de control PLC
- PLC
- Interfaz HMI

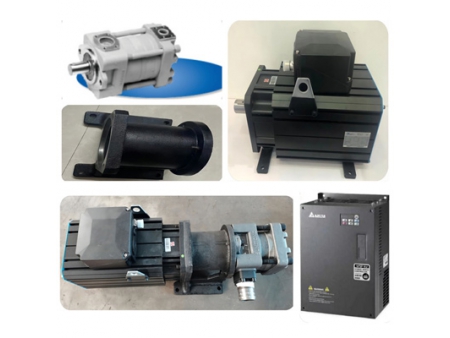

Los servomotores y los manipuladores automáticos de moldes están disponibles como opción para ahorrar energía y reducir costes;
Se han incluido varias medidas de seguridad, entre ellas:
- Señalización de seguridad
- Botón de parada de emergencia
- Interruptor antielevación de la mesa giratoria

La principal finalidad de incluir diversas medidas de seguridad como la señalización,sirven para advertir las zonas potencialmente peligrosas; el interruptor fotoeléctrico puede detener la máquina a tiempo si los operadores introdujeran accidentalmente sus manos en ella; el botón de parada de emergencia permite a los operadores apagar la máquina de moldeo por inyección cuando detecten el funcionamiento poco habitual; el interruptor antilevantamiento de la mesa giratoria envía señales eléctricas para que la máquina se apague y evitar que la mesa giratoria se separe de la rueda.

Además de las medidas ya mencionadas, esta máquina cuenta con otros dispositivos. Tiene incluida una puerta de seguridad para que los operarios puedan apagar el equipo al producirse alguna avería; además, tiene incorporado una red de seguridad para evitar un funcionamiento anómalo.

Equipos auxiliares

Torre de refrigeración: Enfría el aceite hidráulico y las materias primas antes de que entren en la máquina de moldeo por inyección.
Trituradora: recicla materiales utilizados durante el moldeo;
Mezcladora vertical: mezcla materiales de diferentes colores y los convierte en un mismo color;
Compresor de aire se conectará a la máquina de moldeo por inyección para suministrar aire;
El sistema de secado elimina el agua del aire para evitar burbujas en los productos acabados y hacer mejores suelas de espuma;

Accesorios y componentes

Lista de piezas
Caja de herramientas	/	1pza
Llave Allen	1.5-10	9 sets
Llave fija	6-24	8 sets
Destornillador Phillips (pequeño)	/	2pzas
Destornillador Phillips (grande)	/	1pza
Llave ajustable	250mm	1pza
Anillo calentador	Ø90*80 mm	1pza
Anillo calentador	Ø65*50 mm	1pza
Varilla Calefactora	Ø15.8*100 mm	2pzas
Interruptor de proximidad	Ø 25*25mm	1pza
Interruptor de proximidad	Ø 12*12mm	1pza
Acoplamiento termoeléctrico	K type/5M	2pzas
Junta de aceite	/	2pzas
Varilla de taponamiento	/	1pza
Casquillo de enchufe	/	1pza
Junta de cobre	/	1pza
Boquilla de inyección	/	1pza
Manual de instrucciones	/	1
