Máquina de Inyección, en Dos Colores para Sandalias EB224Q

Solicite un presupuesto

Nosotros: http://shoe-makingmachines.com.ar/1-2-5-two-colour-sandal-injection-moulding-machine.html

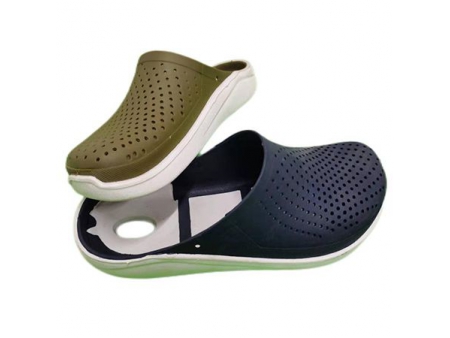

Máquina de inyección rotatoria para la producción de zapatillas, sandalias y suecos de TPR/PVC/PUR

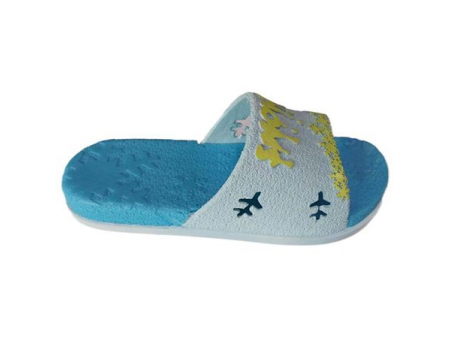

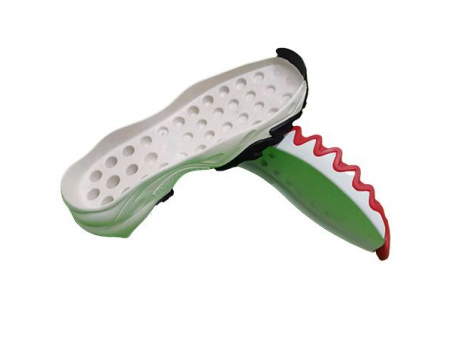

Esta máquina de moldeo por inyección de sandalias tiene la capacidad de fabricar suelas, sandalias y zapatillas monocolor y bicolor(de dos colores) de espuma o sin espuma. El calzado puede fabricarse en base a materias primas como:TPR, PVC y PUR. Además de tener estas ventajas, esta máquina cuenta con 24 juegos de moldes y es capaz de producir hasta 12 pares de zapatos a la vez, esto incrementará la tasa de producción para incrementar los márgenes de ganancia.

Especificaciones

Ítem	Unidad	EB224Q
Materias primas		TPR, PVC, PUR (soplado)
Estaciones		24
Diámetro del husillo	mm	65 50
Volumen máximo de inyección	CC	660 390
Presión de inyección	MPa	70*2
Fuerza de sujeción	Toneladas	80*2
Rendimiento	Pares/hora	100-180
Espacio del molde	mm	500240270
Potencia de calentamiento	kW	16.5
Potencia total	kW	49.5
Dimensiones	cm	750×750×220
Peso de la máquina	Toneladas	13.8
Consumo de aceite	L	650*2

Accesorios Opcioneales

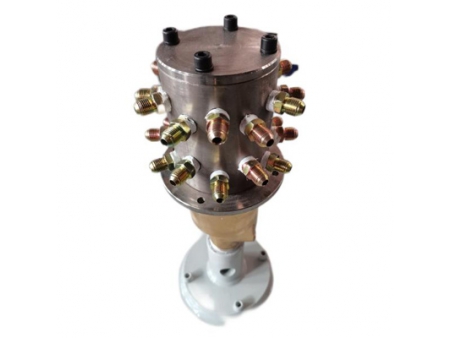

Sistema de refrigeración por agua
Molde con estructura en V

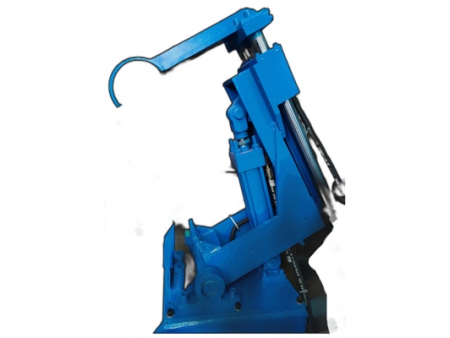

Manipulador de molde

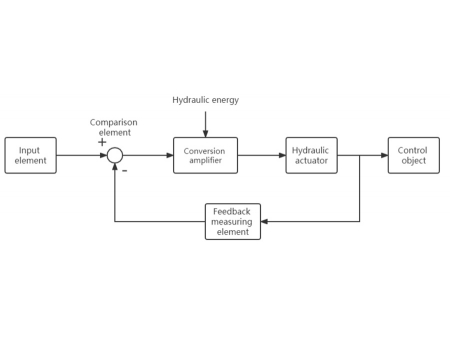

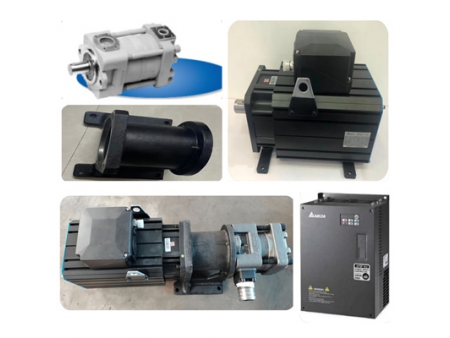

Sistema de servocontrol hidráulico de bajo consumo energético

Diagrama del sistema

Características

La unión de las diferentes partes del calzado se logra mediante el empleo de tecnologías no adhesivas con un excelente pegado;
Los husillos de los tornillos se fabrican mediante técnicas innovadoras para lograr que garantizan resistencia y duración;
El sistema de precalentamiento es opcional para reducir la frecuencia de averías;

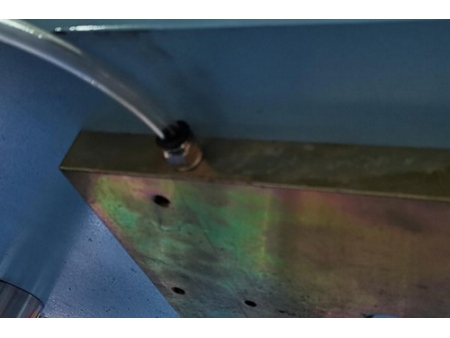

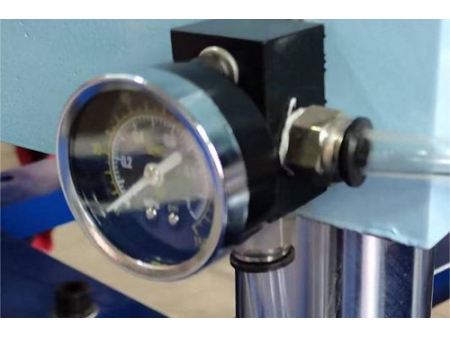

La instalación de un eficaz sistema de soplado de aire mejora la calidad del producto acabado y reduce el peso del mismo en un 30%;

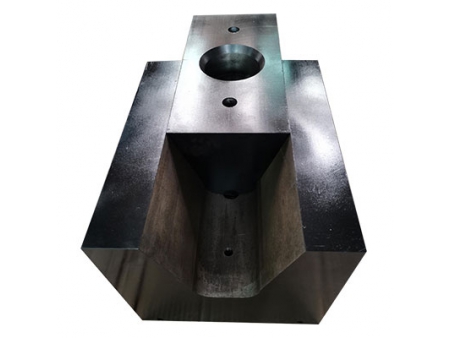

El cilindro del bloque tiene una estructura especial, que brinda aislamiento térmico y mejorala resistencia a las fugas;

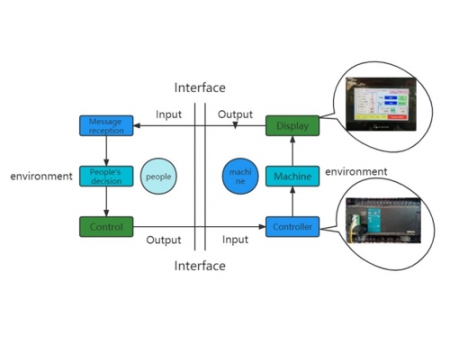

Sistema de control PLC con interfaz industrial hombre-máquina (HMI) es fácil de usar.
- Sistema de control PLC
- PLC
- Interfaz HMI
Los servomotores y los manipuladores automáticos de moldes están disponibles como opción para ahorrar energía y reducir costes;
Para garantizar la seguridad de los operadores, se han incluido varias medidas de seguridad, entre ellas:
- Señalización de seguridad
- Puerta de seguridad con interruptor fotoeléctrico
- Puerta de seguridad con interruptor fotoeléctrico
- Botón de parada de emergencia
- Interruptor antilevantamiento de la mesa giratoria

La principal finalidad de incluir diversas medidas de seguridad como la señalización,sirven para advertir las zonas potencialmente peligrosas; el interruptor fotoeléctrico puede detener la máquina a tiempo si los operadores introdujeran accidentalmente sus manos en ella; el botón de parada de emergencia permite a los operadores apagar la máquina de moldeo por inyección cuando detecten el funcionamiento poco habitual; el interruptor antilevantamiento de la mesa giratoria envía señales eléctricas para que la máquina se apague y evitar que la mesa giratoria se separe de la rueda.

Además de las medidas ya mencionadas, esta máquina cuenta con otros dispositivos. Tiene incluida una puerta de seguridad para que los operarios puedan apagar el equipo al producirse alguna avería; además, tiene incorporado una red de seguridad para evitar un funcionamiento anómalo.

Equipos auxiliares

Torre de refrigeración: Enfría el aceite hidráulico y las materias primas antes de que entren en la máquina de moldeo por inyección.
Trituradora: recicla materiales utilizados durante el moldeo;
Mezcladora vertical: mezcla materiales de diferentes colores y los convierte en un mismo color;
Compresor de aire se conectará a la máquina de moldeo por inyección para suministrar aire;
El sistema de secado elimina el agua del aire para evitar burbujas en los productos acabados y hacer mejores suelas de espuma;

Accesorios y componentes

Lista de piezas
Caja de herramientas	/	1pza
Llave Allen	1.5-10	9 sets
Llave fija	6-24	8 sets
Destornillador Phillips (pequeño)	/	2pzas
Destornillador Phillips (grande)	/	1pza
Llave ajustable	250mm	1pza
Anillo calentador	Ø90*80 mm	1pza
Anillo calentador	Ø65*50 mm	1pza
Anillo calentador	Ø120*80 mm	2pzas
Anillo calentador	Ø70*50 mm	1pza
Varilla calefactora	Ø15.8*100 mm	2pzas
Interruptor de proximidad	Ø 25*25mm	1pza
Interruptor de proximidad	Ø 12*12mm	1pza
Acoplamiento termoeléctrico	tipo K /5M	2pzas
Junta de aceite	/	2pzas
Varilla de taponamiento	/	1pza
Casquillo de enchufe	/	1pza
Junta de cobre	/	1pza
Boquilla de inyección	/	1pza
Manual de instrucciones	/	1
