Jumbo Hidráulico de Perforación, de Dos Brazos CYTJ45-2
El jumbo hidráulico de doble brazo CYTJ45-2 es el último producto fabricado por Huatai ideal para minas pequeñas y medianas y túneles diversos. Puede ser utilizado en túneles con secciones transversales superiores a 45 metros cuadrados.
El jumbo hidráulico de doble brazo utiliza un sistema de perforación de rocas totalmente hidráulico y un dispositivo “anti-jamming” para garantizar un funcionamiento eficaz y rápido. Se caracteriza por su estructura compacta que ayuda a mejorar su maniobrabilidad y crea mejores condiciones de trabajo, aumentando la productividad y calidad. Este equipo de perforación puede cubrir una superficie de hasta 48 metros cuadrados. Asimismo, el jumbo de perforación tiene puertas tipo “alas de gaviota” pero no barras de soporte, lo que facilita su mantenimiento. Este innovador equipo de perforación es muy productivo y permite realizar una perforación subterránea sin problemas, impulsando el desarrollo del transporte.

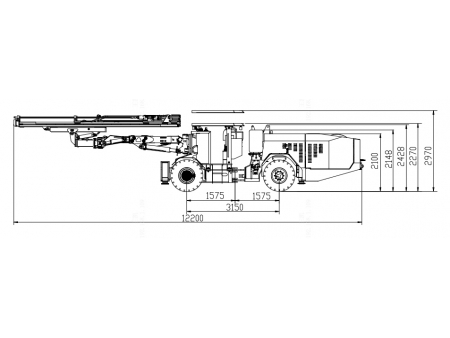

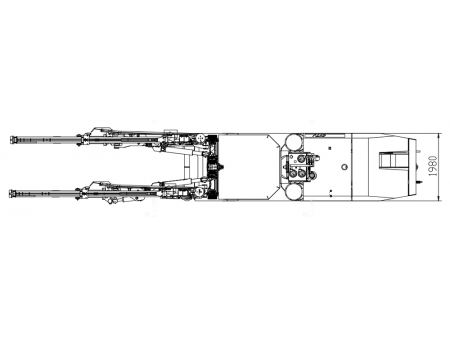

| Dimensiones totales(L×A×H) | 12200×1980×2300(2970) mm |
| Martillo de perforación | YYD18U |
| Potencia (del martillo de perforación) | 18 kW |
| Longitud total (avance) | 6035mm |
| Longitud de la barra de perforación | 4305mm |
| Profundidad del orificio | 3970mm |
| Diámetro mín. del orificio | ⌀ 45 mm |
| Distancia al suelo | 275mm |
| Extensión del brazo | 1250 mm |
| Brazo (ángulo de elevación/inclinación) | 53° 30° |
| Ángulo de giro del brazo | ±35° |
| Potencia del motor principal | 2*55 kW |
| Tensión nominal | 380V (se puede personalizar) |
| Gradeabilidad | 14° |
| Peso total | 22000 kg |
| Longitud del cable | 70m |
| Dos bombas hidráulicas | Utilizadas en los dos brazos |
| Motor diésel | Cummins |
| Potencia nominal del motor diésel a 2300 rpm | 74 kW |
| Par del motor diésel a 1500 rpm | 295 Nm |
