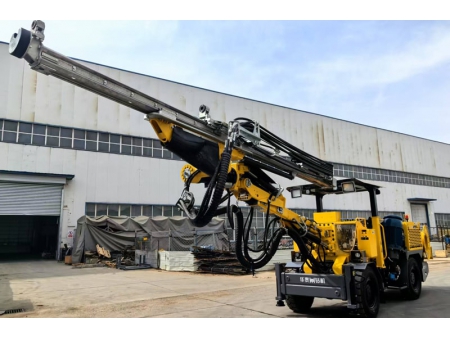

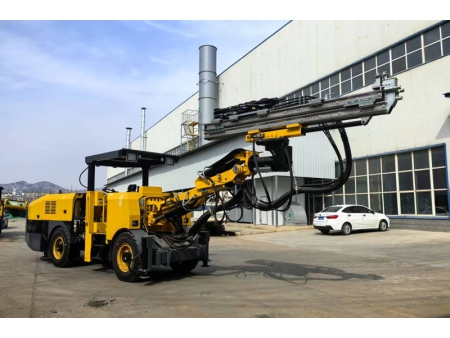

Jumbo Hidráulico de Perforación, HT81 (para túneles)
Nuestro jumbo hidráulico para perforación cuenta con una estructura compacta, pequeñas dimensiones externas, eficiencia energética, bajo nivel de ruido, multifuncionalidad y alta eficiencia, lo que permite operaciones mecanizadas en la excavación de túneles en roca y mejora significativamente la velocidad de excavación.
Ideal para la excavación de túneles en diversos pasajes subterráneos y alcantarillas, como en minas de metal y proyectos hidroeléctricos, este equipo cuenta con un sistema de perforación totalmente hidráulico y una función antiatasco para las barras de perforación.
Toda la serie de jumbos de perforación ofrece excelente maniobrabilidad, un radio de giro reducido y una capacidad de ascenso de 14°, lo que garantiza la eficiencia y la calidad de la construcción.

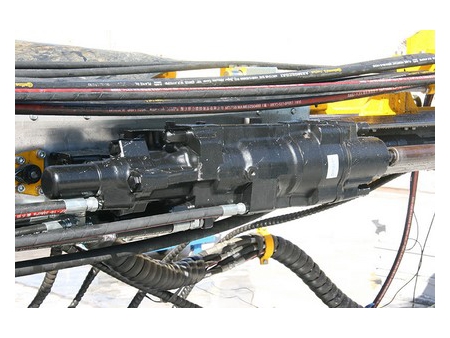

- Martillo de perforación
- Brazo con sistema de soporte flotante de doble triángulo
- Función antiatranque
- Chasis con motor diésel de 4 cilindros

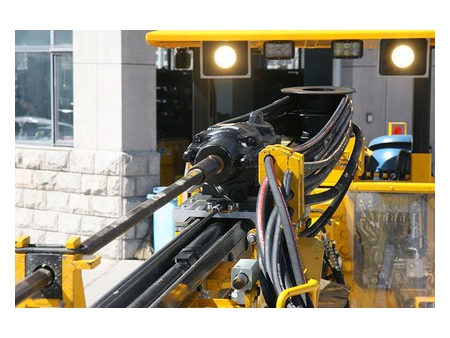

- Viga de empuje
- Sistema de control
Modelo | HT81 | |||

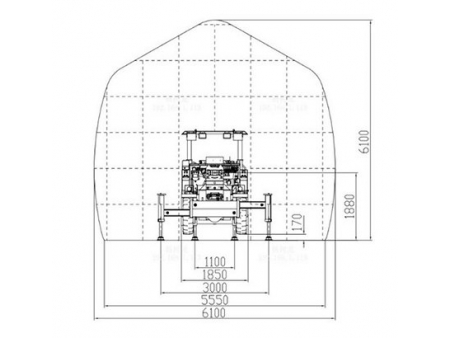

Sección transversal aplicable | 4000x4000——6100x6100mm | |||

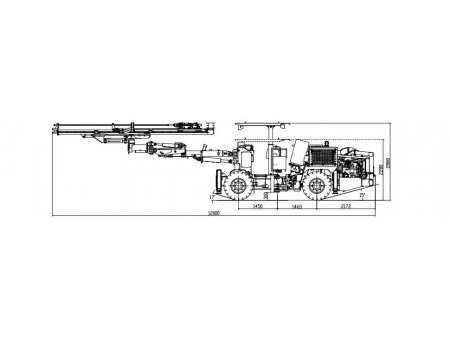

Dimensiones generales (L×An×Al) | 12000x1850x2280(2880)mm | |||
Distancia al suelo | 300mm | |||
Peso total | 13500kg | |||

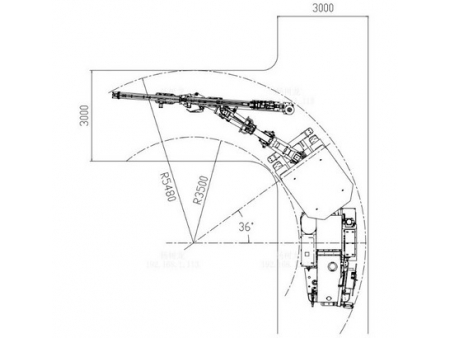

Radio de giro mínimo | Interior: 3500 mm / Exterior: 5480 mm | |||
Gradeabilidad | 14° | |||
Velocidad | ≤15km/h | |||
Tanque de aceite hidráulico | 120L | |||
Drifter / Martillo de perforación | ||||
Modelo | RC2200 | YYG18U | YYG22U | HC95LMa |
Potencia | 21kW | 18kW | 22kW | 21kW |
Frecuencia | 55Hz | 57Hz | 53Hz | 58Hz |
Presión | 120-220bar | 130-200bar | 180-200bar | 180-200bar |
Sistema de giro | Independente | Independente | Independente | Independente |
Velocidad de giro | 0-285r/min | 0-220r/min | 0-220r/min | 0-303r/min |
Máx. par | 720N.m | 1050N.m | 1050N.m | 764N.m |
Alimentador | ||||
Longitud total | 5262/5972mm | 5262/5972mm | 5972mm | 5972mm |
Longitud de la varilla de perforación | 3700/4305mm | 3700/4305mm | 4305mm | 4305mm |
Profundidad del agujero | 3370/3970mm | 3370/3970mm | 3970mm | 3970mm |
Peso | 630/660kg | 610/640kg | 640kg | 640kg |
Fuerza de avance | 13kN | 13kN | 13kN | 13kN |
Pluma de perforación | ||||
Extensión de la pluma | 1250mm | |||
Cobertura horizontal de Agujero | Cobertura completa | |||
Rotación de la pluma | ±180° | |||
Pluma (ángulo de elevación/inclinación) | 60°/-30° | |||
Ángulo de giro de la pluma | ±35° | |||
Peso de la pluma | 2015kg | |||
Sistema de agua y aire comprimido | ||||
Caudal máximo de la bomba (12 bar) | 4m³/h | |||
Desplazamiento de aire del compresor | 1m³/min | |||

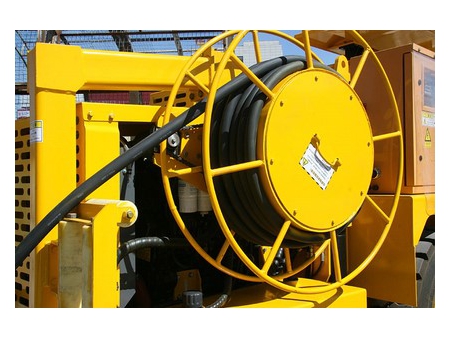

Sistema de accionamiento eléctrico | ||||
Modelo | RC2000/YYG22U/HC95LMa | YYG18U | ||
Potencia total | 85.5kW | 65.5kW | ||
Potencia del motor principal | 75kW | 55kW | ||
Voltaje nominal | 380V (personalizado) | |||
Chasis | ||||
Motor | Motor diésel Dongfanghong | |||
Potencia nominal(2200r/min) | 73.6kW | |||
Par (1650r/min) | 319.5N.m | |||
Sistema hidráulico | Válvulas hidráulicas de control proporcional Función antibloqueo Sistema de frenos de seguridad |
