Relé electromagnético NNC68BZL-4Z (relé HH54P)

Relé electromagnético NNC68BZL-4Z (relé HH54P)
Relé electromagnético NNC68BZL-4Z (relé HH54P)
Relé electromagnético NNC68BZL-4Z (relé HH54P)
Solicite un presupuesto

Nuestro relé electromagnético NNC68BZL-4Z (relé HH54P) se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otras aplicaciones.

Características
  • Este relé electromagnético NNC68BZL-4Z (relé HH54P) hace uso de contactos de conmutación que abarcan dos grupos de 6.5A/10A y cuatro grupos de 5A.
  • Se puede soldar directamente sobre la placa de circuito impreso o montar sobre un zócalo.
  • Se puede dotar opcionalmente con una luz indicadora LED y resistencia.
Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

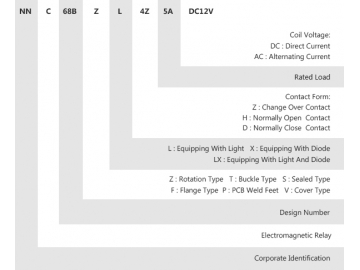

Descripción del modelo
Parámetros del contacto
Tipo de contacto 4Z,4H,4D
Carga del contacto 5A
Tensión de conmutación máxima 240VAC 5A
28VDC 5A
Material del contacto Aleación de plata
Bobina del relé
Voltaje nominal V DC12V DC24V DC110V DC220V
Corriente nominal (±10%) mA 75 37.5 8 4
Resistencia de la bobina (±10%) Ω 160 640 13750 55000
Consumo de potencia nominal W 0.9W
Voltaje de entrada (máximo) V Por debajo de 75%
Voltaje de salida (mínimo) V Por encima de 10%
Voltaje permisible (máximo) V Voltaje nominal×110%
Voltaje nominal V AC12V AC24V AC110V AC220V
Corriente nominal (±10%) mA 100 50 10.9 5.4
Resistencia de la bobina (±10%) Ω 42 168 3532 14259
Consumo de potencia nominal W 1.2VA
Voltaje de entrada (máximo) V Por debajo de 80%
Voltaje de salida (mínimo) V Por encima de30%
Voltaje permisible (máximo) V Voltaje nominal×110%
Relé electromagnético NNC68BZL-4Z (relé HH54P)
Voltaje de la bobina DC:3 - 220V AC:3-380V
Tiempo de entrada ≤15ms
Tiempo de desconexión ≤10ms
Tensión soportada Entre los contactos homopolares 1000VAC/1min ( 1mA de corriente residual)
Entre los contactos heteropolares 1000VAC/1min ( 1mA de corriente residual)
Entre los contactos y la bobina 1500VAC/1min ( 1mA de corriente residual)
Dimensiones 27.3 ×21 ×36.2mm
Peso Aproximadamente 40g

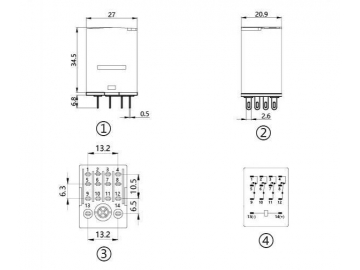

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
