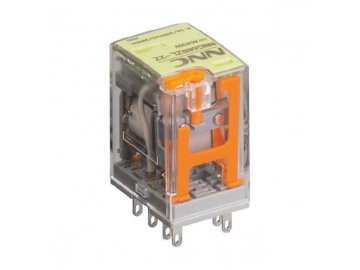

Relé electromagnético NNC68BZL (relé HH52P, HH53P, HH54P)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-2-5-nnc68bzl-electromagnetic-relay.html

Nuestro relé electromagnético NNC68BZL (relé HH52P, HH53P, HH54P) es útil para la conmutación en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y otros dispositivos eléctricos.

Características

Este relé electromagnético NNC68BZL (relé HH52P, HH53P, HH54P ) utiliza contactos de conmutación, los cuales incluyen dos grupos de 6.5A/10A y cuatro grupos de 5A.
Se puede soldar directamente a la placa de circuito impreso o montar sobre un zócalo.
De manera opcional, se puede fabricar con una luz indicadora o un diodo.

Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

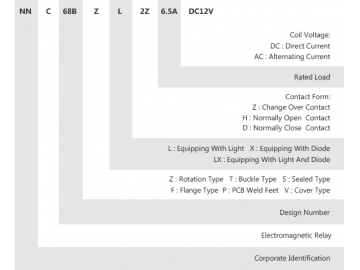

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	6.5A	10A
Tensión de conmutación máxima	240VAC 6.5A 28VDC 6.5A	240VAC 10A 28VDC 10A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	75	37.5	8	4
Resistencia de la bobina (±10%) Ω	160	640	13750	55000
Consumo de potencia nominal W	0.9W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	100	50	10.9	5.4
Resistencia de la bobina (±10%) Ω	42	168	3532	14259
Consumo de potencia nominal W	1.2VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

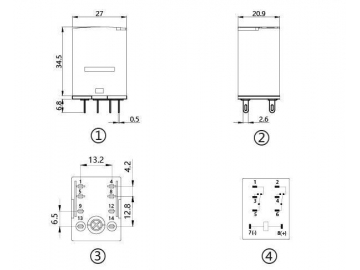

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
