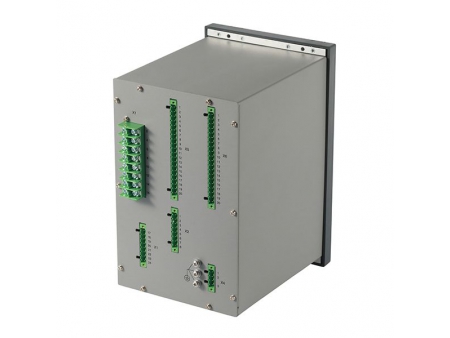

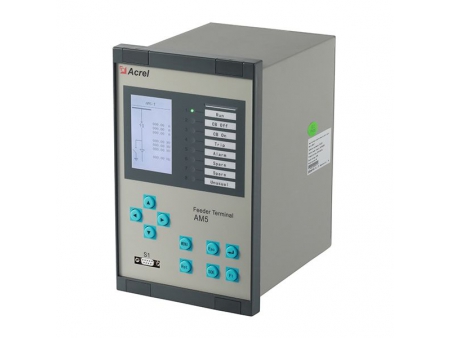

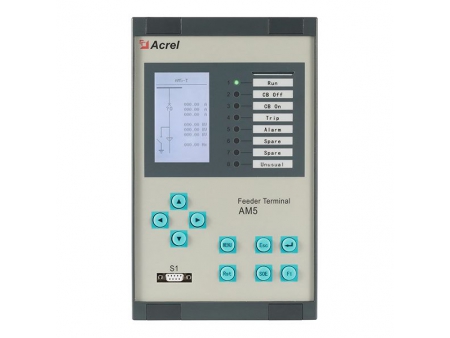

Relé de Protección, AM5
Desarrollado para subestaciones con voltajes de 35 kV o más, el dispositivo Serie AM5 se especializa en ofrecer una solución robusta para la protección y el control del sistema eléctrico. Este relé es esencial en una amplia gama de aplicaciones industriales, asegurando operaciones continuas y seguras en sectores como el energético, hídrico, de transporte, petroquímico, minero y metalúrgico. Su tecnología avanzada y confiabilidad lo convierten en un aliado indispensable para cualquier instalación que requiera vigilancia y gestión meticulosa de la energía.
Funciones
Protection Functions | AM5 | |||||||
F | T | M | C | B | U1 | U2 | DB | |
Sobrecorriente direccional (con dependencia de voltaje, 3 etapas) | ■ | |||||||
Sobrecorriente (con dependencia de voltaje compuesto, 3 etapas) | ■ | |||||||
Sobrecorriente (arranque de motor, funcionamiento de motor, 2 etapas) | ■ | |||||||
Sobrecorriente (2 etapas) | ■ | ■ | ||||||
Sobrecorriente IDMT | ■ | ■ | ■ | ■ | ■ | |||
Falla a tierra | ■ | ■ | ■ | ■ | ||||
Falla a tierra IDMT (I01) | ■ | ■ | ||||||
Falla a tierra IDMT (I02) | ■ | ■ | ||||||
Sobrecarga (alarma) | ■ | ■ | ■ | |||||
Sobrecarga (desconexión) | ■ | ■ | ■ | |||||
Supervisión de circuito de disparo y cierre (alarma) | ■ | ■ | ■ | ■ | ||||
Bajo voltaje (desconexión) | ■ | |||||||
Bajo voltaje (alarma) | ■ | ■ | ||||||
Pérdida de voltaje (desconexión) | ■ | |||||||
Pérdida de voltaje (alarma) | ■ | |||||||
Desconexión de PT | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |
Reconexión automática trifásica | ■ | |||||||
Baja frecuencia | ■ | |||||||
Alta frecuencia | ■ | |||||||
Sobrecorriente post-acelerada | ■ | ■ | ||||||
Sobrevoltaje (alarma) | ■ | ■ | ■ | |||||
Pérdida de voltaje (desconexión) | ■ | ■ | ||||||
Rotor bloqueado | ■ | |||||||
Bajo voltaje en capacitores | ■ | |||||||
Desequilibrio de voltaje | ■ | |||||||
Desequilibrio de corriente | ■ | |||||||
Sobrevoltaje residual (desconexión) | ■ | ■ | ||||||
Sobrevoltaje residual (alarma) | ■ | ■ | ■ | |||||
No eléctrico | ■ | ■ | ■ | |||||
Tiempo de arranque excedido | ■ | |||||||
Potencia direccional | ■ | |||||||
Sobrecarga térmica (desconexión/alarma) | ■ | |||||||
Sobrecorriente de secuencia negativa (2 etapas/IDMT) | ■ | |||||||
Promedio de sobrevoltaje | ■ | |||||||
Promedio de sobrecorriente | ■ | |||||||
Secuencia de fases incorrecta | ■ | |||||||
Conmutación automática de enlace de bus y energía de reserva | ■ | |||||||
Conmutación automática de energía de reserva de 0.4kV | ■ | |||||||
Bloqueo FC | ■ | ■ | ■ | ■ | ■ |
Nota: √ representa que la función está disponible, ■ representa que la función es opcional, en blanco representa que la función no está disponible.
