Máquina para soldar a tope
La máquina para soldar a tope AC es un equipo para soldar indispensable para las líneas de producción de llantas. Se utiliza para soldar las llantas de acero cuando la junta de soldadura esté aplanada. El equipo de soldadura a tope está compuesto por una máquina de soldadura por chispa, un sistema eléctrico y un sistema hidráulico. El sistema hidráulico es el que acciona los procesos de sujeción de la pieza, soldadura y eliminación de escoria de soldadura. Asimismo, es posible configurar los parámetros de soldadura a través de la pantalla táctil y el manipulador se puede seleccionar para transferir la pieza de trabajo en la línea de producción de llantas para vehículos de pasajeros.

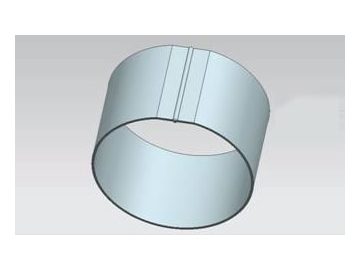

- Aplanado de la junta soldada

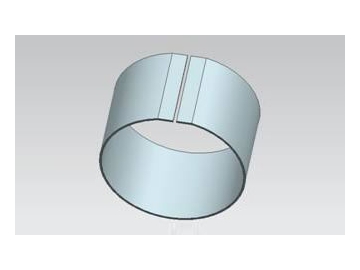

- Soldadura a tope por chispa
Características principales de la máquina de soldadura
1. La pinza de soldadura está equipada con una rasqueta en la mordaza que elimina automáticamente la escoria de soldadura; esto facilita el uso.
2. La corriente de soldadura ajustable de múltiples etapas es perfecta para la soldadura de llantas de diferentes especificaciones.
3. Esta máquina para soldar AC utiliza electrodos de cobre que destacan por su gran conductividad, alta calidad de soldadura e índice de rechazo inferior a 0,5%.
4. El sistema hidráulico de la máquina para soldar a tope se caracteriza por su estructura compacta. Cuenta con una servoválvula y una bomba hidráulica resistentes al polvo.
5. El equipo de soldadura a tope por chispa ofrece la función de operación manual o automática.
6. Todos los componentes eléctricos de esta máquina para soldar cuentan con una conexión integrada; esto facilita la instalación y mantenimiento.
7. El diseño de la estructura del torno de soldadura garantiza la alta intensidad y precisión de soldadura.
8. La máquina de producción de llantas puede estar equipada con una cinta transportadora automática que se utiliza para limpiar la escoria en la parte inferior de la soldadora a tope.
| Nº | Parámetros principales | Valores | |||
| 1 | Modelo | | | | |
| 2 | Voltaje de entrada nominal del circuito principal | AC 380V/1 fase | AC 380V/1 fase | AC 380V/1 fase | AC 380V/1 fase |
| 3 | Voltaje de entrada nominal del circuito de control | AC 380V/3fases/50Hz | AC 380V/3fases/50Hz | AC 380V/3fases/50Hz | AC 380V/3fases/50Hz |
| 4 | Voltaje secundario | 6.55V a 11.8V | 8.8V a 14.6V | 8.8V a 14.6V | 8.8Vto19.6V |
| 5 | Voltaje de la válvula solenoide | DC 24V | DC 24V | DC 24V | DC 24V |
| YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | ||
| 6 | Potencia de entrada total | 630KVA | 825KVA | 1050KVA | 1610KVA |
| 7 | Potencia nominal al 50% del factor de utilización del transformador | 600KVA | 800KVA | 1000KVA | 1600KVA |
| 8 | Fuerza de recalcado máxima | 280KN | 320KN | 320KN | 400KN |
| 9 | Fuerza de fijación máxima | 650KN | 650KN | 650KN | 650KN |
| 10 | Área transversal de soldadura máxima | 3200mm2 | 3500mm2 | 4000mm2 | 6000mm2 |
| 11 | Ancho máximo de la banda de llanta | 350mm | 410mm | 500mm | 800mm |
| 12 | Grosor máximo de la banda de llanta | 4.5mm | 8mm | 10mm | 13mm |
| 13 | Diámetro mínimo de la llanta soldada | 250mm | 400mm | 400mm | 500mm |
| 14 | Índice de flujo del agua de refrigeración | 4500L/H | 4500L/H | 5000L/H | 6000L/H |
| 15 | Presión del agua de refrigeración | 0.2~0.4MPa | 0.2~0.4MPa | 0.2~0.4MPa | 0.2~0.4MPa |
| 16 | Temperatura del agua de refrigeración | ≤20℃ | ≤20℃ | ≤ 20℃ | ≤20℃ |
| 17 | Índice de rechazo | ≤0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% |
Modelo: UNV-630
Voltaje de entrada nominal del circuito principal: AC 380V/1 fase
Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz
Voltaje secundario: 6.55V a 11.8V
Voltaje de la válvula solenoide: DC 24V；YV11, YV12 @AC 220V
Potencia de entrada total: 630KVA
Potencia nominal al 50% del factor de utilización del transformador: 600KVA
Fuerza de recalcado máxima: 280KN
Fuerza de fijación máxima: 650KN
Área transversal de soldadura máxima: 3200mm2
Ancho máximo de la banda de llanta: 350mm
Grosor máximo de la banda de llanta: 4.5mm
Diámetro mínimo de la llanta soldada: 250mm
Índice de flujo del agua de refrigeración: 4500L/H
Presión del agua de refrigeración: 0.2~0.4MPa
Temperatura del agua de refrigeración: ≤20℃
Índice de rechazo: ≤0.5%
Modelo: UNV-800
Voltaje de entrada nominal del circuito principal: AC 380V/1 fase
Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz
Voltaje secundario: 8.8V a 14.6V
Voltaje de la válvula solenoide: DC 24V；YV11, YV12 @AC 220V
Potencia de entrada total: 825KVA
Potencia nominal al 50% del factor de utilización del transformador: 800KVA
Fuerza de recalcado máxima: 320KN
Fuerza de fijación máxima: 650KN
Área transversal de soldadura máxima: 3500mm2
Ancho máximo de la banda de llanta: 410mm
Grosor máximo de la banda de llanta: 8mm
Diámetro mínimo de la llanta soldada: 400mm
Índice de flujo del agua de refrigeración: 4500L/H
Presión del agua de refrigeración: 0.2~0.4MPa
Temperatura del agua de refrigeración: ≤20℃
Índice de rechazo：≤ 0.5%
Modelo: UNV-1000
Voltaje de entrada nominal del circuito principal: AC 380V/1 fase
Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz
Voltaje secundario: 8.8V a 14.6V
Voltaje de la válvula solenoide: DC 24V；YV11, YV12 @AC 220V
Potencia de entrada total: 1050KVA
Potencia nominal al 50% del factor de utilización del transformador: 1000KVA
Fuerza de recalcado máxima: 320KN
Fuerza de fijación máxima: 650KN
Área transversal de soldadura máxima: 4000mm2
Ancho máximo de la banda de llanta: 500mm
Grosor máximo de la banda de llanta: 10mm
Diámetro mínimo de la llanta soldada: 400mm
Índice de flujo del agua de refrigeración: 400mm
Presión del agua de refrigeración: 0.2~0.4MPa
Temperatura del agua de refrigeración: ≤ 20℃
Índice de rechazo：≤ 0.5%
Modelo: UNV-1600
Voltaje de entrada nominal del circuito principal: AC 380V/1 fase
Voltaje de entrada nominal del circuito de control: AC 380V/3fases/50Hz
Voltaje secundario: 8.8V a 19.6V
Voltaje de la válvula solenoide: DC 24V ；YV11, YV12 @AC 220V
Potencia de entrada total: 1610KVA
Potencia nominal al 50% del factor de utilización del transformador: 1600KVA
Fuerza de recalcado máxima: 400KN
Fuerza de fijación máxima: 650KN
Área transversal de soldadura máxima: 6000mm2
Ancho máximo de la banda de llanta: 800mm
Grosor máximo de la banda de llanta: 13mm
Diámetro mínimo de la llanta soldada: 500mm
Índice de flujo del agua de refrigeración: 6000L/H
Presión del agua de refrigeración: 0.2~0.4MPa
Temperatura del agua de refrigeración: ≤20℃
Índice de rechazo：≤ 0.5%
