Cizalla hidráulica CNC
Solicite un presupuesto
La cillaza hidráulica CNC QC12K es una de nuestras máquinas CNC más demandadas entre fabricantes de chapas de metal. Esta guillotina hidráulica se distingue por su excelente rendimiento, elevada potencia y prolongada vida útil. Nuestra cortadora de chapa se beneficia de un sistema CNC que le permite ajustar con precisión cada proyecto de corte.
Propiedades de la guillotina hidráulica CNC
- Controlador Estun E200S
- Cuchillas de acero de máxima resistencia
- Brazos de soporte frontal
- Ajuste hidráulico del espacio
- Corte guiado por láser
- Medidor de ángulo
- Sencilla instalación y puesta en marcha
- Corte frontal de protección
- Operaciones de corte más duraderas
Cortadoras de chapas de metal adaptadas a sus necesidades
Nuestras cortadoras de chapas cumplen con solvencia con las necesidades de fabricación más exigentes: velocidad, precisión y flexibilidad. Estas guillotinas hidráulicas le ayudarán a mejorar su capacidad de producción y la calidad de sus piezas metálicas finales.
Sistema CNC Delem DAC310 - Controlador opcional
- Panel LCD monocromo de 130 x75mm
- Control del espaciado de corte
- Diferentes programas de procesado
- Control del sistema mecánico de trasero y función de retracción
- Rápida y sencilla configuración
- Incorpora un teclado ergonómico
Especificaciones y componentes estándar de la guillotina hidráulica
- Distancia entre hojas de corte y longitud de corte se ajusta automáticamente en función del tipo del material y del grosor a procesar.
- Selección de lenguaje
- Microprocesador protegido
- Memoria SRAM interna para un preciso registro de datos
- Se puede actualizar mediante una memoria flash (RS 232).
- Datos del eje programable numéricamente.
- 16 puertos de entrada y salida (Opcionalmente 24-32).
- Conversión mm/pulgadas
- EASYCUT
Cizalla CNC para un corte más preciso
- Ajuste del sistema mecánico de tope trasero (backgauge) en función del espacio de la cuchilla
- Función de retracción del backgauge
- Ciclo de programación y sub programación
- Función de repetición secuencial
- Corte automático (Corte al aire)
Especificaciones de la cortadora de chapas CNC
Modelo(DC/MS7) | QC12K-4 × 2500 | QC12K-4 × 3200 | QC12K-4 × 4000 | QC12K-6 × 2500 | QC12K-6 × 3200 | QC12K-6 × 4000 | QC12K-6 × 6000 | |
Grosor de corte | mm | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
Longitud de corte | mm | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 6000 |
Ángulo de corte | ° | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' |
SPM | min-1 | ≥ 22 | ≥ 18 | ≥ 12 | ≥ 16 | ≥ 12 | ≥ 10 | ≥ 7 |
Sistema mecánico de tope trasero ( backgauge ) | mm | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 |
Profundidad de garganta | mm | 85 | 85 | 85 | 145 | 145 | 145 | 140 |
Motor principal | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
Peso neto | kg | 3460 | 4280 | 6600 | 5140 | 6220 | 8520 | 17000 |
Dimensiones externas ( L×A×H ) | mm | 3100 × 1430 × 1450 | 3800 × 1555 × 1500 | 4600 × 1705 × 1600 | 3150 × 1500 × 1600 | 3850 × 1600 × 1620 | 4650 × 1850 × 1700 | 6780 × 2450 × 2100 |
Modelo(DC/MS7) | QC12K-8 × 2500 | QC12K-8 × 3200 | QC12K-8 × 4000 | QC12K-8 × 5000 | QC12K-8 × 6000 | QC12K-12 × 2500 | QC12K-12 × 3200 | |
Grosor de corte | mm | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
Longitud de corte | mm | 2500 | 4000 | 3200 | 5000 | 6000 | 2500 | 3200 |
Ángulo de corte | ° | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 30' | 1 ° 16' | 2 ° | 2 ° |
SPM | min-1 | ≥ 12 | ≥ 10 | ≥ 10 | ≥ 8 | ≥ 6 | ≥ 10 | ≥ 9 |
Sistema mecánico de tope trasero ( backgauge ) | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 | 20-800 | 20-800 |
Profundidad de garganta | mm | 145 | 145 | 145 | 300 | 300 | 300 | 300 |
Motor principal | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
Peso neto | kg | 5900 | 10200 | 7360 | 18000 | 21800 | 9000 | 10700 |
Dimensiones externas ( L×A×H ) | mm | 3180 × 1680 × 1700 | 3880 × 1830 × 1720 | 4680 × 1980 × 1780 | 5855 × 2260 × 2100 | 6880 × 2260 × 2100 | 3300 × 2030 × 1840 | 4000 × 2100 × 1940 |

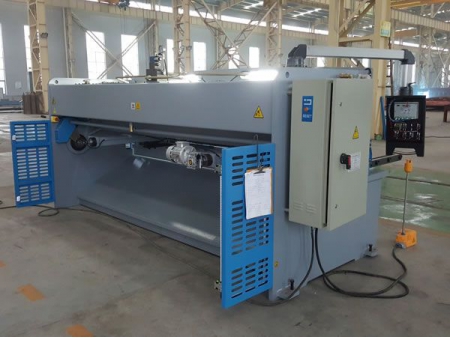

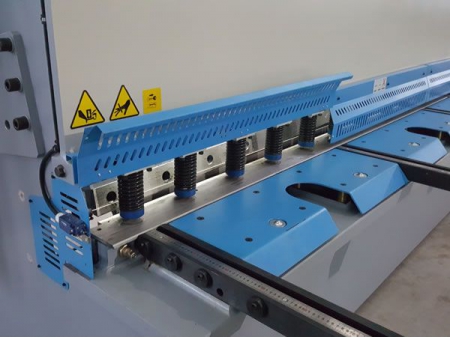

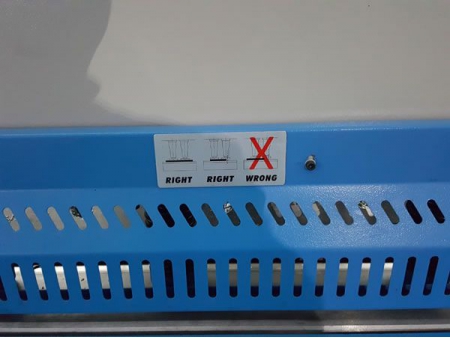

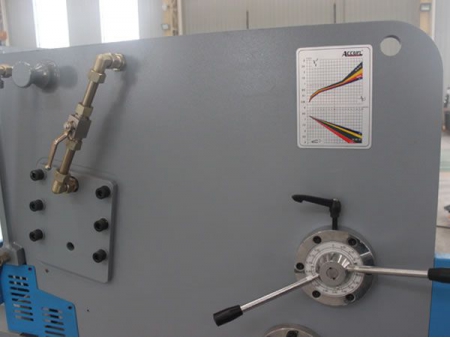

Imágenes en detalles
