Cizalla hidráulica con viga oscilante
Solicite un presupuesto
En ACCURL, ofrecemos cizallas hidráulicas de tecnología avanzada, excelente rendimiento y prolongada vida útil al mejor precio. Esta guillotina hidráulica con viga oscilante garantiza un preciso procesado de chapas de metal de variados grosores, anchos y longitudes (véase la tabla de parámetros técnicos). Nuestra cortadora de chapas se ha convertido en la máquina hidráulica ideal para su aplicación en líneas de producción de tuberías, laminación de rodillos, etc. Además de un preciso corte, esta cizalla guillotina se puede configurar para procesos de perforación y estampado. A continuación, se muestran las principales propiedades de la cizalla hidráulica con viga oscilante.
Propiedades principales de la guillotina hidráulica con viga oscilante
- Esta guillotina hidráulica de meticuloso diseño cumple con creces con los requisitos de producción estipulados por la EU. Para la fabricación de su chasis o estructura empleamos soldadores robotizados automáticos. Posteriormente, aplicamos modernos tratamientos de recocido que garantizan su elevada resistencia a la corrosión, el estrés y el envejecimiento.
- La cizalla hidráulica serie QC12Y, gracias a sus numerosas opciones, le permite llevar a cabo un preciso corte de planchas metálicas de distintas longitudes y grosores.
- Nuestras cizallas guillotinas hidráulicas están equipadas con una función de alineación por iluminación que facilita y agiliza un preciso ajuste del ángulo de corte. La carrera de la viga oscilante de la hoja de corte se ajusta continuamente.

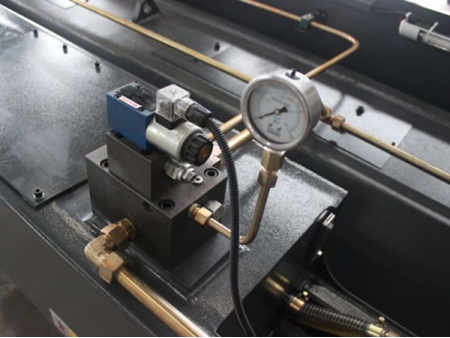

- Esta cizalla incorpora un sistema hidráulico de operación fiable y de sencillo mantenimiento. Este sistema ha sido diseñado por la prestigiosa marca alemana Bosch-Rexroth
- La cuchilla de corte es accionada hidráulicamente mediante un acumulador de gas de nitrógeno.
- La cortadora de chapas de viga oscilante cumple con los estándares de seguridad, rendimiento y emisión de sustancias nocivas estipulados por la CE.
- Esta guillotina hidráulica está equipada con hojas de corte de sencillo mantenimiento y rápido reemplazo.
Componentes estándar de la cortadora hidráulica de viga oscilante
- Rápido y preciso ajuste de la separación de la cuchilla.
- Esta cizalla hidráulica cuenta con múltiples cuchillas para un preciso corte de aluminio, acero de carbono y acero inoxidable.
- Iluminación de la línea de corte para una mayor precisión.
- Contador de golpes.
- Rápido ajuste de la longitud de corte.
- Protección hidráulica y eléctrica contra sobrecargas.
- Brazo de Sistema mecánico de tope trasero (backgauge) y abrazos frontales de soporte.
- Mesa de trabajo con dispositivo de carga de planchas y transferencia de bolas.
- Inversor Delta con husillos de bola y varillas pulidas con una precisión de 0.01mm.
Cizalla hidráulica para un corte más preciso
- Ajuste del sistema mecánico de tope trasero (backgauge) en función del espacio de la cuchilla
- Función de retracción del backgauge
- Ciclo de programación y sub programación
- Función de repetición secuencial
- Corte automático (Corte al aire)
Componentes y diseños opcionales de la cortadora hidráulica de viga oscilante
- Base con rodillo trasero
- Sistema de soporte neumático para chapas
- Medidor de ángulo de corte montado en la mesa de trabajo
- Control CNC para el grosor de la chapa, longitud de corte y posición de la torre fija
- Control de la Sistema mecánico de tope trasero (backgauge)
Especificaciones
Modelo(AC/MS7) | QC12Y-4×2500 | QC12Y-4×3200 | QC12Y-4×4000 | QC12Y-6×2500 | QC12Y-6×3200 | QC12Y-6×4000 | QC12Y-6×6000 | |
Grosor de corte | mm | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
Longitud de corte | mm | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 6000 |
Ángulo de corte | Degree | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
SPM | min-1 | ≥ 22 | ≥ 18 | ≥ 12 | ≥ 16 | ≥ 12 | ≥ 10 | ≥ 7 |
Sistema mecánico de tope trasero (backgauge) | mm | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 |
Profundidad de garganta | mm | 85 | 85 | 85 | 145 | 145 | 145 | 140 |
Motor principal | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
Peso neto | kg | 3460 | 4280 | 6600 | 5140 | 6220 | 8520 | 17000 |
Dimensiones externas (L×A×H) | mm | 3100×1430 ×1450 | 3800×1555 ×1500 | 4600×1705 ×1600 | 3150×1500 ×1600 | 3850×1600 ×1620 | 4650×1850 ×1700 | 6780×2450 ×2100 |
Modelo(AC/MS7) | QC12Y-8×2500 | QC12Y-8×3200 | QC12Y-8×4000 | QC12Y-8×5000 | QC12Y-8×6000 | QC12Y-12×2500 | QC12Y-12×3200 | |
Grosor mínimo de corte | mm | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
Longitud de corte | mm | 2500 | 4000 | 3200 | 5000 | 6000 | 2500 | 3200 |
Ángulo de corte | Degree | 1°30' | 1°30' | 1°30' | 1°30' | 1°16' | 2° | 2° |
SPM | min-1 | ≥ 12 | ≥ 10 | ≥ 10 | ≥ 8 | ≥ 6 | ≥ 10 | ≥ 9 |
Sistema mecánico de tope trasero (backgauge) | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 | 20-800 | 20-800 |
Profundidad de garganta | mm | 145 | 145 | 145 | 300 | 300 | 300 | 300 |
Motor principal | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
Peso neto | kg | 5900 | 10200 | 7360 | 18000 | 21800 | 9000 | 10700 |
Dimensiones externas (L×A×H) | mm | 3180×1680 ×1700 | 3880×1830 ×1720 | 4680×1980 ×1780 | 5855×2260 ×2100 | 6880×2260 ×2100 | 3300×2030 ×1840 | 4000×2100 ×1940 |
Modelo(AC/MS7) | QC12Y-12×4000 | QC12Y-12×6000 | QC12Y-16×2500 | QC12Y-16×3200 | QC12Y-16×4000 | QC12Y-16×6000 | |
Grosor máximo de corte | 12 | 8 | 16 | 16 | 16 | 16 | |
Longitud de corte | mm | 4000 | 6000 | 2500 | 3200 | 4000 | 6000 |
Ángulo de corte | mm | 1°54' | 2° | 2°9' | 2° | 2° | 2° |
SPM | min-1 | ≥ 8 | ≥ 4 | ≥ 9 | ≥ 8 | ≥ 7 | ≥ 4 |
Sistema mecánico de tope trasero (backgauge) | mm | 20-800 | 20-1000 | 20-800 | 20-800 | 20-1000 | 20-1000 |
Profundidad de garganta | mm | 300 | 320 | 315 | 320 | 320 | 320 |
Motor principal | kW | 18.5 | 30 | 22 | 22 | 30 | 45 |
Peso neto | kg | 13800 | 38000 | 11100 | 14300 | 19700 | 44000 |
Dimensiones externas (L×A×H) | mm | 4800×2270 ×2000 | 6900×2800 ×2500 | 3310×2240 ×2000 | 4030×2390 ×2100 | 4820×2490 ×2460 | 7100×2900 ×2650 |
Model(AC/MS7) | QC12Y-20×3200 | QC12Y-20×6000 | QC12Y-25×2500 | QC12Y-25×3200 | QC12Y-32×2500 | QC12Y-32×3200 | |
Grosor de corte | mm | 20 | 20 | 25 | 25 | 32 | 32 |
Longitud de corte | mm | 3200 | 6000 | 2500 | 3200 | 2500 | 3200 |
Ángulo de corte | Degree | 2°30' | 2°30' | 3° | 3° | 3°30' | 3°30' |
SPM | min-1 | ≥ 5 | ≥ 4 | ≥ 5 | ≥ 5 | ≥ 4 | ≥ 4 |
Sistema mecánico de tope trasero (backgauge) | mm | 20-1000 | 20-1100 | 20-1000 | 20-1000 | 20-1000 | 20-1500 |
Profundidad de garganta | mm | 320 | 150 | 325 | 325 | 350 | 350 |
Motor principal | kW | 37 | 55 | 37 | 37 | 45 | 45 |
Peso neto | kg | 22000 | 51000 | 20000 | 27000 | 32500 | 42100 |
Dimensiones externas (L×A×H) | mm | 4190×2695 ×2300 | 7100×3500 ×3050 | 3450×2650 ×2800 | 4130×3100 ×2800 | 3550×3100 ×2800 | 4335×3300 ×3280 |
