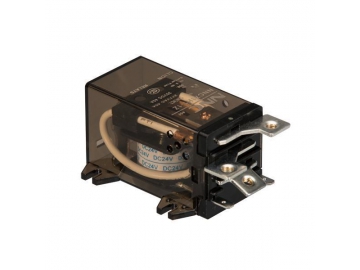

Relé electromagnético de potencia NNC71H (JQX-45F)

Relé electromagnético de potencia NNC71H (JQX-45F)
Relé electromagnético de potencia NNC71H (JQX-45F)
Relé electromagnético de potencia NNC71H (JQX-45F)
Relé electromagnético de potencia NNC71H (JQX-45F)
Solicite un presupuesto

Nuestro relé electromagnético de potencia NNC71H (JQX-45F) se usa comúnmente en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, maquinaria agrícola, la transmisión y distribución de energía, entre otras aplicaciones.

Características
  • Estructura compacta, resistencia al impacto, resistencia al choque y larga vida útil.
  • Gran potencia de conmutación de carga: 40A/50A
  • Este relé electromagnético de potencia NNC71H (JQX-45F) se instala mediante tornillos.
Certificados

CCC:2011010303471251

Descripción del modelo
Parámetros del contacto
Tipo de contacto 1Z,1H,1D
Carga del contacto 40A 50A
Tensión de conmutación máxima 240VAC 40A
28VDC 40A
240VAC 50A
28VDC 50A
Material del contacto Aleación de plata
Bobina del relé
Voltaje nominal V DC12V DC24V DC110V DC220V
Corriente nominal (±10%) mA 167 83.3 18.2 9
Resistencia de la bobina (±10%) Ω 71.8 288 6044 24444
Consumo de potencia nominal W 2.0W
Voltaje de entrada (máximo) V Por debajo de 75%
Voltaje de salida (mínimo)V Por encima de 10%
Voltaje permisible (máximo) V Voltaje nominal×110%
Voltaje nominal V AC12V AC24V AC110V AC220V
Corriente nominal (±10%) mA 333 167 36 18.1
Resistencia de la bobina (±10%) Ω 12.6 50.3 1069 4254
Consumo de potencia nominal W 4.0VA
Voltaje de entrada (máximo) V Por debajo de 80%
Voltaje de salida (mínimo)V Por encima de 30%
Voltaje permisible (máximo) V Voltaje nominal×110%
Relé electromagnético de potencia NNC71H (JQX-45F)
Voltaje de la bobina DC:6 - 220V AC:6-380V
Tiempo de entrada ≤25ms
Tiempo de desconexión ≤15ms
Tensión soportada Entre los contactos homopolares 1500VAC/1min (1mA de corriente residual)
Entre los contactos heteropolares /
Entre los contactos y la bobina 2500VAC/1min (1mA de corriente residual)
Resistencia de aislamiento ≥200MΩ(500VDC)
Tamaño 72.5×47.4×35.7mm
Peso Aproximadamente 110g

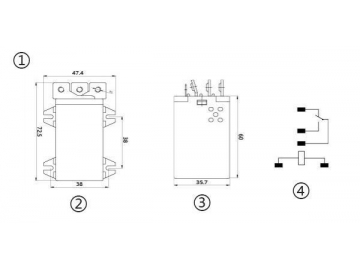

Tamaño y método de instalación del producto

① Placa de instalación de plástico; ② Vista frontal; ③ Vista lateral; ④ Diagrama de cableado; ⑤ Placa de instalación de hierro
