Relé electromagnético de potencia NNC71FS (JQX-62FS)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-22-nnc71fs-electromagnetic-power-relay.html

Nuestro relé electromagnético de potencia NNC71FS (JQX-62FS) es idóneo para electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y otras aplicaciones.

Características

Este relé electromagnético de potencia NNC71FS (JQX-62FS) integra contactos de conmutación dispuestos en un grupo de 120A.
Elevada potencia de conmutación de carga: 120A
Se instala a través de tornillos.

Certificados

CCC:2011010303471251
CE:5401090516
UL：E235027

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	120A
Tensión de conmutación máxima	240VAC 120A 28VDC 120A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	167	83	18.1	9
Resistencia de la bobina (±10%) Ω	72	289	6050	24444
Consumo de potencia nominal W	2.0W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal ×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	833	416.7	91	45.5
Resistencia de la bobina (±10%) Ω	5	20.1	123.5	1694
Consumo de potencia nominal W	10.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC71FS (JQX-62FS)

Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤25ms
Tensión soportada	Entre los contactos homopolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Resistencia de aislamiento		≥200MΩ(500VDC)
Tamaño	67 ×67 ×60,5mm
Peso	Aproximadamente 210g

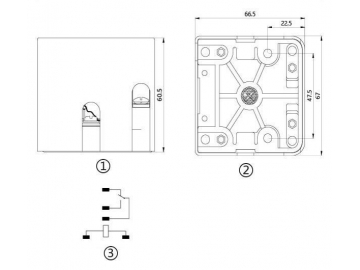

Tamaño y método de instalación del producto

① Vista frontal; ② Vista de la cara inferior; ③ Diagrama de cableado
