Relé electromagnético de potencia NC71G (JQX-60F)
Solicite un presupuesto
El relé electromagnético de potencia NC71G (JQX-60F) se emplea en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.
Características
- Nuestro relé electromagnético de potencia NC71G (JQX-60F) usa contactos de conmutación distribuidos en un grupo de 60A.
- Elevada potencia de conmutación de carga: 60A
- Proporciona los modos de instalación mediante tornillos y carril de guía.
Certificados
CCC:2011010303471251
Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1Z,1H,1D |
Carga del contacto | 60A |
Tensión de conmutación máxima | 240VAC 60A 28VDC 60A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 167 | 83.3 | 18.2 | 9 |
Resistencia de la bobina (±10%) Ω | 71.8 | 288 | 6044 | 24444 |
Consumo de potencia nominal W | 2.0W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 716.7 | 358 | 78.2 | 39 |
Resistencia de la bobina (±10%) Ω | 5.9 | 23.4 | 492 | 1974 |
Consumo de potencia nominal W | 8.6VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético de potencia NC71G (JQX-60F)
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | ≤25ms | |
Tiempo de desconexión | ≤15ms | |
Tensión soportada | Entre los contactos homopolares | 1500VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Resistencia de aislamiento | ≥200MΩ(500VDC) | |
Tamaño | 63.2 ×46×46mm | |
Peso | Aproximadamente 160g |

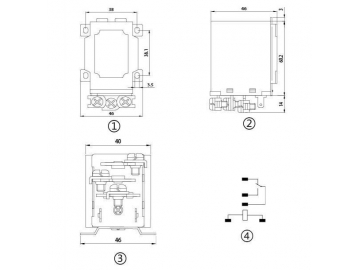

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
