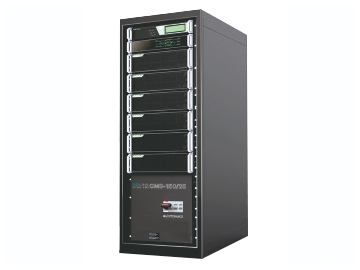

Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V

Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V
Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V
Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V
Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V
Solicite un presupuesto

Sicon desarrolló el sistema UPS de montaje en rack CMS para adaptarse a espacios estrechos en salas de servidores u otras situaciones similares. El sistema UPS montado en rack o gabinete puede integrarse en gabinetes estándar de 19 pulgadas e integrarse en salas de servidores pequeñas o medianas o en salas de servidores específicas de pasillo frío/caliente.

Unidades de potencia CMS/A-200
  • Cables de entrada/salida
  • 200kVA STS (interruptor estático)
  • Línea de derivación de mantenimiento
  • Monitoreo del sistema (por encima de la vista)
  • Potencia máxima de 200kVA/180kW
  • Conexión de alimentación de entrada/salida trifásica
  • 400/230 VCA, 50Hz
  • Puerto SNMP
  • Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
  • Altura: 16U (1U=44.45mm)
Unidades de potencia CMS/A-100
  • Cables de entrada/salida
  • 100kVA STS (interruptor estático)
  • Línea de derivación de mantenimiento
  • Monitoreo del sistema (por encima de la vista)
  • Potencia máxima de 100kVA/90kW
  • Conexión de alimentación de entrada/salida trifásica
  • 400/230 VCA, 50Hz
  • Puerto SNMP
  • Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
  • Altura: 9U
Set de modulo de potencia CM/A100F
  • Máximo de cuatro módulos UPS de 25kVA/22.5kW
  • Potencia máxima de 100kVA
  • La unidad de potencia CMS/A-100 podría combinarse con un set de módulo de potencia de CM/A100F
  • La unidad de potencia CMS/A-200 podría combinarse con 2 set de módulos de potencia CM/A100F
  • Conexión de alimentación de entrada/salida trifásica
  • 400/230 VCA, 50 Hz
  • Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
  • Altura del set del módulo de potencia: 12U
Set de módulo de potencia CM/A50F
  • Máximo de dos módulos UPS de 25kVA/22.5kW
  • Potencia máxima de 50kVA
  • La unidad de potencia CMS/A-100 podría combinarse con 2 sets de módulos de potencia CM/A50F
  • Conexión de alimentación de entrada/salida trifásica
  • 400/230 VCA, 50 Hz
  • Se aplica a cualquier gabinete de 19 pulgadas 600*800 (An*Al)
  • Altura del set del módulo de alimentación: 6U
Parámetros técnicos del sistema UPS
Módulo
Modelo de módulo  CM/A25
Potencia de módulo  25KVA
Conexión de alimentación  3/1, 3/3, 1/1, 1/3 fase
Dimensión del módulo (Al*An*D) mm  133×482×465
Peso (kg)  Aprox 20 kg
Carga de módulo Cada módulo ofrece una potencia de carga de 6kW
Factor de potencia de entrada  ≥0.99
Capacidad de sobrecarga  135%
Máxima potencia de disipación de calor  1187W
THDI (%) ≤3%
Entrada de la red eléctrica
Modo de entrada 3-fase N E, 1-fase N E
Voltaje de entrada 380V/220V±20%、400V/230V±20%、415V/240V±20%
Frecuencia de entrada 50Hz±10%、60Hz±10%
Potencia despertado o woke-in (Seg.)  60seg
THDI (%) <3%
Entrada PF  ≥0.99
Entrada de bypass o derivación
Voltaje de entrada 380V/220V±20%、400V/230V±20%、415V/240V±20%
Frecuencia de entrada 50Hz±4%, 60Hz±4%
Rango de frecuencia sincronizada  50Hz±4%, 60Hz±4%
Entrada CC
Voltaje de entrada nominal ±384VDC
Tolerancia de voltaje de entrada  ±345V~±440V DC
Carga de batería
Corriente de carga limitada sí
Capacidad de carga  10 horas (2 horas de respaldo)
Estabilidad del voltaje de carga  ±1%
Salida CA
Factor de potencia del UPS 0.9
Voltaje de salida 220V/230V
Frecuencia de salida 50Hz±4%, 50Hz±0.2%
60Hz±4%,60Hz±0.2%
Estabilidad del voltaje de salida  380V/220V±1% (Estático); 380V/220V±2%(carga 0~100% de cambio)
400V/230V±1% (Estático); 400V/230V±2%(carga 0~100% de cambio)
415V/240V±1% (Estático); 415V/240V±2%(carga 0~100% de cambio)
Tiempo de recuperación del voltaje de salida  <20ms (carga 0~100% de cambio)
Capacidad de sobrecarga  Opera 10 minutos con una carga del 125%
Transferencia de la red eléctrica a la alimentación de la batería  0ms
Transferencia de la derivación a la alimentación del inversor  < 10ms
Factor pico  3:01
Distorsión de la forma de onda  ≤1% (carga lineal), ≤3% (carga no lineal)
Eficiencia general  ≥95% (AC~AC), ≥98% (DC~AC)
Precisión de la cuota de carga  ≤5%
Ambiente de funcionamiento
Temperatura ambiente  -25℃~60℃
Temperatura de funcionamiento  -5℃~40℃
Altitud máxima de funcionamiento  ≤1500m
Humedad relativa  ≤95% no cadencia
Grado de protección IP30
Enfriamiento Refrigeración por aire
Normas de seguridad aplicables  EN62040-1-1:2003 IEC60950-1:2001
Compatibilidad electromagnética  EN62040-2:2006
Ruido acústico ≤55dB
Otros
Tamaño del gabinete (An×D×Al) mm  600*800*2000
Peso (kg)  240
Gabinete  Gabinete estándar de 19 pulgadas
Sistema de gestión de monitor UPSupervisor
RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional) Estándar
SNMP Opcional
Pantalla LCD/LED
Ventajas
  • Todos los módulos individuales del sistema UPS de montaje en rack o gabinete CMS admiten funciones de intercambio en caliente y aislamiento de fallas, lo que significa que el módulo cerrará el sistema automáticamente cada vez que se detecte un mal funcionamiento. Mientras tanto, todos los módulos de potencia tienen un reparto automático de la carga para garantizar una redundancia razonable del sistema y tolerancia a fallos. Para que nuestro sistema UPS CMS siempre cumpla con los estándares TIER1-4 cuando se aplica a centros de datos o salas de servidores de diferentes tamaños.
  • El sistema UPS admite la función de intercambio en caliente (agregar o eliminar cuando el sistema está funcionando), puede agregar o quitar módulos de alimentación de acuerdo con los requisitos de carga específicos.
  • El sistema UPS está compuesto por múltiples módulos de potencia de 25kVA, y puede seleccionar las cantidades de módulos adecuadas de acuerdo con sus requisitos de carga específicos.
  • El sistema satisface el modo de entrada/salida monofásico o trifásico.
