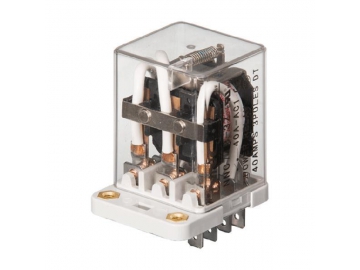

Relé electromagnético de potencia NNC70A-3Z (JQX-10F-3Z)
Solicite un presupuesto
Nuestro relé electromagnético de potencia NNC70A-3Z (JQX-10F-3Z) se usa en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y más aplicaciones.
Características
- Este relé de potencia NNC70A-3Z (JQX-10F-3Z) integra contactos de conmutación que incluyen dos grupos de 10A y tres grupos de 10A.
- Está disponible con el montaje de zócalo.
- De forma opcional, se puede fabricar con una luz indicadora o un diodo.
Certificados
CCC:2011010303471252
Descripción del modelo
Parámetros del contacto
Tipo de contacto | 3Z,3H,3D |
Carga del contacto | 10A |
Tensión de conmutación máxima | 240VAC 10A 28VDC 10A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 150 | 75 | 16.3 | 8.1 |
Resistencia de la bobina (±10%) Ω | 80 | 320 | 6748 | 27160 |
Consumo de potencia nominal W | 1.8W | |||
Voltaje de entrada (máximo)V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 225 | 112.5 | 24.5 | 12.3 |
Resistencia de la bobina (±10%) Ω | 18.7 | 74.7 | 1571 | 6260 |
Consumo de potencia nominal W | 2.7VA | |||
Voltaje de entrada (máximo)V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético de potencia NNC70A-3Z (JQX-10F-3Z)
Resistencia de aislamiento | ≥100MΩ(500VDC) | |
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | ≤20ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1000VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1500VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 2000VAC/1min (1mA de corriente residual) | |
Dimensiones | 35 × 35 ×55mm | |
Peso | Aproximadamente 75g |

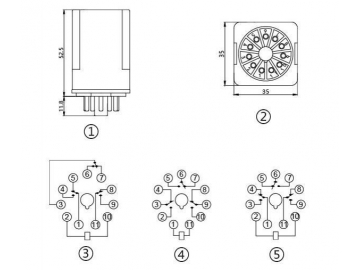

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ 3Z Diagrama de cableado-1; ④ 3Z Diagrama de cableado -2; ⑤ 3Z Diagrama de cableado-3
