Relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-10-nnc70a-2z-electromagnetic-power-relay.html

Nuestro relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z) es perfecto para electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, maquinaria agrícola, la transmisión y distribución de energía, entre otras aplicaciones.

Características

El relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z) viene con contactos de conmutación que incluyen dos y tres grupos de 10A.
Se monta a través de un zócalo.
De forma opcional, se puede fabricar con una luz indicadora o un diodo.

Certificados

CCC:2011010303471252

Modelo y descripción

Tipo de contacto tipo

Tipo	Código nacional	Código internacional
Contacto de conversión	Z	C
Contacto normalmente abierto	H	A
Contacto normalmente cerrado	D	B

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	10A
Tensión de conmutación máxima	240VAC 10A 28VDC 10A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	150	75	16.3	8.1
Resistencia de la bobina (±10%) Ω	80	320	6748	27160
Consumo de potencia nominal W	1.8W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	225	112.5	24.5	12.3
Resistencia de la bobina (±10%) Ω	18.7	74.7	1571	6260
Consumo de potencia nominal W	2.7VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z)

Resistencia de aislamiento		≥100MΩ(500VDC)
Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤20ms
Tiempo de desconexión		≤15ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2000VAC/1min (1mA de corriente residual)
Dimensiones	35× 35 ×55mm
Peso	Aproximadamente 75g

Tamaño y método de instalación del producto

Terminal tipo zócalo

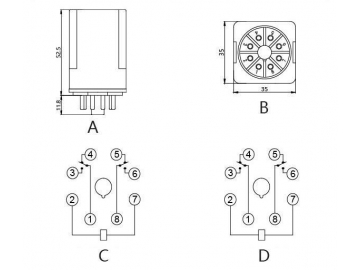

A Vista frontal; B Vista lateral; C Tamaño de instalación; D Diagrama de cableado
