Campana termocontraíble antitracking
Solicite un presupuesto

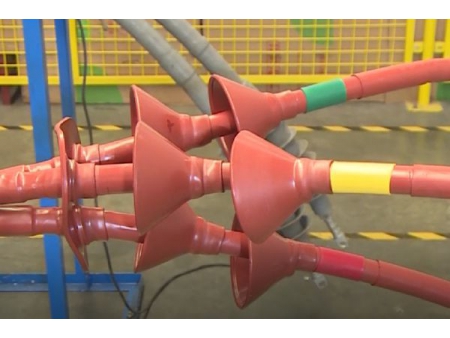

Esta campana termocontraíble antitracking se utiliza para extender la ruta de fuga para terminaciones de cables. Está hecho de poliolefina de calidad que garantiza un excelente rendimiento de aislamiento. Además, los adhesivos se untan a lo largo de la pared interior para ofrecer un rendimiento de sellado excepcional.
La campana termocontraíble es aplicable para equipos de conmutación y equipos de baja a alta tensión, ya que puede evitar el seguimiento, el flashover de la contaminación exterior y la fuga.

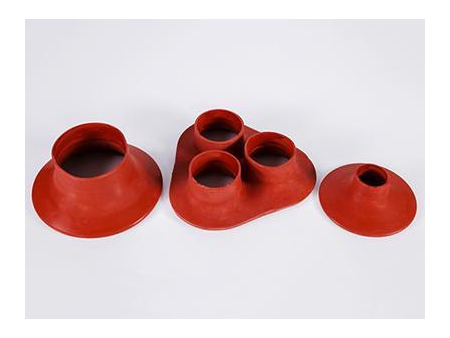

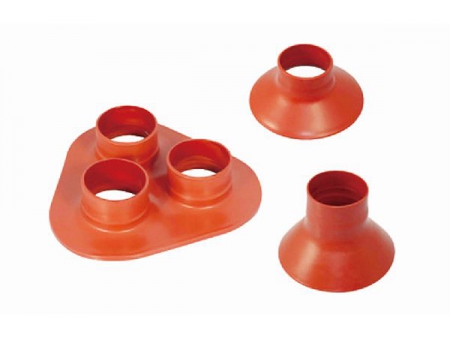

En WOER, se suministran dos tipos de campanas termocontraíbles, uno con una superficie inclinada, o WRSSQ, y el otro con una superficie plana, o WRSRS.
Datos técnicos
| Propiedades | Método de prueba | Valor estándar |
| Fuerza de tracción | ASTM-D-638 | ≥12MPa |
| Alargamiento a la ruptura | ASTM-D-638 | ≥300% |
| Fuerza a la tracción después del envejecimiento por calor (130°C×168h) | ASTM-D-5510 | ≤±30% |
| Alargamiento a la ruptura después del envejecimiento por calor (130°C×168h) | ASTM-D-5510 | ≤±30% |
| Resistividad volumétrica | IEC 60093 | ≥1× Ω.cm |
| Fuerza dieléctrica | IEC 60243 | ≥15kV (mm) |
| Fuerza de tracking | IEC 60587 | 1A3.5 |
| Constante dieléctrica | IEC 60250 | ≤5 |
| Choque térmico | 160℃, 4h | Sin grietas |
| Absorción de agua (23±2)℃ 24h | ISO 62 | ≤0.1% |
| Dureza (Shore A) | ISO 868 | ≥80 |
| Temperatura frágil | ISO 974 | -40℃ |
Dimensiones
Seire WRSSQ: 1 núcleo
| Spec. | Como lo suministrado (mm) | Después de recuperado (mm) | ||
| Diámetro interior (±5) | Espesor de la pared (±20%) | Diámetro interior (±5) | Espesor de la pared (±20%) | |
WRSSQ-35/17 | 35 | 1.9 | 17 | 2.7 |
WRSSQ-40/24 | 40 | 1.9 | 24 | 2.7 |
WRSSQ-50/24 | 50 | 1.9 | 24 | 2.7 |
WRSSQ-60/32 | 60 | 2.4 | 32 | 4.0 |
WRSSQ-70/32 | 70 | 2.4 | 32 | 4.0 |
Serie WRSSQ: 3 núcleos
| Spec. | Como lo suministrado (mm) | Después de recuperado (mm) | ||
| Diámetro interior (±5) | Espesor de la pared (±20%) | Diámetro interior (±5) | Espesor de la pared (±20%) | |
WRSSQ-35/16 | 35 | 1.1 | 16 | 2.7 |
WRSSQ-45/22 | 45 | 1.1 | 22 | 3.0 |
WRSSQ-50/22 | 50 | 1.1 | 22 | 3.0 |
Serie WRSRS
| Spec. | D (mm)((±5) | Como lo suministrado (mm) | Después de recuperado (mm) | |
| Diámetro interior (±5) | Diámetro interior (±5) | Espesor de la pared (±0.4) | ||
WRSRS-30/12 | 90 | 30 | 12 | 2.8 |
WRSRS-35/12 | 90 | 35 | 12 | 2.8 |
WRSRS-40/20 | 120 | 40 | 20 | 2.8 |
WRSRS-45/20 | 120 | 45 | 20 | 2.8 |
WRSRS-50/20 | 120 | 50 | 20 | 2.8 |
WRSRS-55/20 | 120 | 55 | 20 | 2.8 |
WRSRS-60/20 | 120 | 60 | 20 | 2.8 |
WRSRS-75/30 | 140 | 75 | 30 | 2.6 |
WRSRS-80/30 | 140 | 80 | 30 | 2.6 |
