Terminación enchufable para cable seco (Composite), 72.5kV-126kV

Solicite un presupuesto

Nosotros: http://woercableaccessories.com.ar/5-1-1-dry-plug-in-composite-termination.html

Ámbito de aplicación

Modelo: WYJZWFGC4
Adecuado para ambientes exteriores con clase de contaminación IV
Voltaje nominal: 72.5 kV (aplicable a 120-800 mm²)
126 kV (aplicable a 240-800 mm²)

Características

La terminación conecta el cable en un método de conexión enchufable, simplificando la instalación y el mantenimiento;
El exterior de la terminación está protegido por cobertizos de lluvia de caucho de silicona (rain shed), que ofrecen una excelente protección contra la contaminación, los rayos ultravioletas, el envejecimiento y la explosión;
La longitud de preparación del cable es un tercio de la terminación exterior común, lo que reduce drásticamente el tiempo de instalación;
La terminación está libre de fluidos aislantes, evitando cualquier fuga;
Estándar de prueba IEC 60840 y GB/T 11017

Especificaciones del terminal del cable

Máx. voltaje del sistema	Sección transversal nominal del cable	Distancia del orificio del terminal C (mm)	Orificio de conexión del terminal Q (mm)	Ancho de la palma del terminal del cable D (mm)	Longitud de la palma del terminal del cable L (mm)
72.5kV	120 mm²-400 mm²	35	14	63	80
72.5kV	500 mm²-800 mm²	45	14	80	100
126kV	240 mm²-400 mm²	35	14	63	80
126kV	500 mm²-800 mm²	45	14	80	100

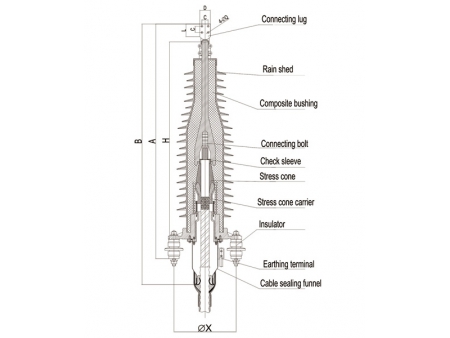

Dimensiones de terminación

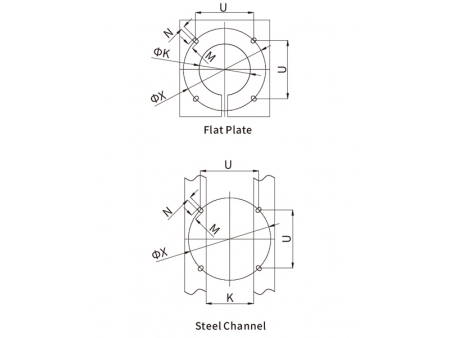

Dimensiones de montaje de la placa base

Máx. voltaje del sistema	N (mm)	M (mm)	K (mm)	U (mm)	X (mm)
72.5kV-126kV	21	30	270	318	450

Aviso al ordenar:

La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
