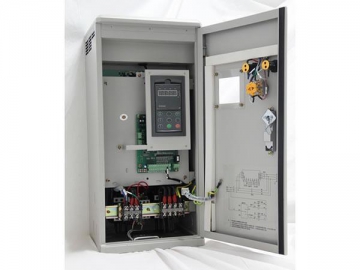

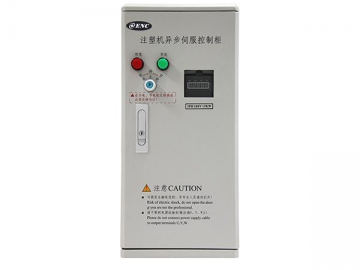

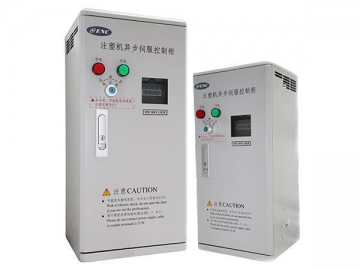

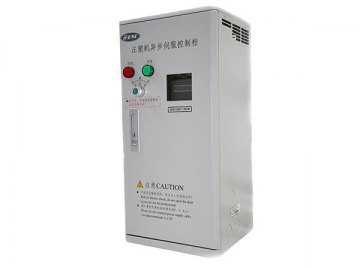

Convertidor de gabinete especial EN606 para máquina inyectora

Convertidor de gabinete especial EN606 para máquina inyectora
Convertidor de gabinete especial EN606 para máquina inyectora
Convertidor de gabinete especial EN606 para máquina inyectora
Convertidor de gabinete especial EN606 para máquina inyectora
Convertidor de gabinete especial EN606 para máquina inyectora
Solicite un presupuesto

Características
1. Alto índice de ahorro de energía

Procesador de señal digital de avanzada (DSP) que actúa como el núcleo para ahorrar energía a través de una operación eficiente en las bombas variables de las máquinas de moldeo a inyección comunes.
El sistema de presión hidráulico en las máquinas de moldeo por inyección se adapta a las necesidades de potencia por el funcionamiento de la unidad, por los tanto no causa pérdida de energía por la presión del desborde, y se reduce el consumo de la energía en un 25%~65%

2.Confiabilidad alta
Gran capacidad de sobrecarga: 150% de la corriente nominal por 3 minutos, 200% de la corriente nominal por 5 segundos.
Mantiene el modo de control original y la inyección de aceite para una producción de calidad consistente.
Doble circuito para la fuente de alimentación de energía y ahorro de energía para el restablecimiento automático y funcionalidad de apagado.

3. Arranque suave
Reduce la apertura del molde y la vibración del cierre para prolongar la vida útil del dispositivo y el molde.
La temperatura del combustible es estable; el consumo del agua de refrigeración se puede reducir en un 30%.
Prolonga la vida de servicio del sub-ensamblado sellado, reduciendo la oportunidad de corte para la reparación y evita el mantenimiento.

4. Operación simple
Entrada de dos canales, puede aceptar señal de pulso de 0-1A, 0-10V y por debajo de 200HZ
Ensamble sencillo y puede funcionar de forma sincronizada con la máquina de moldeo por inyección, sin necesidad de ajustes.
Volumen pequeño, armado conveniente, diseño de configuración simplificado, y apariencia agradable.
Diseño de trayectoria de aire independiente completamente cerrado, a prueba de polvo, a prueba de aire, anticorrosivo, gran capacidad.

5. Alto índice de retorno
la inversión puede retornar en alrededor de 6-15 meses a través del ahorro de energía.

Modelo del producto
Voltaje de entrada(V) Tipo de gabinete Corriente de salida nominal (A) Motor adaptado (KW)
Three phase 380V EN606-4T0075 17 7.5
EN606-4T0110 25 11
EN606-4T0150 33 15
EN606-4T0185 39 18.5
EN606-4T0220 45 22
EN606-4T0300 60 30
EN606-4T0370 75 37
EN606-4T0450 91 45
EN606-4T0550 112 55
EN606-4T0750 150 75
Parámetros
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia 3 fases 380V Grado:3 fases 380V, 50Hz/60Hz
Rango de voltaje permitido 320~460V
Salida Voltaje ~380V
Frecuencia ~600Hz
Capacidad de sobrecarga 150% de corriente nominal por 1 minuto
Rendimiento del control Modo de control Control vectorial, control V/F de circuito abierto
Precisión del control de velocidad ±0.5% velocidad nominal síncrona (control vectorial); ±1% velocidad nominal síncrona (control V/F);
Rango de regulación de velocidad 1:100 (control vectorial); 1:50 (control V/F);
Par de arranque 1.0Hz:150% del par nominal (control V/F); 0.5Hz:150% del par nominal (control vectorial);
Fluctuación de velocidad ±0.3% velocidad síncrona nominal (control vectorial);
Precisión del control del par ±10% del par nominal (control vectorial);
Respuesta del par ≤20ms (control vectorial);
Precisión de frecuencia Ajuste digital: frecuencia máxima ×±0.01%; Ajuste análogo: frecuencia máxima ×±0.5%
Resolución de frecuencia Ajuste análogo 0.1% de frecuencia máxima
Precisión del ajuste digital 0.01Hz
Impulso exterior 0.1% de frecuencia máxima
Aumento de par Aumento del par automático; aumento del par manual manualtorque boost 0.1~12.0%
Curva de F/V (Características de la frecuencia del voltaje) Frecuencia nominal establecida en un rango de 5~650Hz,por medio de la elección del par constante, 1 par regresivo, 2 pares regresivos, 3 pares regresivos, F/V definida en un total de 5 tipos de curvas.
Curva de aceleración y desaceleración Dos modos: aceleración y desaceleración en línea recta; aceleración y desaceleración en curva en S; 15 tipos de tiempos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir ,tiempo máximo para 1000 minutos.
Freno DC Acción de parada o arranque a elección, frecuencia de acción 0~15Hz, corriente de acción 0~100% de corriente nominal, tiempo de acción 0~30.0s
Trote Rango de frecuencia de trote: 0Hz~arriba de la frecuencia límite; tiempo de aceleración y deceleración de trote 0.1~6000,0 segundos para ajuste.
Velocidad de marcha de secciones múltiples Realizada por el PLC incorporado o terminal de control; con 15 velocidades por tramos, cada velocidad por tramo con tiempo de aceleración y desaceleración por separado; Con el PLC incorporado puede lograr reserva cuando baja la potencia.
Controlador incorporado PID Conveniente para hacer sistemas de control por circuito cerrado
Marcha bajo consumo automática Optimiza la curva F/V automáticamente para lograr la marcha bajo consumo de acuerdo al estado de carga.
Regulador de voltaje automático (RVA) Mantiene automáticamente el voltaje de salida constante, cuando la tensión de la red eléctrica fluctúa
Límite de corriente automático Limita la corriente de forma automática bajo el modo de marchapara evitar que la sobre-corriente del convertidor sea frecuente en el viaje.
Modulación portadora Modula la onda portadora automáticamente según las características de la carga.
Reinicio de la búsqueda de velocidad Hace girar el motor suavemente brindando un arranque sin tirones
Función de marcha Canal especificado del comando de marcha La especificación del teclado, de la terminal de control y de la comunicación se puede cambiar a través de diversos medios.
Canal especificado de la frecuencia de marcha Especificado principal y auxiliar para realizar un ajuste principal y un control fino. El especificado digital, el análogo, el de pulso, el de pulso de ancho, el de comunicación y otros, se pueden cambiar por varios medios en cualquier momento.
Función vinculante El canal de comando de marcha y el canal especificado de frecuencia se pueden unir al azar y cambiar de forma sincrónica
Características de la entrada y la salida Canal de entrada digital 8 canales para la entrada digital universal, frecuencia máxima 1KHz, 1 canal se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz,la cual se puede expandir hasta 14 canales.
Canal de entrada analógico 2 canales de entrada análoga , AI1 puede elegir 4~20mA o entrada 0~10V, AI2 es canal de entrada diferencial, 4~20mA o –entrada 10~10V para elegir, I1 o I2 :entrada 0~1A, V1 o entrada V2:0~10V.
Canal de pulso de salida Salida de la señal cuadrada de pulso de 0.1~20KHz para lograr la frecuencia establecida, la frecuencia de salida y otros números de salida física.
Canal de salida analógico 2 canales para salida de señal análoga, AO1 puede elegir 4~20mA o 0~10V,AO2 puede elegir 4~20mA o 0~ para lograr la frecuencia establecida, la frecuencia de salida y otros números de salida física, que se pueden expandir a 4 salidas análogas.
Función única Límite de corriente rápido Limita el exceso de corriente del gabinete al punto más alto, y hace que se ejecute de manera más estable
Control monopulso Adecuado para trabajar en lugares donde se necesite un botón para controlar el inicio y la parada del inversor, en primer lugar, pulse en Inicio y, a continuación, pulse Parada, y que el ciclo se repita. Es muy simple y fiable.
Control de largo fijado Realiza control de longitud fijada
Control de tiempo Función de control de tiempo: rango de tiempo establecido 0.1 ~ 6500.0 Min
Terminal virtual Los cinco grupos de entrada y salida virtual IO pueden realizar el control lógico simple
Teclado Visualización del teclado Puede mostrar los parámetros como la frecuencia establecida, la frecuencia de salida, el voltaje de salida, y la corriente de entrada
Bloqueo del botón Bloquea toda o parte de los botones
Función de protección Potencia del motor en pruebas de cortocircuito, protección de pérdida de fase de entrada y salida, protección de sobre-corriente, protección de sobre-voltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección de no-detención bajo corte de energía.
Ambiente Lugar de aplicación Interiores, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos, donde no haya gas inflamable, ni vapor, tampoco en lugares húmedos ni salinos, etc.
Altitud Bajo 1000 metros. (por encima de los 1000 metros requiere reducir el volumen de uso, reducir la salida de corriente alrededor de un 10% de la tensión de corriente nominal por cada 1000 metros de altura)
Temperatura del ambiente -10℃~+40℃ ( temperatura ambiente entre 40℃~50℃, se necesita reducir el volumen o fortalecer disipador de calor)
Humedad del ambiente Menor a 95%RH,sin condensación de agua
Vibración Menor a 5.9 M/S²(0.6g)
Temperatura de almacenamiento -40℃~+70℃
Estructura Grado de protección IP20
Modo de refrigeración Refrigeración por aire forzada y natural
Modo de instalación Instalación por gabinete
