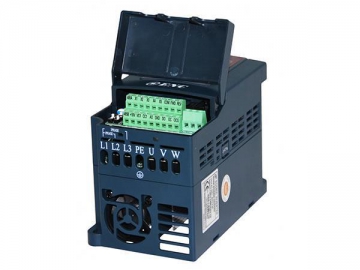

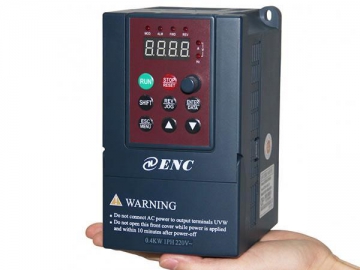

Convertidor de frecuencia universal mini EDS800N
Características
1. Diseño compacto de 8.45cm, altura 14.15, profundidad 11.25cm
2. Equipado con un potenciómetro de velocidad y un panel externo
3. Interfaz RS485estándar para una operación independiente
4. Canales der salida/entrada de pulso/analógicos
5. Control de velocidad de 16 segmentos
6. Ejecuta múltiples canales de frecuencia/comando especificado
7. Puede bloquear parcial o totalmente las teclas de pulso (sin bloqueo para potenciómetro analógico)
8. Se pueden establecer los parámetros por medio del teclado remoto
9. Se puede conectar salida OC de aislamiento de alto rendimiento, AC o carga DC de 220V/0.5A
10. Se puede aplicar la función transversal para toda clase de dispositivos rotativos
11. Contador/temporizador incorporado
Modelo | Entrada (V) | Fase de entrada | Motor adaptable (KW) | Corriente de salida (A) | Capacidad nominal |
EDS800-2S0002N | 220V 50/60Hz | 1 | 0.2 | 1.6 | 0.6 |
EDS800-2S0004N | 1 | 0.4 | 3 | 1.1 | |
EDS800-2S0007N | 1 | 0.75 | 4.7 | 1.8 | |
EDS800-2S0015N | 1 | 1.5 | 7.5 | 2.8 | |
EDS800-4T0007N | 380V 50/60Hz | 3 | 0.75 | 2.3 | 1.5 |
EDS800-4T0015N | 3 | 1.5 | 3.7 | 2.4 |
Descripción del ítem | ||||||
Entrada | Frecuencia de voltaje nominal | 3 fases 380V, 50Hz/60Hz; una fase 220V, 50Hz/60Hz | ||||
Rango de voltaje de trabajo permitido | Voltaje de 3 fases: 320V~460V; voltaje de una fase: 200V~260V | |||||
Salida | Voltaje | 380V grado: 0~380V; 220V grado: 0~220V | ||||
Frecuencia | 0Hz-400Hz | |||||
Capacidad de sobrecarga | 150% de la corriente nominal por 1 minuto, 200% de la corriente nominal por 0.5 segundos; | |||||
Rendimiento del control | Modo de control | Espacio vectorial de voltaje óptimo de voltio constante SVPWM. Control de relación de frecuencia V/F | ||||
Rango de regulación de velocidad | 1:100 | |||||
Par de arranque | 100% de par nominal a baja frecuencia | |||||
Precisión de estado de la velocidad de marcha estable | ≤±0.5% de velocidad nominal síncrona | |||||
Precisión de frecuencia | Ajuste digital: frecuencia máxima×±0.01%; Ajuste análogo: frecuencia máxima×±0.5% | |||||
Resolución de frecuencia | Ajuste análogo | 0.1% de frecuencia máxima | ||||
Ajuste digital | 0.01Hz | |||||
Pulso exterior | 0.5% de frecuencia máxima | |||||
Aumento del par | Aumento de par automático; aumento de par manual 0.1%~20.0% | |||||
Curva V/F (características de la frecuencia del voltaje) | Frecuencia nominal establecida en un rango aleatorio de 5~400Hz, puede elegir par constante, par regresivo 1, par regresivo 2, par regresivo 3 , un total de 4 tipos de curva | |||||
Curva de aceleración y desaceleración | 2 modos: aceleración y desaceleración en línea recta; aceleración y desaceleración en curva en S; 7 tipos de tiempos de aceleración y desaceleración (se puede optar por la unidad minuto/segundo), tiempo máximo 6000 minutos. | |||||
Freno | Consumo de energía del freno | Resistencia exterior de frenado | ||||
Freno DC | Arranque y parada opcional, frecuencia de acción 0~15Hz, voltios de acción 0~15%, tiempo de acción 0~20.0 s | |||||
Trote | Rango de frecuencia de trote: 0.50Hz~50.00Hz; se puede establecer el tiempo de aceleración y desaceleración del trote de 0.1~60.0s | |||||
Velocidad de marcha de secciones múltiples | Realizado por el PLC interno o la terminal de control | |||||
Controlador interno PID | Es conveniente para hacer sistemas de circuito cerrado | |||||
Marcha bajo consumo automática | Optimiza de forma automática la curva V/F en base a la carga para realizar la marcha en bajo consumo | |||||
Regulador de voltaje automático (RVA) | Cuando la fuente de voltaje varía puede mantener la salida de voltaje constante. | |||||
Límite de corriente automático | Limita la corriente de marcha de forma automática para evitar la sobre-corriente frecuente que causará el recorrido | |||||
Función de marcha | Canal especificado del comando de marcha | Teclado numérico especificado, terminal de control especificado, puerto serie especificado | ||||
Canal especificado de la frecuencia de marcha | La disposición digital, analógica, de impulso, del puerto serial, combinada, se puede cambiar en cualquier momento por cualquier método | |||||
Canal de salida de pulso | Salida de pulso de la señal de onda cuadrada de 0~20KHz, puede realizar la salida de los parámetros físicos como la frecuencia establecida, la frecuencia de salida, etc. | |||||
Canal de salida análogo | 1 cana de salida de señal analógico, el canal AO puede ser 4~20mA o 0~10V; a través de estos el convertidor puede realizar la salida de los parámetros físicos como la frecuencia establecida, la frecuencia de salida, etc. | |||||
Teclado | Pantalla LED | Puede mostrar la frecuencia establecida, frecuencia de salida, voltaje de salida, corriente de salida, etc. 14 tipos de parámetros en total. | ||||
Bloqueo del botón | Bloquea todos a partes de los botones (el potenciómetro análogo no se puede bloquear) | |||||
Función de protección | Protección de sobre-corriente, protección de sobre-voltaje, protección de pérdida de voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de pérdida de fase (opcional) etc. | |||||
Piezas adaptadoras | Subconjunto de freno, teclado de control remoto, cable de conexión para el teclado de control remoto etc. | |||||
Ambiente | Ambiente de uso | Interiores, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos, donde no haya gas inflamable, ni vapor, tampoco en lugares húmedos ni salinos, etc. | ||||
Altitud | Menor a1000m | |||||
Temperatura del ambiente | -10ºC~+40ºC (debajo de la temperatura ambiente de 40ºC ~50ºC, por favor reduzca el volumen o fortalezca el disipador de calor) | |||||
Humedad del ambiente | Menor a 95%UR, sin condensación de agua | |||||
Vibración | Menor a 9m/s²(0.6g) | |||||
Temperatura de almacenamiento | -40ºC~+70ºC | |||||
Configuración | Grado de protección | IP20 | ||||
Modo de refrigeración | Por ventilador con control de temperatura automático | |||||
Modo de montaje | Colgado en la pared |
Aplicación
El convertidor de frecuencia universal mini EDS800N se utiliza para varias maquinarias de la línea de producción entre las que se incluyen equipos para procesamiento de alimentos, máquinas de impresión, e incluso aires acondicionados industriales.
