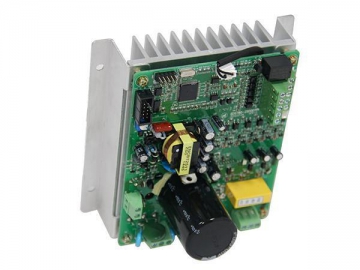

Convertidor de placa única EDS780

Solicite un presupuesto

Nosotros: http://inverteracdrives.com/1-6-single-board-inverter/index.html

Características
1. Diseño de placa simple, diseñado especialmente para equipos con requisitos de tamaño estrictos
2. Diseño sin ventilador, can se puede aplicar en ambientes con altas concentraciones de polvo y partículas en el aire
3. Señales de control de aislamiento ópticas para reducir la interferencia electromagnética y garantizar la seguridad eléctrica
4. Adopta control de vector de voltaje espacial SVPWM; optimiza de forma efectiva las características de salida del voltaje

Modelo del producto

Tipo de convertidor	Potencia nominal (KVA)	Corriente de salida nominal (A)	Motor adaptado(KW)
EDS780-2S0007	1.8	4.7	0.75

Parámetros

Ítem			Descripción del ítem
Ítem			Descripción del ítem
Entrada	Voltaje nominal, frecuencia		Una fase 220V, 50Hz/60Hz
	Rango de voltaje de trabajo permitido		Voltaje de una fase: 140V~260V
Salida	Voltaje		220V grado: 0~220V (no más del voltaje de salida.)
	Frecuencia		0Hz-400Hz
	Capacidad de sobrecarga		230% de corriente nominal
Rendimiento del control	Modo de control		Vector espacial de voltaje óptimo SVPWM
	Rango de regulación de velocidad		1:100
	Par de arranque		150% del par nominal a baja frecuencia
	Precisión de la velocidad de marcha de estado estable		≤±0.5% de la velocidad síncrona nominal
	Precisión de frecuencia		Ajuste digital: frecuencia máxima ×±0.01%; ajuste análogo:
			Frecuencia máxima ×±0.5%
	Resolución de frecuencia	Ajuste análogo	0.1% de frecuencia máxima
		Ajuste digital	0.01Hz

Aplicación
El convertidor de placa única PCBA de fácil adaptación EDS780 es adecuado para equipos de procesamiento de alimentos, textiles, cables, empaques y otras aplicaciones industriales.

Manual EDS780
