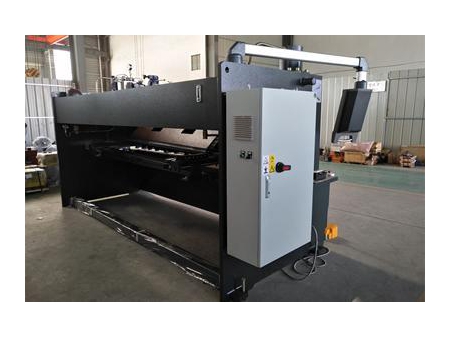

Guillotina hidráulica para láminas de metal QC11Y con controlador E21S
Aplicación de la guillotina hidráulica para láminas de metal QC11Y con controlador E21S
La guillotina hidráulica para láminas de metal QC11Y con controlador E21S fue diseñada por nuestro equipo de ingenieros para utilizarse en las industrias de aviación, liviana, metalúrgica, química, de construcción, naval, automotriz, de electrodomésticos y de decoración. La máquina está diseñada para cortar láminas de distintos tipos de metales, como acero inoxidable, hierro, cobre y aluminio.
Sus componentes principales son: una estructura de metal, un apoyo para la cuchilla, un dispositivo de ajuste del espacio entre cuchillas, un dispositivo que presiona el material a cortar, un indicador frontal y uno trasero, un sistema hidráulico y un sistema eléctrico Siemens.
Parámetros de la guillotina hidráulica para láminas de metal QC11Y con controlador E21STipo | Grosor máximo(mm) | Cutting length(mm) | Throat Depth(mm) | Shearing Angle(°) | Blade length (mm) | Shearing speed (Cuts/min) | Back Gauge Specification | Front Holder Quantity | Motor Power (kw) | Oil Tank Capacity (L) | Weight (kg) | L*W*H (mm) | |||
<450N / mm2 | <700N /mm2 | Recorrido (mm) | Speed (mm/sec) | Number (PCS) | Length (mm) | ||||||||||
4 | 2.5 | 2500 | 100 | l°30' | 2600 | 10~12 | 600 | 180 | 3 | 800 | 5.5 | 220 | 3800 | 3040*1610*1620 | |
4 | 2.5 | 3200 | 100 | l°30' | 3300 | 10~12 | 600 | 180 | 3 | 800 | 5.5 | 290 | 5000 | 3840*1610*1620 | |
4 | 2.5 | 4000 | 100 | 1°30' | 4100 | 8~10 | 600 | 180 | 4 | 800 | 5.5 | 290 | 6500 | 4600*1700*1700 | |
4 | 2.5 | 6000 | 100 | l°30' | 6100 | 5~7 | 600 | 180 | 6 | 800 | 11 | 380 | 11000 | 6460*2100*3200 |
- Sistema de control CNC Estun E21S
- Husillo de bolas TBI y guía lineal con 0.05mm de precisión.
- Componentes electrónicos franceses Schneider
- Válvula hidráulica alemana Bosch-Rexroth
- Conector de tubos alemán EMB

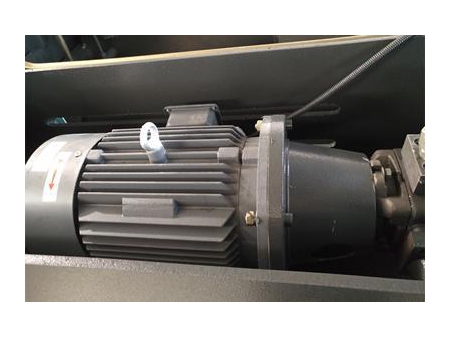

- Motor principal alemán Siemens
- Protección contra sobrecarga hidráulica y eléctrica
- Alineación por luz
- Cuchilla superior e inferior de 4 filos cada una (material: 6CrW2Si)
- Regulador de ángulos
- Cuchilla rectangular especial para cortar acero inoxidable; cuatro filos y larga vida útil.

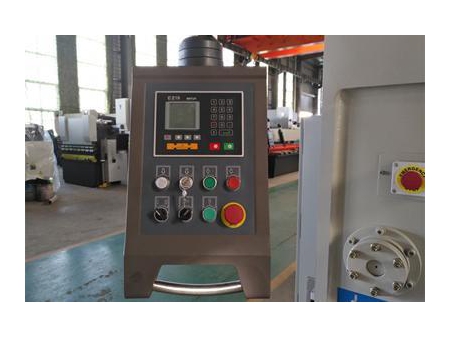

Sistema CNC Estun E21S
1. La guillotina hidráulica para láminas de metal QC11Y con controlador E21S tiene una pantalla de cristal líquido de alta definición que permite programar en forma rápida y conveniente;
2. El indicador trasero se ubica en forma automática;
3. La máquina tiene un relé temporizador en su interior para una operación más fácil y económica.
4. El equipo permite ajustar el ángulo de corte en forma interna, sin necesidad de una luz y un botón;
5. El codificador permite ver en tiempo real el tamaño del hueco entre las cuchillas;
6. Funciones de backup y recuperación de datos;
7. El codificador tiene solo botones e interruptores pequeños. La máquina pasa por pruebas de EMC, temperatura y vibración para poder garantizarle su estabilidad y su funcionamiento por un largo período.
8. Certificación CE
La guillotina hidráulica para láminas de metal QC11Y con controlador E21S tiene una mesa de trabajo movible y un dispositivo frontal de carga de material, lo cual hace que la carga del material sea conveniente y asegura que las piezas no se dañen.
La cuchilla es de aleación de acero. Es resistente a la corrosión y soporta cargas pesadas;

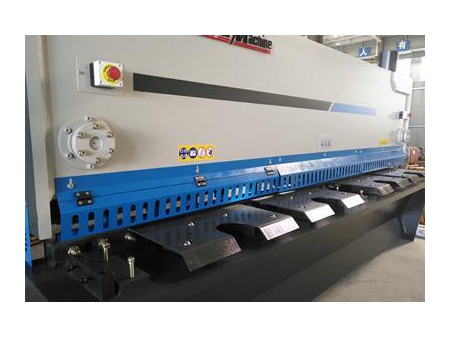

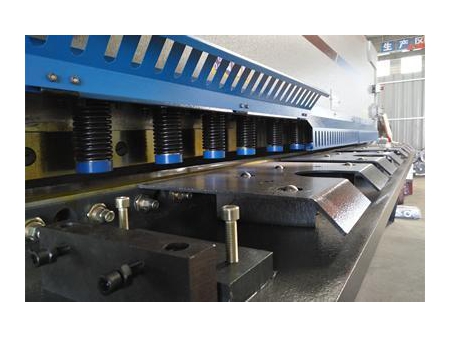

El cilindro tiene un resorte y un espaciador en el fondo que evitan que el material frágil se dañe cuando se coloca.

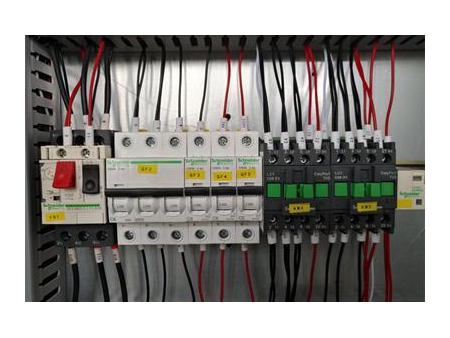

La guillotina hidráulica para láminas de metal QC11Y con controlador E21S tiene componentes eléctricos Schneider que garantizan su funcionamiento estable.
Gracias al cambiador de frecuencia DELTA, el material a cortar no se mueve hacia los costados y se logra una mayor precisión de corte;

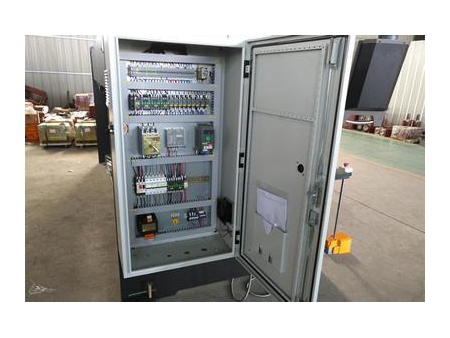

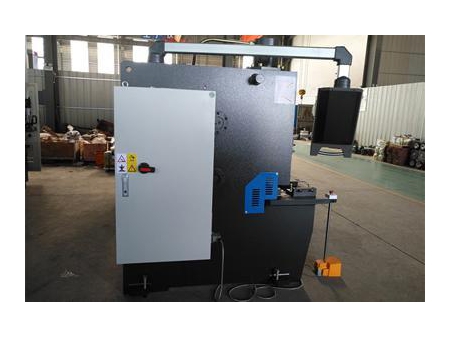

Cuando la cabina eléctrica se abre, la máquina se apaga automáticamente como medida de seguridad.
- Los componentes electrónicos de Siemens garantizan la larga vida útil de este esquipo, además de su funcionamiento silencioso.

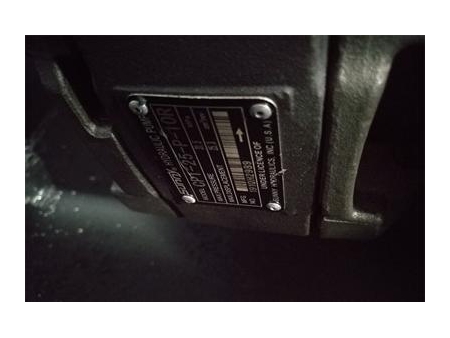

- Bomba interna estadounidense SUNNY con larga vida útil y funcionamiento estable

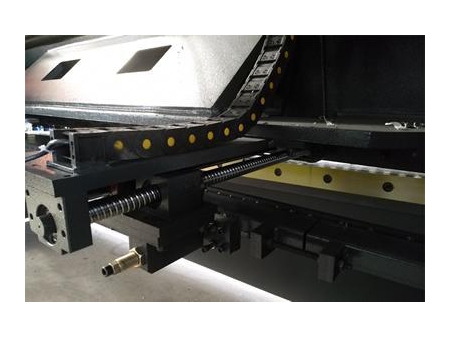

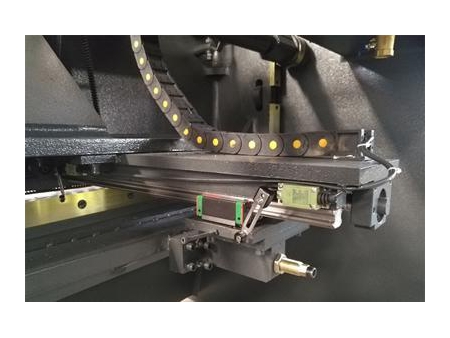

- Husillo de bolas y guía lineal HIWIN/TBI

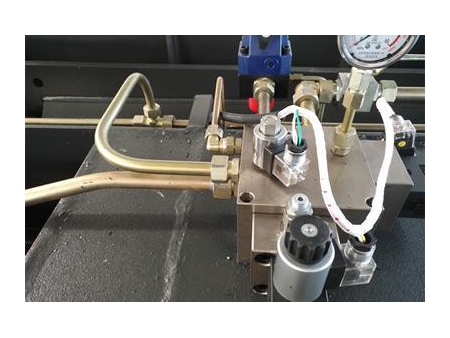

El sistema de control hidráulico de este equipo utiliza una válvula hidráulica de Rexroth o First para controlar el movimiento hacia arriba o hacia debajo de la tabla de corte.
Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
