Guillotina hidráulica para láminas de metal QC11K con controlador E200PS
Aplicación de la guillotina hidráulica para láminas de metal QC11K con controlador E200PS
La guillotina hidráulica para láminas de metal QC11K con controlador E200PS está diseñada especialmente para cortar láminas de acero, hierro, cobre y aluminio con gran precisión.

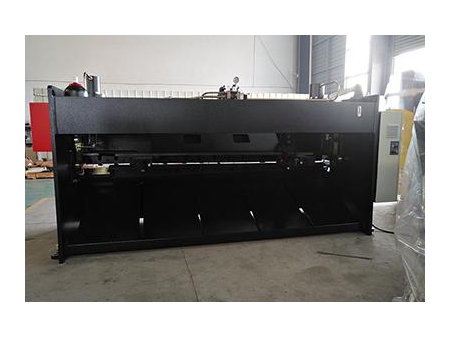

La guillotina tiene una estructura tipo compuerta y sus componentes principales son: una estructura de metal, un apoyo para la cuchilla, un dispositivo de ajuste del espacio entre cuchillas, un dispositivo que presiona el material a cortar, un indicador frontal y uno trasero, un sistema hidráulico y un sistema eléctrico Siemens. Fue diseñada por nuestro equipo de ingenieros para utilizarse en las industrias de aviación, liviana, metalúrgica, química, de construcción, naval, automotriz, de electrodomésticos y de decoración. La máquina es ideal para cortar láminas de distintos tipos de metales, como acero inoxidable, hierro, cobre y aluminio.
Parámetros de la guillotina hidráulica para láminas de metal QC11K con controlador E200PSTipo | Grosor máximo(mm) | Cutting length(mm) | Throat Depth(mm) | Shearing Angle(°) | Blade length (mm) | Shearing speed (Cuts/min) | Back Gauge Specification | Front Holder Quantity | Motor Power (kw) | Oil Tank Capacity (L) | Weight (kg) | L*W*H (mm) | |||
<450N / mm2 | <700N /mm2 | Recorrido (mm) | Speed (mm/sec) | Number (PCS) | Length (mm) | ||||||||||
4 | 2.5 | 2500 | 100 | l°30' | 2600 | 10~12 | 600 | 180 | 3 | 800 | 5.5 | 220 | 3800 | 3040*1610*1620 | |
4 | 2.5 | 3200 | 100 | l°30' | 3300 | 10~12 | 600 | 180 | 3 | 800 | 5.5 | 290 | 5000 | 3840*1610*1620 | |
4 | 2.5 | 4000 | 100 | 1°30' | 4100 | 8~10 | 600 | 180 | 4 | 800 | 5.5 | 290 | 6500 | 4600*1700*1700 | |
4 | 2.5 | 6000 | 100 | l°30' | 6100 | 5~7 | 600 | 180 | 6 | 800 | 11 | 380 | 11000 | 6460*2100*3200 |
- Sistema de control CNC Estun E200PS
- Control de posición del indicador trasero
- Control del indicador trasero por servomotor
- Husillo de bolas TBI y guía lineal con 0.05mm de precisión
- Conector de tubos alemán EMB

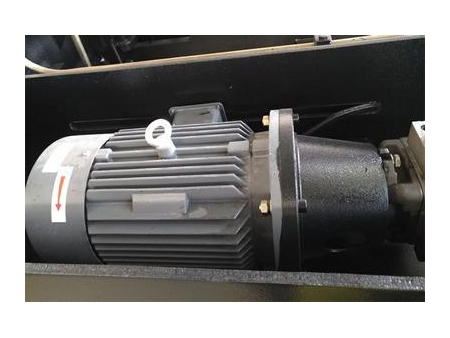

- Motor principal alemán Siemens
- Componentes electrónicos franceses Schneider
- Protección contra sobrecarga hidráulica y eléctrica
- Alineación por luz
- Cuchilla superior e inferior de 4 filos cada una, con larga vida útil
- Control eléctrico del hueco entre cuchillas
- Control eléctrico del ángulo de corte
- Viga y estructura frontal

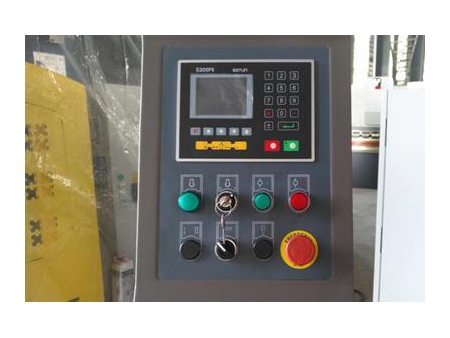

Sistema CNC Estun E200PS
1. Programación rápida y conveniente;
2. Tecnología CAN para control de precisión y resolución de hasta 0.001;
3. Para mayor seguridad, la máquina tiene una función de control y alarma automática;
4. Función de backup y recuperación de datos;
5. Certificación CE;
La guillotina hidráulica para láminas de metal QC11Y con controlador E21S tiene una mesa de trabajo movible y un dispositivo frontal de carga de material, lo cual hace que la carga del material sea conveniente y asegura que las piezas no se dañen.

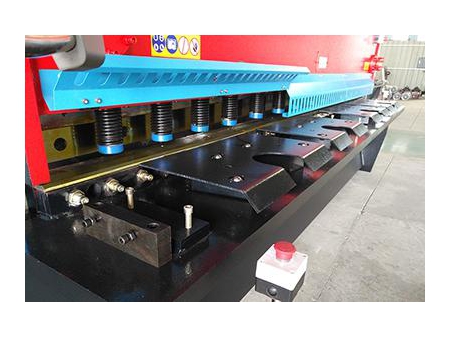

La máquina tiene un cilindro con un resorte y un espaciador en el fondo que permiten ajustar la presión aplicada para evitar que el material frágil se dañe cuando se coloca.

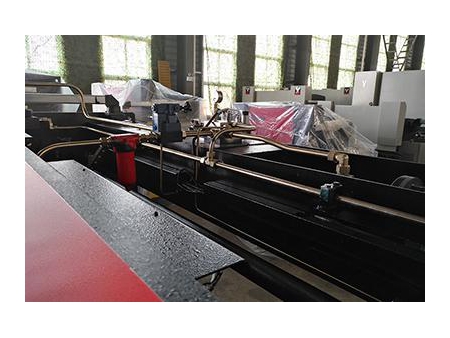

Conector de tubos alemán EMB completamente sellado.
Anillos selladores alemanes Busak Shamban, resistentes a la corrosión y fáciles de instalar.

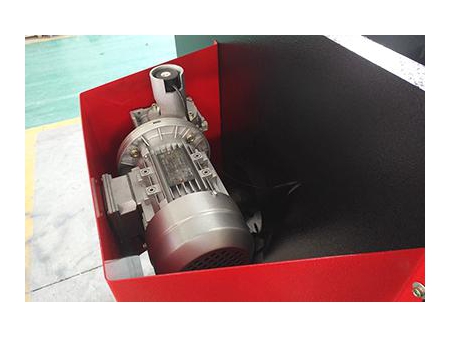

Motor lateral para control del ángulo de corte, lo cual se ve reflejado en el panel de control E21S.

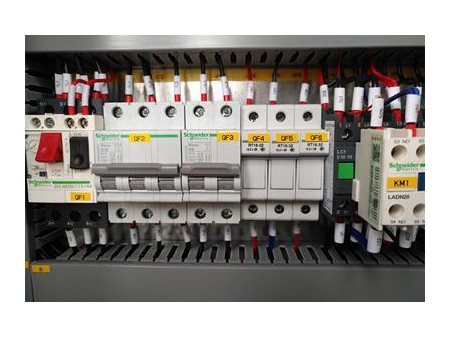

Los componentes eléctricos Schneider alargan la vida útil de la guillotina hidráulica y permiten que trabaje en forma más silenciosa;
Gracias al cambiador de frecuencia DELTA, el material a cortar no se mueve hacia los costados y se logra una mayor precisión de corte;

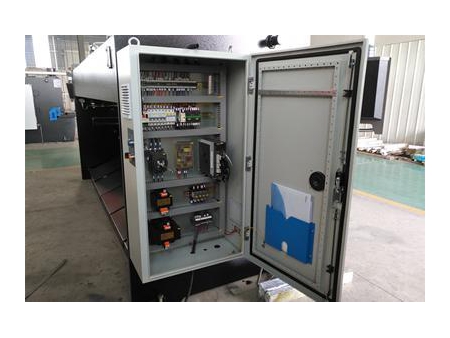

Cuando la cabina eléctrica se abre, la máquina se apaga automáticamente como medida de seguridad.

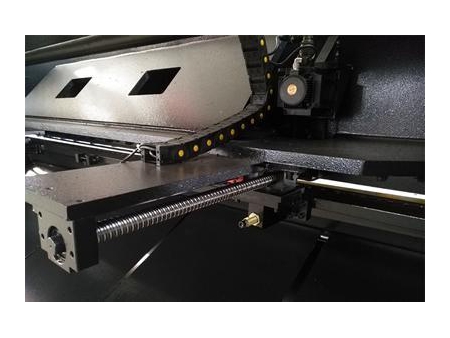

Husillo de bolas y guía lineal HIWIN/TBI

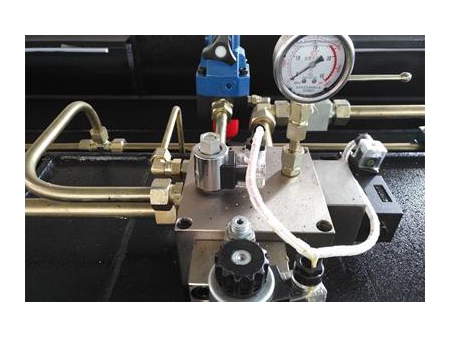

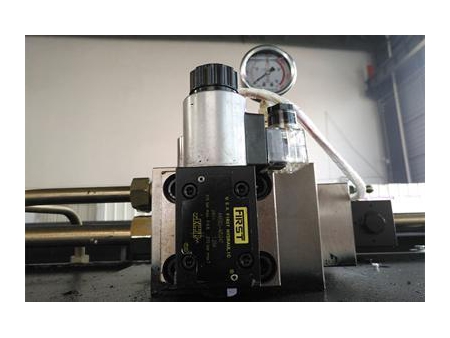

El sistema de control hidráulico de este equipo utiliza una válvula hidráulica de Rexroth o First para controlar el movimiento hacia arriba o hacia debajo de la tabla de corte.
Los componentes electrónicos de Siemens garantizan la larga vida útil de este esquipo, además de su funcionamiento silencioso.

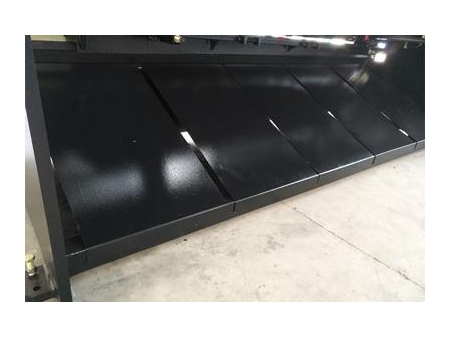

Las placas deslizantes evitan que el operario sufra un daño cuando recoge el material.

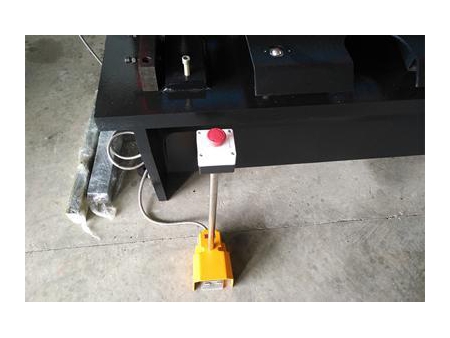

Interruptor de pie para apagar el equipo en casos de emergencia.
Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
