Solicite un presupuesto

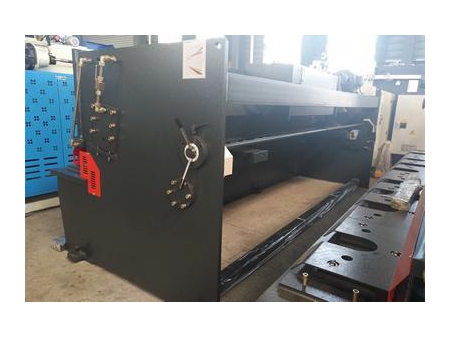

Aplicación de la cizalla hidráulica para láminas de metal QC12K con controlador E200PS
La cizalla hidráulica para láminas de metal QC12K con controlador E200PS está diseñada para cortar láminas de distintos tipos de metales que se utilizan en las industrias de aviación, metalúrgica, química, de construcción, naval y automotriz, entre otras. La máquina corta piezas de acero, hierro, cobre y aluminio. Esta cizalla tiene una estructura integrada para soldar placas de acero, y la carcasa de la máquina tiene un sistema de regulación de temperatura para evitar tensiones internas. Esto garantiza una gran resistencia al choque térmico. Todos estos factores hacen posible un proceso de corte de alta calidad y excelente precisión.

Parámetros de la cizalla hidráulica para láminas de metal QC12K con controlador E200PS
Tipo Grosor máximo(mm) Cutting
length(mm)
Throat
Depth(mm)
Shearing
Angle(°)
Blade
length (mm)
Shearing
speed (Cuts/min)
Back Gauge
Specification
Front Holder
Quantity
Motor
Power
(kw)
Oil Tank
Capacity (L)
Weight
(kg)
L*W*H
(mm)
<450N / mm2 <700N / mm2 Recorrido (mm) Speed
(mm/sec)
Number
(PCS)
Length
(mm)
4x2500 4 2.5 2500 100 l°30' 2600 10~12 600 180 3 800 5.5 220 3800 3040*1610*1620
4x3200 4 2.5 3200 100 l°30' 3300 10~12 600 180 3 800 5.5 290 5000 3840*1610*1620
4x4000 4 2.5 4000 100 1°30' 4100 8~10 600 180 4 800 5.5 290 6500 4600*1700*1700
4x6000 4 2.5 6000 100 l°30' 6100 5~7 600 180 6 800 11 380 11000 6460*2100*3200
Componentes de la cizalla hidráulica para láminas de metal QC12K con controlador E200PS
  • Sistema de control CNC Estun E200PS;
  • Control de posición del indicador trasero;
  • Indicador trasero controlado por cambiador de frecuencia;
  • Husillo de bolas TBI y guía lineal con 0.05mm de precisión.
  • Válvula hidráulica alemana Bosch-Rexroth
  • Conector de tubos alemán EMB
  • Motor principal alemán Siemens
  • Componentes electrónicos franceses Schneider
  • Protección contra sobrecarga hidráulica y eléctrica
  • Alineación por luz
  • Cuchillas especiales de 6CrW2Si para cortar metal
Detalles de la cizalla hidráulica para láminas de metal QC12K con controlador E200PS

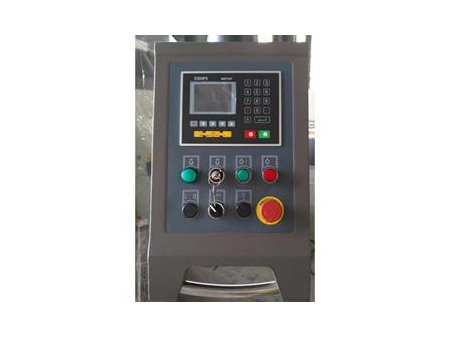

Sistema CNC Estun E200PS
El Sistema CNC Estun E200PS utiliza tecnología CAN; el servomotor controla los ejes X e Y con gran precisión y una resolución de hasta 0.001.
Funciones de backup y recuperación de datos: pueden recuperarse los parámetros para reducir los costos de mantenimiento.
La cizalla hidráulica para láminas de metal QC12K con controlador E200PS tiene un sistema de detección de errores y alarma automático, por lo cual los ajustes y el mantenimiento se realizan fácilmente.
Certificación CE.

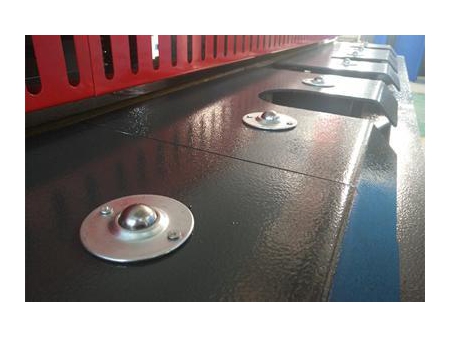

1. La cizalla hidráulica para láminas de metal QC12K con controlador E200PS tiene una mesa de trabajo movible y un dispositivo frontal de carga de material, lo cual hace que la carga del material sea conveniente y asegura que las piezas no se dañen.
2. El dispositivo de presión del material tiene cilindros paralelos que compactan el material y una capa de goma. Cuando la superficie de la lámina de metal no es lisa, el dispositivo de presión es se estira hacia la lámina sin dañar su superficie.

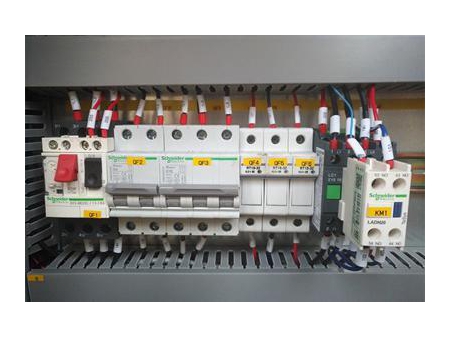

La cizalla hidráulica para láminas de metal QC12K con controlador E200PS tiene componentes eléctricos Schneider que garantizan su funcionamiento estable.

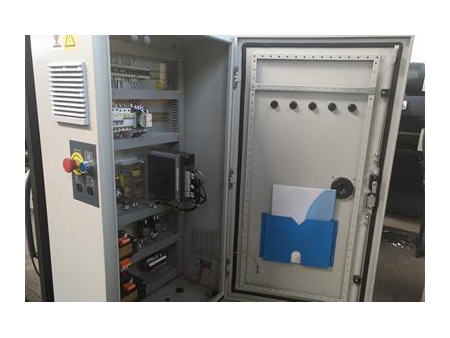

Cuando la cabina eléctrica se abre, la máquina se apaga automáticamente como medida de seguridad.

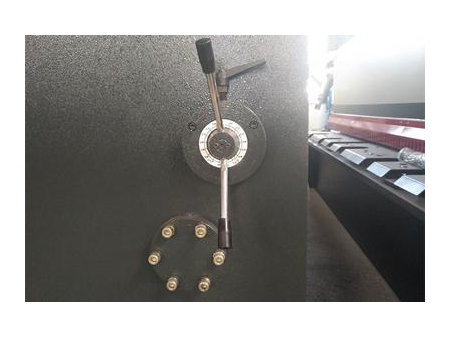

  • Ajuste manual rápido de espacio entre cuchillas; fácil de operar y ajustar

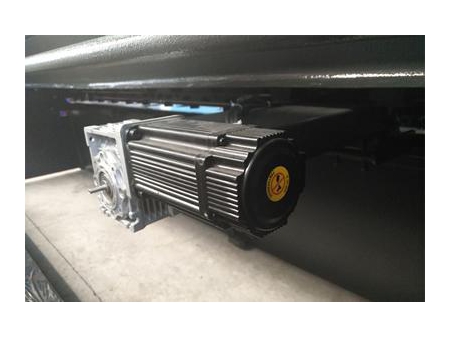

  • Servomotor para indicador trasero

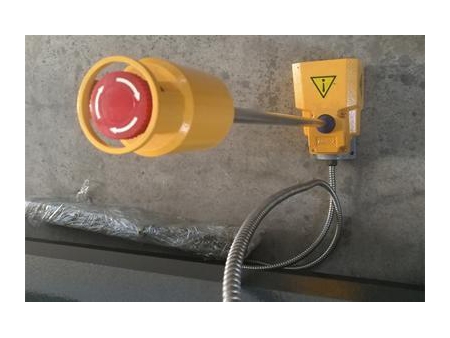

  • Interruptor de apagado de pie para casos de emergencia que garantiza la seguridad del operario.

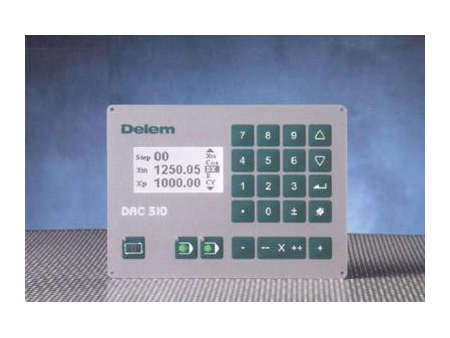

El sistema de control CNC DAC310 se puede agregar al equipo si el cliente lo requiere.
* Pantalla LCD de 275*48 pixeles de alta definición
* Control del indicador trasero
* Control del hueco entre cuchillas
* Control del golpe de corte
* Ubicación del indicador trasero y valores de programación mostrados al mismo tiempo
* Conteo de cortes
* 100 procedimientos
* Instalación tipo panel
* Control por servomotor/ por cambiador de frecuencia/por motor de dos velocidades con corriente alterna

Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
