Válvula de bola de acero al carbono de 3 piezas de alta presión
Solicite un presupuesto
- Clasificaciones de presión:
7000 PSI para 1/4" a 3/8"
5800PSI para 1/2"
4600PSI para 3/4" y mayores) - Rango de temperatura: -20 °F a 175 °F (-30 ° C a 80 ° C)
- Diseño de puerto completo de 3PC, vástago a prueba de explosiones
- Manija de palanca

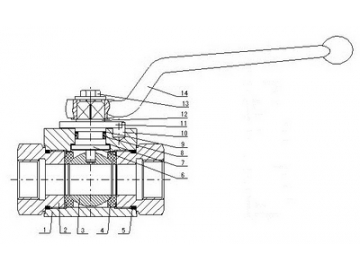

| Nombre de la parte | Material | |
| 1 | Cuerpo | Acero al carbono, revestimiento de fosfato de zinc |
| 2 | Tapa | Acero al carbono, revestimiento de fosfato de zinc |
| 3 | Bola | Acero cromado |
| 4 | Asiento | POM |
| 5 | Sello de la tapa | Anillo O NBR |
| 6 | Vástago | Acero zincado |
| 7 | Anillo de cierre | ABS |
| 8 | Anillo O | NBR |
| 9 | Roldana | Acero zincado |
| 10 | Perno de parada | Acero zincado |
| 11 | Placa de parada | Acero zincado |
| 12 | Roldana de resorte | Acero zincado |
| 13 | Tornillo | Acero zincado |
| 14 | Mango o manija | Acero zincado |
Pulgadas/Métrica (mm)
| Item # | Tamaño (d1) | LW | L2 | L | B | H | H1 | H2 | |||||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| 32H965 | 3/8" | 0.39 | 10 | 4.72 | 120 | 2.83 | 72 | 1.26 | 32 | 3.23 | 82 | 0.67 | 17 | 0.39 | 10 |
| 32H966 | 1/2" | 0.51 | 13 | 4.72 | 120 | 3.27 | 83 | 1.38 | 35 | 3.23 | 82 | 0.67 | 17 | 1.57 | 40 |
| 32H967 | 3/4" | 0.79 | 20 | 6.69 | 170 | 3.74 | 95 | 1.89 | 48 | 4.61 | 117 | 0.94 | 24 | 2.24 | 57 |
| 32H968 | 1" | 0.98 | 25 | 6.69 | 170 | 4.45 | 113 | 2.24 | 57 | 4.92 | 125 | 1.12 | 29 | 2.52 | 64 |
