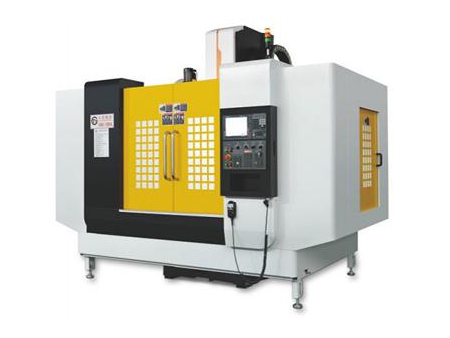

Centro de mecanizado vertical con 2 guías lineales, series L-1060

Solicite un presupuesto

Nosotros: http://tycncmachine.com.ar/1-4-2-l-1060-cnc-machining-center.html

El centro de mecanizado vertical guía cuadrada Z y guías lineales XY serie L-1060, posee guías verticales en los ejes XY, y una guía cuadrada en el eje Z. Estas características permiten un transporte rápido de las piezas de mecanizado, mejorando la eficiencia de trabajo. Los ejes X, Y, y Z de este modelo de centro de mecanizado son de 100mm, 600mm and 600mm, respectivamente. Su tabla de trabajo tiene una capacidad máxima de 800kg.

Parámetros técnicos

Modelo	L-1060
Trayectoria
Desplazamiento del eje X (mm)	1000
Desplazamiento del eje Y (mm)	600
Desplazamiento del eje Z (mm)	600
Distancia del extreme del eje al centro de la tabla (mm)	150-750
Distancia entre el centro del eje y la columna (mm)	600
Tabla de trabajo
Dimensiones de la tabla de trabajo (mm)	1200×600
Peso máximo en la tabla (kg)	800
Cantidad de T-slot	5
Tamaño del T-slot (mm)	18
Eje
Velocidad estándar del eje (r.p.m)	8000
Velocidad no estándar del eje (r.p.m)	12000-15000
Potencia del eje (KW)	15 (11)
Cono del eje	BT-40
Alimentación
Velocidad de alimentación triaxial (mm/min)	30000/30000/18000
Alimentación de cortado triaxial (mm/min)	1-8000
Otros
Potencia del motor de los tres ejes (KW)	3/3/3
Precisión de posicionamiento (mm)	±0.005/300
Reproductibilidad (mm)	±0.003/300
Sistema de control	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque refrigerante (bomba) (HP)	1/2
Toma de potencia (KVA)	35
Presión del aire (bar)	6-7
Peso de la máquina (kg)	8000
Dimensiones de la máquina (mm)	3310×2650×2900
