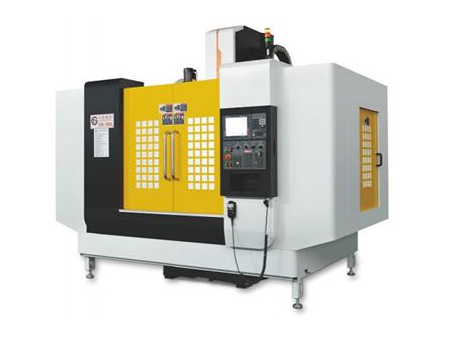

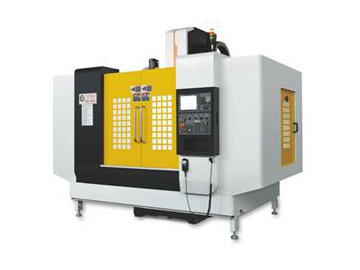

Centro de mecanizado vertical con 2 guías lineales

Solicite un presupuesto

Nosotros: http://tycncmachine.com.ar/1-4-cnc-vertical-machining-center-xy-linear.html

Este modelo de centro de mecanizado vertical adopta una guía cuadrada (eje Z), y guías lineales (XY) simultáneamente. Estas características permiten el desplazamiento rápido de los materiales. Del mismo modo, el husillo soporta una mayor presión que el centro de mecanizado vertical de guías lineales. Por si fuera poco, los productos resultantes de esta máquina presentan una mayor precisión que otros centros de mecanizado.

Modelos de centro de mecanizado vertical (guía cuadrada Z, y guías lineales XY) fabricadas por Tying CNC

Desplazamiento del eje X:800mm
Desplazamiento del eje Y:500mm
Desplazamiento del eje Z:500mm
Precisión de posicionamiento:±0.005/300mm
Peso máximo en la tabla:600kg
Velocidad del eje (estándar): 8000 rpm
2. Desplazamiento del eje X:1000mm
  Desplazamiento del eje Y:600mm
  Desplazamiento del eje Z:600mm
  Precisión de posicionamiento:±0.005/300mm
  Peso máximo en la tabla:800kg
  Velocidad del eje (estándar): 8000 rpm

Ejemplares procesados por el centro de mecanizado vertical (guía cuadrada Z, y guías lineales XY)

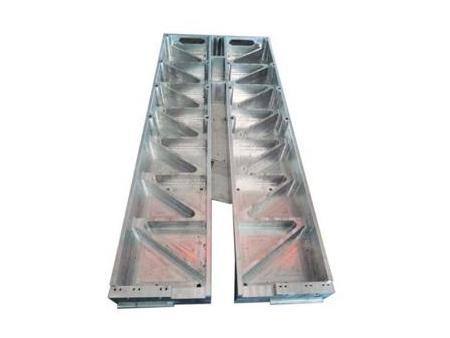

Piezas grandes

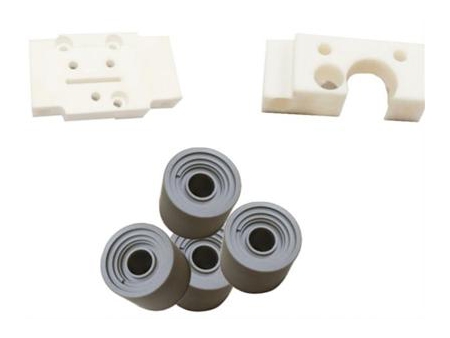

Piezas de plástico para industria

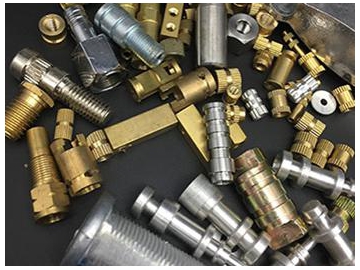

Accesorios de hardware

Características

La base tiene un diseño de estructura tipo A, para una mejor absorción de las vibraciones.
La estructura de la máquina está hecha de hierro fundido Meehanite, y tratado por templado para aliviar el estrés interno, al mismo tiempo que se garantiza la rigidez, precisión, y durabilidad del equipo.
Los extremos del canal-guía poseen una doble tuerca para su ajuste. Los soportes de los extremos tienen 5 cojinetes de bolas para sellado estiradas para asegurar una precisión homogénea en caso de expansión térmica.
El sistema de lubricación garantiza la uniformidad del aceite por la máquina, permitiendo al centro de mecanizado mantener una lubricación adecuada y así prolongar su vida útil.

Estas partes, como el sistema de control o el depósito de herramientas son personalizables bajo petición de los clientes. Haga clic en las para obtener información detallada.
