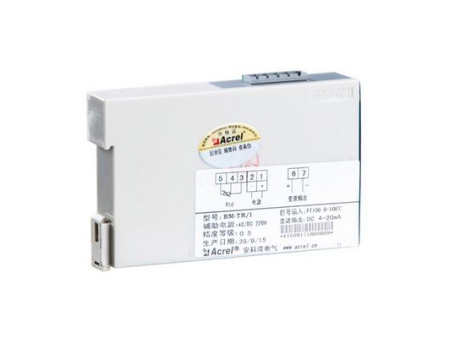

Aislador de Señal Analógica; Convertidor de Señal Analógica
Solicite un presupuesto
El aislador de señal analógica proporciona aislamiento para una señal de voltaje o corriente CC de entrada de un solo canal y la convierte en dos salidas analógicas aisladas. Puede utilizarse con transductores para generar canales de señal para dispositivos de programación u otros canales de señal conectados a indicadores de señal de campo. Debido a su señal de entrada de un solo canal, el aislador de señal analógica mantiene constante la caída de voltaje, hasta 3,5 V, independientemente de la carga. El voltaje de aislamiento del optoacoplador es de hasta 2 kV.
Especificaciones
| Parámetros Técnicos | Índice | |
| Entrada | Rango | Corriente: 4-20mA, 0-1mA, 0-20mA Voltaje: DC 0-75mV, 0-5V, 0-10V, 0-300V |
| Impedancia | Variable, Caída de tensión hasta 3.5V | |
| Sobrecarga | Corriente: 100mA o 1W Voltaje: 50V at 0-10V | |
| Salida | Rango | Circuito 1: DC 4-20mA;Circuito 2: DC 4-20mA o DC 0-5V |
| Carga | Corriente: ≤500Ω; Voltaje: ≥1kΩ | |
| Ajuste cero | 15% | |
| Ajuste de extensión | 15% | |
| Protección | protección contra corto circuítos | |
| Fuente de alimentación | Rango y valor nominal | DC 24V (alternativamente DC 18V-36V) |
| Otros | Precisión/linealidad | 0,5% de la escala completa máxima |
| Efecto de temperatura | ≤200ppm/℃ | |
| Tiempo de respuesta | ≤400ms | |
| Voltaje de aislamiento | 2kV entre entrada y cada salida y entre fuente de alimentación y salida | |
| Temperatura de trabajo/almacenamiento | 10℃ ~ 55℃/-25 ~ 70℃ | |
| Método de instalación | Con riel guía TS35 | |
