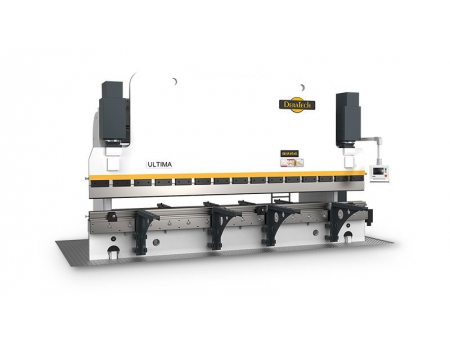

Prensa plegadora híbrida CNC de servicio pesado

Solicite un presupuesto

Nosotros: http://rt-machinetools.es/1-4-cnc-heavy-duty-hybrid-press-brake.html

Máquina plegadora de chapa metálica

Serie UBB-D

Máquina plegadora de chapa metálica

Serie UBB-D

La prensa plegadora híbrida de servicio pesado de la serie UBB-D adopta el sistema de accionamiento híbrido de aceite-eléctrico patentado de DeraTech (Patente No: 201721645295.3), que se aplica exclusiva y globalmente por primera vez en máquinas plegadoras de servicio pesado de gran tonelaje. Este sistema de propulsión híbrido aceite-eléctrico tiene las ventajas de ahorro de energía, alta eficiencia, respeto al medio ambiente y respuesta rápida.

Ahorro de energía: Requiere solo 1/4 del volumen de aceite hidráulico utilizado en las máquinas plegadoras CNC tradicionales mientras mantiene un aumento de temperatura más bajo, protegiendo eficazmente el rendimiento de los componentes hidráulicos.

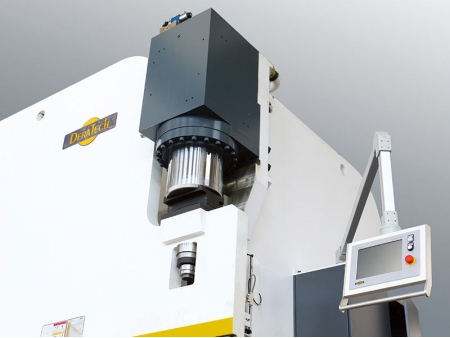

Equipado con cilindros de aceite estructural especialmente desarrollados (Patente No: 201721644984.2): Logra un funcionamiento suave y de alta velocidad de la corredera, lo que mejora en gran medida la eficiencia de la máquina.
Estructura de inserción para troquel inferior: La ranura inferior del troquel se puede ajustar de 50mm a 200mm, lo que proporciona una operación rápida y conveniente.

UBB800-7000D
Prensa plegadora híbrida
UBB-400/6000D
Prensa plegadora híbrida

Aplicaciones

La plegadora de servicio pesado es aplicable para:

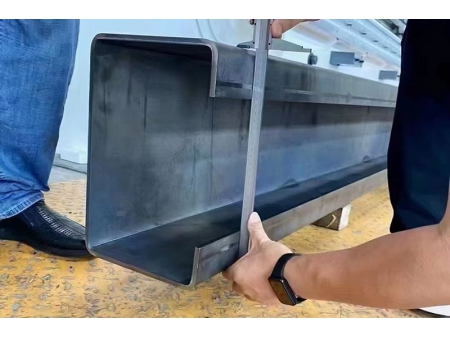

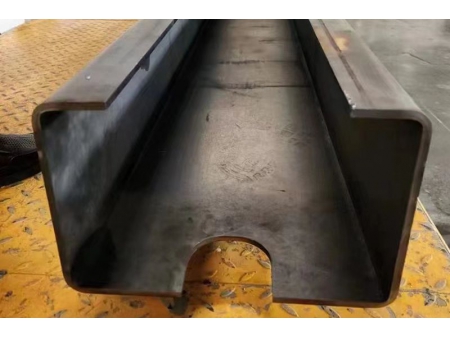

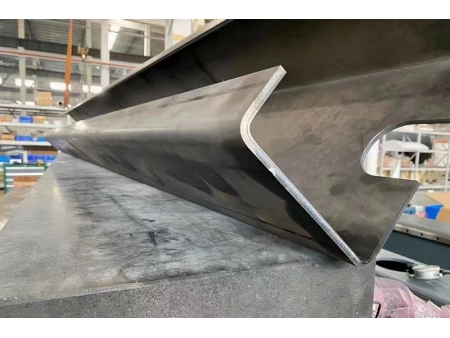

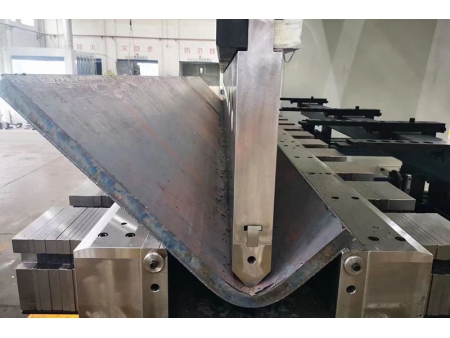

Plegado de chapa
Fabricación de estructuras de acero
Prensas para la construcción naval
Fabricación de puentes de acero
Fabricación de maquinaria pesada
Fabricación de recipientes a presión

Parámetros

(capacidad de plegado: 400 a 800 ton)

Modelo	Fuerza (kN)	A	B	C	D	E	Volumen de aceite (L)	Potencia principal (kW)	Carrera del eje X (mm)	Max. velocidad (mm/s)			Dimensiones (LAnAl) (mm)	Peso (kg)
Modelo	Fuerza (kN)	Max. longitud de plegado (mm)	Distancia entre montantes (mm)	Profundidad de garganta (throat) (mm)	Carrera del cilindro (mm)	Altura de apertura (mm)	Volumen de aceite (L)	Potencia principal (kW)	Carrera del eje X (mm)	Longitud	Ancho	Altura	Dimensiones (LAnAl) (mm)	Peso (kg)
UBB-400/3200D	4000	3200	2600	450	300	600	2×120	2×8.5	1000	110	0～8	110	346023503600	24500
UBB-400/4000D	4000	4000	3200	450	300	600	2×120	2×8.5	1000	110	0～8	110	426023503600	27300
UBB-400/5000D	4000	5000	4000	450	300	600	2×120	2×8.5	1000	100	0～8	100	526023504700	33500
UBB-400/6000D	4000	6000	5000	450	300	600	2×120	2×8.5	1000	100	0～8	100	626023505000	39000
UBB-400/7000D	4000	7000	6000	450	300	600	2×120	2×8.5	1000	100	0～8	100	726023505500	44000
UBB-400/8000D	4000	8000	7000	450	300	600	2×120	2×8.5	1000	100	0～8	100	826023505900	50000
UBB-500/3200D	5000	3200	2600	500	300	600	2×150	2×12.4	1000	90	0～7	90	348025804600	31500
UBB-500/4000D	5000	4000	3200	500	300	600	2×180	2×12.4	1000	90	0～7	90	426025804700	35000
UBB-500/5000D	5000	5000	4000	500	300	600	2×180	2×12.4	1000	90	0～7	90	526025804900	39000
UBB-500/6000D	5000	6000	5000	500	300	600	2×180	2×12.4	1000	90	0～7	90	626025805200	45000
UBB-500/7000D	5000	7000	6000	500	300	600	2×180	2×12.4	1000	90	0～7	90	726025805500	50000
UBB-500/8000D	5000	8000	7000	500	300	600	2×180	2×12.4	1000	90	0～7	90	826025805900	57000
UBB-600/4000D	6000	4000	3200	550	300	600	2×180	2×17.8	1000	90	0～7	90	426035304950	43000
UBB-600/5000D	6000	5000	4000	550	300	600	2×180	2×17.8	1000	90	0～7	90	526035305050	48000
UBB-600/6000D	6000	6000	5000	550	300	600	2×180	2×17.8	1000	90	0～7	90	626035305200	54000
UBB-600/7000D	6000	7000	6000	600	350	700	2×180	2×17.8	1000	90	0～7	90	726035305600	63000
UBB-600/8000D	6000	8000	7000	600	350	700	2×180	2×17.8	1000	90	0～7	90	826035306000	71000
UBB-700/4000D	7000	4000	3200	650	350	700	2×180	2×17.8	1000	90	0～7	90	426036005300	49000
UBB-700/5000D	7000	5000	4000	650	350	700	2×180	2×17.8	1000	90	0～7	90	526036005500	55000
UBB-700/6000D	7000	6000	5000	650	350	700	2×180	2×17.8	1000	90	0～7	90	626036005700	62000
UBB-700/7000D	7000	7000	6000	650	350	700	2×180	2×17.8	1000	90	0～7	90	726036005900	70000
UBB-700/8000D	7000	8000	7000	650	350	700	2×180	2×17.8	1000	90	0～7	90	826036006200	79000
UBB-800/4000D	8000	4000	3200	700	400	800	2×220	2×21.4	1000	90	0～7	90	426036505700	62000
UBB-800/5000D	8000	5000	4000	700	400	800	2×220	2×21.4	1000	90	0～7	90	526036505900	69000
UBB-800/6000D	8000	6000	5000	700	400	800	2×220	2×21.4	1000	90	0～7	90	626036506000	76000
UBB-800/7000D	8000	7000	6000	700	400	800	2×220	2×21.4	1000	90	0～7	90	726036506200	84000
UBB-800/8000D	8000	8000	7000	700	400	800	2×220	2×21.4	1000	90	0～7	90	826036506600	94000
UBB-1000/5000D	10000	5000	4000	800	400	950	2×420	2×25.2	1000	70	0～7	70	535041006300	89000
UBB-1000/6000D	10000	6000	5000	800	400	950	2×420	2×25.2	1000	70	0～7	70	635041006400	99000
UBB-1000/7000D	10000	7000	6000	800	400	950	2×420	2×25.2	1000	70	0～7	70	735041006600	109000
UBB-1000/8000D	10000	8000	7000	800	400	950	2×420	2×25.2	1000	70	0～7	70	835041006800	119000
UBB-1000/10000D	10000	10000	9000	800	400	950	2×420	2×25.2	1000	70	0～7	70	1035041007600	143000
UBB-1000/12000D	10000	12000	10000	800	400	950	2×420	2×25.2	1000	70	0～7	70	1235041008500	167000
UBB-1200/5000D	12000	5000	4000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	535042006400	102000
UBB-1200/6000D	12000	6000	5000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	635042006600	112000
UBB-1200/7000D	12000	7000	6000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	735042006800	123000
UBB-1200/8000D	12000	8000	7000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	835042007000	135000
UBB-1200/10000D	12000	10000	9000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	1035042007900	162000
UBB-1200/12000D	12000	12000	10000	1000	400	1000	2×420	2×25.2	1000	60	0～6	60	1235042008800	186000

Detalles

Escala lineal de alta precisión

Equipado con una escala lineal que ofrece una precisión de medición de 0.005 mm, lo que garantiza el funcionamiento sincronizado de los ejes Y1 e Y2.
Mesa de bombeo de compensación mecánica

La mesa de bombeo proporciona una compensación mecánica a las deflexiones, lo que garantiza la alta precisión de la flexión.

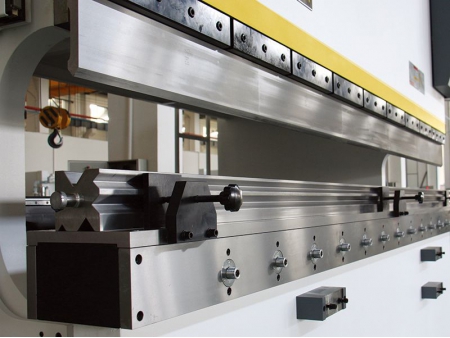

Utillaje estándar de prensas plegadoras (punzones y matrices)

Todos los punzones y matrices están endurecidos por temple para una alta durabilidad. (También están disponibles herramientas de prensa plegadora personalizadas)

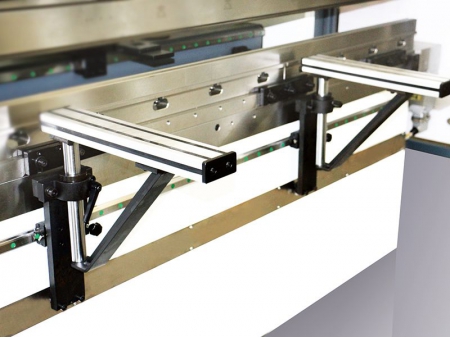

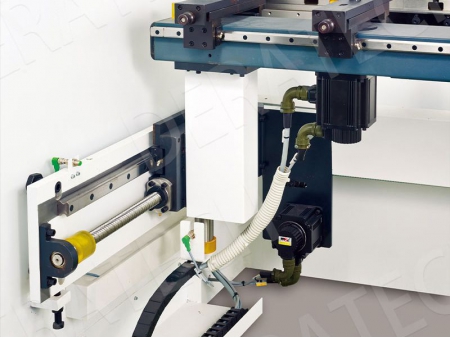

Tope trasero estable

Accionado por servomotor y mecanismo de husillo de bolas, que ofrece un funcionamiento rápido y eficiente con una alta precisión de posicionamiento; El diseño de múltiples estaciones proporciona un amplio rango de manipulación;
El control de un solo eje o el control de múltiples ejes es opcional;
Diseño razonable de la estructura

Configuración estándar de 3 1 ejes, es decir, ejes Y1-Y2 (controla el movimiento arriba/abajo de los cilindros izquierdo y derecho), eje X (controla el movimiento delantero/trasero del tope trasero), eje W (controla la mesa de bombeo de compensación mecánica)
Suiza Cybelec CT12

Sistema CNC opcional

Italia ESA S640
Italia ESA S860W-18.5
Suiza Cybelec VT-19
