Prensa plegadora híbrida servo doble CNC

Solicite un presupuesto

Nosotros: http://rt-machinetools.es/1-3-cnc-double-servo-hybrid-press-brake.html

Máquina plegadora de chapa metálica

Serie UBB-D

Máquina plegadora de chapa metálica

Serie UBB-D

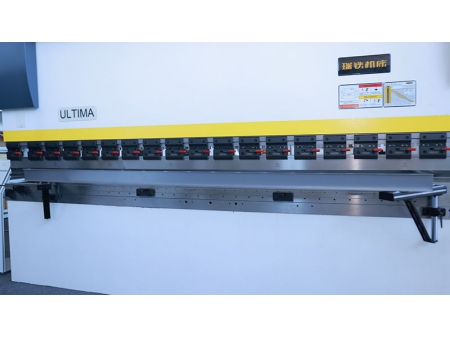

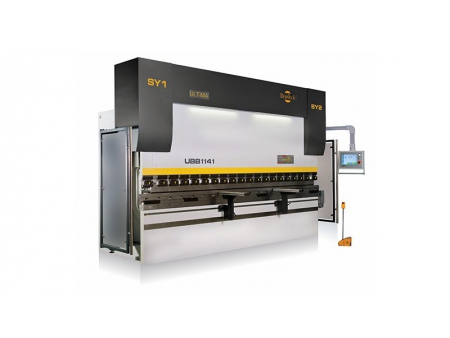

La prensa plegadora híbrida de doble servo de la serie UBB-D, desarrollada por DERATECH, es un producto patentado (2017112435900) de nuestra empresa. Con un conjunto de servomotores y servobombas tanto en el lado izquierdo como en el derecho, controla el buen funcionamiento de los ejes Y1 e Y2, proporcionando una velocidad de respuesta más rápida.

Alta eficiencia y velocidad rápida: Mediante el uso de dos servomotores independientes para controlar el bloque deslizante y los circuitos hidráulicos avanzados, se aumenta la velocidad de trabajo del bloque deslizante, lo que reduce el tiempo de respuesta y mejora la eficiencia.
Ahorro de energía: Con servos dobles y tanques de aceite dobles, ahorra aproximadamente un 50% del consumo de aceite en comparación con las plegadoras hidráulicas tradicionales, al tiempo que prolonga el tiempo de uso del aceite hidráulico.
Bajo ruido: El uso de servos duales reduce significativamente el ruido durante la producción.

Aplicaciones

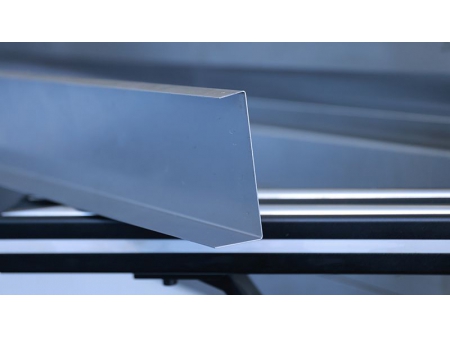

Esta máquina plegadora de chapa se puede aplicar para la fabricación de:

Paneles de carrocería
Carcasas de refrigerador
Carcasas y soportes electrónicos
Placas de acero inoxidable
y más

Parámetros

(capacidad de plegado: 80 a 320 ton)

Modelo	Fuerza (kN)	A	B	C	D	E	Potencia principal (kW)	Volumen de aceite (L)	Carrera del eje X (mm)	Carrera del eje R (mm)	Max. velocidad (mm/s)			Dimensiones (LAnAl) (mm)	Peso (kg)
Modelo	Fuerza (kN)	Max. longitud de plegado (mm)	Distancia entre montantes (mm)	Profundidad de garganta (throat) (mm)	Carrera del cilindro (mm)	Altura de apertura (mm)	Potencia principal (kW)	Volumen de aceite (L)	Carrera del eje X (mm)	Carrera del eje R (mm)	Velocidad de aproximación	Velocidad de trabajo	Velocidad de retorno	Dimensiones (LAnAl) (mm)	Peso (kg)
UBB-80/2500D	800	2500	2000	300	160	425	2 ×3.7	2 ×70	450	200	300	0-20	250	299014702410	6100
UBB-100/3200D	1000	3200	2700	400	200	475	2 ×5.5	2 ×70	450	200	300	0-15	220	370015502645	7800
UBB-110/2500D	1100	2500	2000	400	225	500	2 ×5.5	2 ×70	600	200	300	0-15	220	301016702720	7900
UBB-110/3200D	1100	3200	2700	400	225	500	2 ×5.5	2 ×70	600	200	300	0-15	220	371016702720	9000
UBB-110/4100D	1100	4100	3600	500	225	500	2 ×5.5	2 ×70	600	200	300	0-15	220	461017702720	10900
UBB-130/2500D	1300	2500	2000	400	225	500	2 ×5.5	2 ×70	600	200	300	0-15	220	301016702720	7900
UBB-130/3200D	1300	3200	2700	400	225	500	2 ×5.5	2 ×70	600	200	300	0-15	220	371016702720	9000
UBB-130/4100D	1300	4100	3600	500	225	500	2 ×5.5	2 ×70	600	200	300	0-15	220	461017702720	11300
UBB-130/5100D	1300	5100	4600	400	225	500	2 ×5.5	2 ×70	600	200	200	0-15	160	561018202960	15200
UBB-130/6100D	1300	6100	5600	400	225	500	2 ×5.5	2 ×70	600	200	200	0-15	160	661018203110	17700
UBB-160/3200D	1600	3200	2700	400	200	475	2 ×5.5	2 ×70	600	200	300	0-15	200	372017002685	9800
UBB-160/4100D	1600	4100	3600	500	200	475	2 ×5.5	2 ×70	600	200	300	0-15	200	462017002685	11500
UBB-170/2500D	1700	2500	2000	400	225	500	2 ×5.5	2 ×70	600	200	300	0-15	200	303016802720	8800
UBB-170/3200D	1700	3200	2700	400	225	500	2 ×5.5	2 ×70	600	200	300	0-15	200	373016802720	10100
UBB-170/4100D	1700	4100	3600	500	225	500	2 ×5.5	2 ×70	600	200	300	0-15	200	463017902720	12100
UBB-170/5100D	1700	5100	4600	400	225	500	2 ×7.5	2 ×120	600	200	180	0-15	130	563018002960	17000
UBB-170/6100D	1700	6100	5600	400	225	500	2 ×7.5	2 ×120	600	200	180	0-15	130	663018003160	20000
UBB-230/2500D	2300	2500	2000	420	225	500	2 ×7.5	2 ×120	600	200	160	0-15	160	304017002720	10500
UBB-230/3200D	2300	3200	2700	420	225	500	2 ×7.5	2 ×120	600	200	160	0-15	160	375017002720	11800
UBB-230/4100D	2300	4100	3600	420	225	500	2 ×7.5	2 ×120	600	200	160	0-15	160	465017002720	13700
UBB-230/5100D	2300	5100	4600	420	225	500	2 ×7.5	2 ×120	600	200	150	0-15	150	564018803060	18600
UBB-230/6100D	2300	6100	5600	420	225	500	2 ×7.5	2 ×120	600	200	150	0-15	150	664018803210	21600
UBB-250/2500D	2500	2500	2000	400	250	525	2 ×7.5	2 ×120	600	200	150	0-15	150	305019202975	12100
UBB-250/3200D	2500	3200	2700	400	250	525	2 ×7.5	2 ×120	600	200	150	0-15	150	375019202975	14000
UBB-250/4100D	2500	4100	3600	400	250	525	2 ×7.5	2 ×120	600	200	150	0-15	150	465019202975	16000
UBB-250/5100D	2500	5100	4600	400	250	525	2 ×7.5	2 ×120	600	200	130	0-15	130	565019203125	21200
UBB-250/6100D	2500	6100	5600	400	250	525	2 ×7.5	2 ×120	600	200	130	0-15	130	665019203325	24600
UBB-320/3200D	3200	3200	2700	400	300	575	2 ×7.5	2 ×120	600	200	120	0-12	130	393021103205	17700
UBB-320/4100D	3200	4100	3600	400	300	575	2 ×7.5	2 ×120	600	200	120	0-12	130	483021103205	20300
UBB-320/5100D	3200	5100	4600	400	300	575	2 ×7.5	2 ×120	600	200	100	0-12	110	583021503690	26100
UBB-320/6100D	3200	6100	5600	400	300	575	2 ×7.5	2 ×120	600	200	100	0-12	110	683021503855	30400
