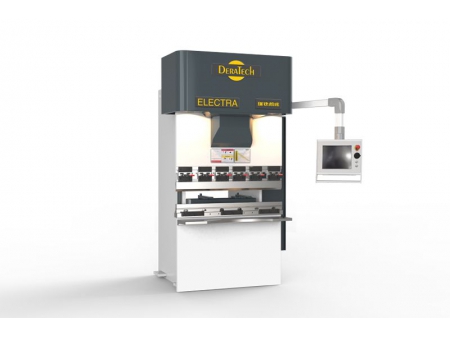

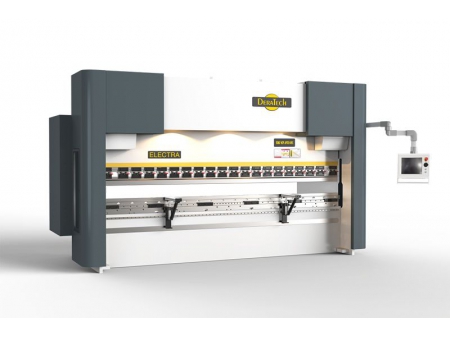

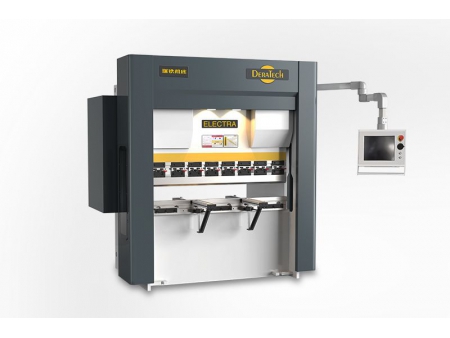

Prensa plegadora servoeléctrica CNC
Serie EPP
Serie EPP
La prensa plegadora servoeléctrica CNC de la serie EPP es una máquina dobladora servo eléctrica recientemente desarrollada, que supera las limitaciones de los modelos servo eléctricos anteriores. También es la invención patentada de nuestra empresa (ZL202011465863.8), con muchas características y ventajas innovadoras que satisfacen la demanda actual del mercado:
- La combinación de un servomotor de alto rendimiento y un husillo de bolas de alta carga garantiza una alta precisión de plegado, una alta eficiencia de conversión de energía y una velocidad de prensado de hasta 60 mm/s.
- El sistema de lubricación automática protege eficazmente los componentes de la transmisión y reduce los fallos mecánicos.
- Libre de los problemas de fugas de aceite en las máquinas dobladoras tradicionales, lo que resulta en bajos costos de mantenimiento.
- EPP-35/1250
Prensa plegadora eléctrica - EPP-50/1650
Prensa plegadora eléctrica - EPP-130/4100
Prensa plegadora eléctrica
- Procesamiento de muros cortina de aluminio
- Procesamiento de doblado de acero inoxidable

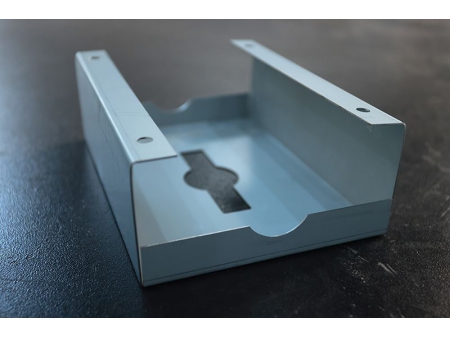

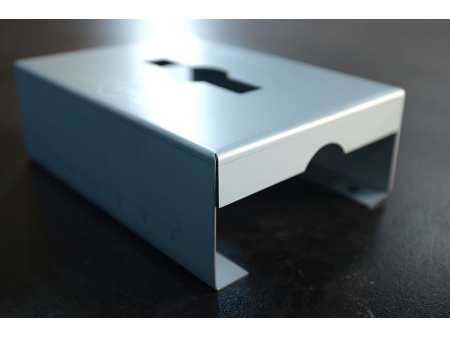

- Procesamiento de doblado de carcasas/gabinetes
- Doblado de utensilios de cocina
- Procesamiento de componentes de maquinaria agrícola
- Mantenimiento de vehículos
- Procesamiento de componentes de maquinaria de ingeniería
- Procesamiento de componentes de ascensores
- Procesamiento de pequeños electrodomésticos (incluidos los accesorios de iluminación)
(capacidad de plegado: 30 a 160 ton)
| Modelo | Fuerza (kN) | A | B | C | D | E | Potencia media (kW) | Carrera del eje X (mm) | Carrera del eje R (mm) | Max. velocidad (mm/s) | Dimensiones (L*An*Al) (mm) | Peso (kg) | ||
| Max. longitud de plegado (mm) | Distancia entre montantes (mm) | Profundidad de garganta (throat) (mm) | Carrera del cilindro (mm) | Altura de apertura (mm) | Aproximación | Velocidad de trabajo | Velocidad de retorno | |||||||
| 300 | 1250 | 900 | 200 | 180 | 430 | 1.1 | 450 | 100 | 200 | 0-30 | 200 | 1650*1450*2610 | 3500 | |
| 400 | 1300 | 900 | 300 | 200 | 470 | 2.3 | 450 | 100 | 200 | 0-30 | 200 | 1880*1610*2490 | 4400 | |
| 500 | 1650 | 1200 | 300 | 200 | 470 | 2.4 | 450 | 100 | 200 | 0-30 | 200 | 2180*1610*2490 | 4800 | |
| 600 | 2050 | 1700 | 300 | 200 | 470 | 2.6 | 450 | 200 | 200 | 0-30 | 200 | 2680*1610*2560 | 5400 | |
| 700 | 2500 | 2000 | 300 | 200 | 470 | 2.7 | 450 | 200 | 200 | 0-30 | 200 | 2990*1610*2545 | 6800 | |
| 1100 | 2500 | 2000 | 400 | 250 | 525 | 3.9 | 600 | 200 | 200 | 0-30 | 200 | 3000*1860*3035 | 10200 | |
| 1100 | 3200 | 2700 | 400 | 250 | 525 | 3.9 | 600 | 200 | 200 | 0-30 | 200 | 3900*1860*3035 | 11600 | |
| 1100 | 4100 | 3600 | 550 | 250 | 540 | 3.9 | 600 | 200 | 200 | 0-30 | 200 | 4800*2010*3050 | 13500 | |
| 1300 | 2500 | 2000 | 400 | 250 | 525 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 3000*1860*3035 | 10300 | |
| 1300 | 3200 | 2700 | 400 | 250 | 525 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 3900*1860*3035 | 11700 | |
| 1300 | 4100 | 3600 | 550 | 250 | 540 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 4800*2010*3050 | 13900 | |
| 1300 | 5100 | 4600 | 550 | 250 | 540 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 5600*2010*3050 | 17000 | |
| 1300 | 6100 | 5600 | 550 | 250 | 540 | 4.8 | 600 | 200 | 200 | 0-30 | 200 | 6800*2010*3120 | 19200 | |
| 1600 | 2500 | 2000 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 3000*2000*3150 | 11800 | |
| 1600 | 3200 | 2700 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 3900*2000*3150 | 13200 | |
| 1600 | 4100 | 3600 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 4800*2000*3150 | 15500 | |
| 1600 | 5100 | 4600 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 5600*2010*3200 | 19000 | |
| 1600 | 6100 | 5600 | 400 | 250 | 525 | 4.8 | 600 | 200 | 150 | 0-30 | 150 | 6800*2010*3250 | 21000 | |
Nota: 1 El banco de trabajo con ★ en la esquina superior derecha no tiene dispositivo de compensación mecánica
- Dispositivo de sujeción rápida de precisión
Equipado con abrazaderas rápidas de precisión, reduce efectivamente el tiempo requerido para los cambios de herramientas, mejora la eficiencia de la producción y tiene una mayor capacidad de carga.
- Estructura de tope trasero de aleación de aluminio ligera y compacta
Configuración estándar para el modelo de 25-35 toneladas
- Estructura precisa y estable del tope trasero
Configuración estándar para el modelo de 50-130 toneladas

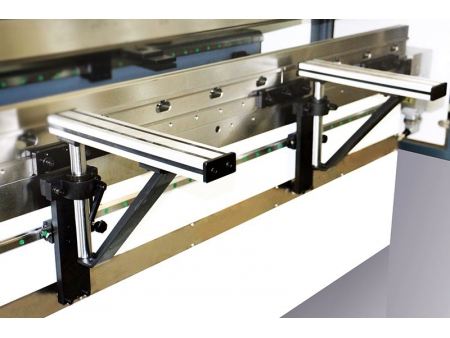

- Palet frontal móvil
Configuración estándar para el modelo de 100-130 toneladas
- Palet fijo: Ligero y compacto, fácil de mover
Configuración estándar para el modelo de 50-70 toneladas
- Dispositivo de compensación mecánica de alta precisión
Equipado con un sistema de compensación de cuña de alta precisión controlado por un sistema CNC, proporciona una compensación precisa para garantizar una precisión de flexión estable.
- Unidad de medida
Equipada con una regla de rejilla europea de gran prestigio con una resolución de hasta 5um, esta unidad puede lograr una detección síncrona de alta precisión de la precisión de flexión.
- Sistema autolubricante
Evita el desgaste del husillo de bolas, proporciona protección contra la corrosión de la superficie y garantiza un sellado hermético contra el polvo.
- Mecanismo de conexión especial entre la corredera superior y el husillo de bolas
La placa deslizante superior está conectada a través de un mecanismo especial para proteger eficazmente el componente móvil central, el husillo de bolas, lo que garantiza un funcionamiento suave de la máquina.
- Tecnología de estructura de transmisión combinada de múltiples accionamientos
Debido a factores como el impacto de la carga, la deformación y la carga sesgada, las prensas plegadoras servoeléctricas suelen estar limitadas a un pequeño tonelaje. Para lograr mayores capacidades de tonelaje, todavía existen ciertos cuellos de botella técnicos. Sin embargo, hemos aplicado con éxito la innovadora tecnología de estructura de accionamiento combinado de accionamiento múltiple, que mejora significativamente la capacidad de carga útil de las prensas plegadoras. Este avance amplía aún más el ámbito de aplicación de la servotecnología eléctrica en la industria del plegado de chapa.
- Suiza Cybelec CybTouch 12
Pantalla táctil de 12 pulgadas
Sistema de prensa plegadora CNC DH15P
