Bomba de Lodo de Cabeza Alta, Serie HC-HH
La bombas de lodo de cabeza alta HC-HH vienen en varios tipos, incluyendo bombas en voladizo, horizontales y centrífugas. El marco, el revestimiento y el impulsor están fabricados con metal resistente al desgaste. El sello de eje puede ser un sello de tapa presurizado or un sello de impulsor. Además, la rama de descarga puede colocarse en ocho posiciones diferentes para adaptarse a requerimientos de instalación específicos.
Estas bombas están diseñadas específimente para manejar lodos y mezclas altamente abrasivos y concentrados en industrias como metalurgia, minería, carbón, generación de energía y materiales de construcción. Además, este tipo de bomba puede instalarse en serie multietapa.
- Capacidad: 5-1008m³/h
- Cabeza: 36.2-118m
- Velocidad: 500-2200r/min
- Potencia: 7.5-560kW
- Transporte de relaves mineros
- Remoción de ceniza en plantas de energía
- Transporte de relaves gruesos
- Concentración de minerales
- Desulfuración de gases de combustión en plantas eléstricas de carbón
- Lavado de carbón
Hongchang es una empresa profesional especializada en la producción de bombas de lodos y piezas para bombas de lodos. Contamos con una capacidad de producción integral, desde el modelado hasta el producto terminado.

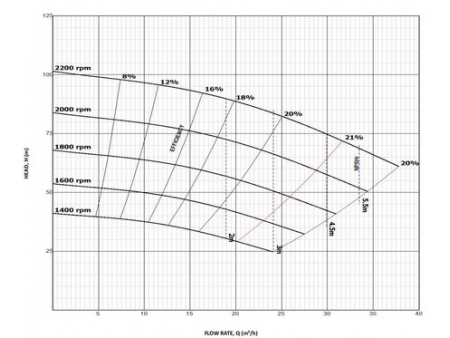

1.5x1C-HH-HC
| Potencia Máxima Permitida | Capacidad | Cabeza | Velocidad | Eficiencia η | NPSH | Diámetro del Impulsor | Rango de Potencia del Motor |
| 30 kW | 5-18 m³/h | 36.2-92 m | 1400-2200 r/min | 20% | 2-5.5 m | 330 mm | 7.5-30 kW |
- Succión: 38mm
- Descarga: 25mm
- Tipo: abierto
- Aspas: 5
- Diámetro: 330mm
- Material: metal

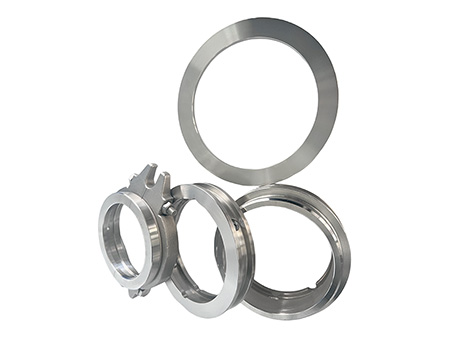

Sello: empaquetadura de prensaestopas
3x2D-HH-HC
| Potencia Máxima Permitida | Capacidad | Cabeza | Velocidad | Eficiencia η | NPSH | Diámetro del Impulsor | Rango de Potencia del Motor |
| 30 kW | 5-18 m³/h | 36.2-92 m | 1400-2200 r/min | 20% | 2-5.5 m | 330 mm | 7.5-30 kW |
- Succión: 76mm
- Descarga: 51mm
- Tipo: cerrado
- Aspas: 5
- Diámetro: 457mm
- Material: metal
Sello: empaquetadura de prensaestopas

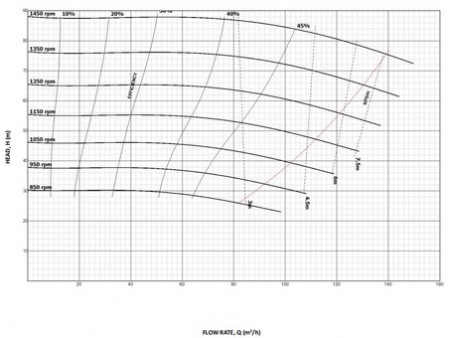

4x3E-HH-HC
| Potencia Máxima Permitida | Capacidad | Cabeza | Velocidad | Eficiencia η | NPSH | Diámetro del Impulsor | Rango de Potencia del Motor |
| 120 kW | 36-201 m³/h | 16-99 m | 600-1400 r/min | 50% | 2-5 m | 508 mm | 18.5-110 kW |
- Succión: 102mm
- Descarga: 76mm
- Tipo: cerrado
- Aspas: 5
- Diámetro: 508mm
- Material: metal
Sello: empaquetadura de prensaestopas

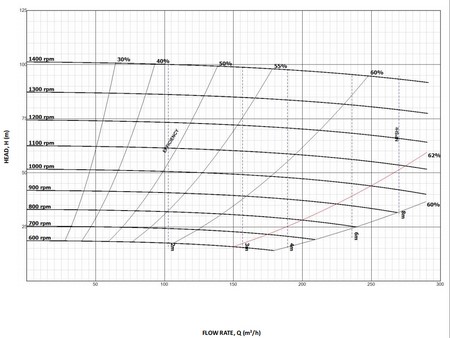

6x4F-HH-HC
| Potencia Máxima Permitida | Capacidad | Cabeza | Velocidad | Eficiencia η | NPSH | Diámetro del Impulsor | Rango de Potencia del Motor |
| 260 kW | 100-414 m³/h | 34-98 m | 600-1000 r/min | - | - | 720 mm | 45-220 kW |
- Succión: 152mm
- Descarga: 102mm
- Tipo: cerrado
- Aspas: 5
- Diámetro: 711mm
- Material: metal
Sello: empaquetadura de prensaestopas

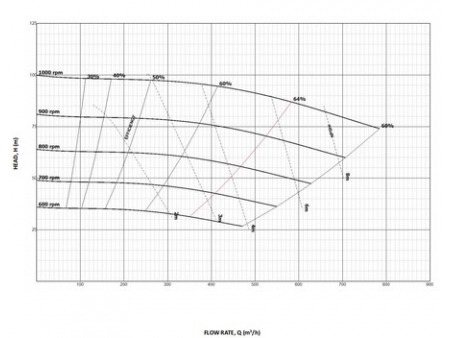

6x4S-HH-HC
| Potencia Máxima Permitida | Capacidad | Cabeza | Velocidad | Eficiencia η | NPSH | Diámetro del Impulsor | Rango de Potencia del Motor |
| 560 kW | 324-720 m³/h | 30-118 m | 600-1000 r/min | 64% | 3-8 m | 711 mm | - |
- Succión: 152mm
- Descarga: 102mm
- Tipo: cerrado
- Aspas: 5
- Diámetro: 711mm
- Material: metal
Sello: empaquetadura de prensaestopas

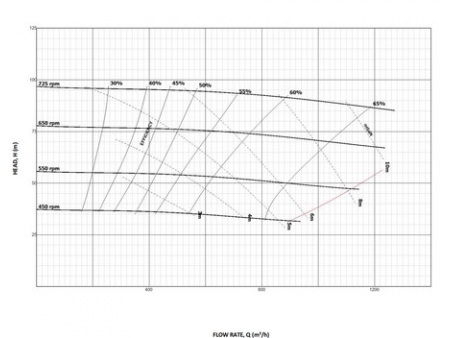

8x6S-HH-HC
| Potencia Máxima Permitida | Capacidad | Cabeza | Velocidad | Eficiencia η | NPSH | Diámetro del Impulsor | Rango de Potencia del Motor |
| 560 kW | 468-1008 m³/h | 20-94 m | 500-1000 r/min | 65% | 4-12 m | 711 mm | - |
- Succión: 208mm
- Descarga: 152mm
- Tipo: cerrado
- Aspas: 5
- Diámetro: 965mm
- Material: metal
Sello: empaquetadura de prensaestopas
Fabricadas con materiales de alta calidad resistentes al desgaste y a la corrosión, las bombas de lodos de la serie HH-HC se caracterizan por su bajo costo operativo, así como por su minimización del mantenimiento y el tiempo de inactividad. Las bombas de lodos son ampliamente utilizadas para la entrega de relaves mineros, la eliminación de cenizas en centrales eléctricas, la desulfuración de gases de combustión, el lavado de carbón en plantas de carbón, etc.
- Procesamiento de minerales
La bomba de lodo de cabeza alta es ampliamente utilizada para la entrega de lodos a larga distancia, como la entrega de relaves, porque viene con una construcción rígida, un gran diámetro de impulsor, un eje y un rodamiento sobredimensionados, baja velocidad de funcionamiento, entre otros. - Desulfuración de gases de combustión (FGD)
Desulfuración de gases de combustión (FGD)Especialmente diseñada para suministrar lodos corrosivos que contienen iones de cloruro, la bomba de lodos está fabricada con metal y caucho resistentes al desgaste y a la corrosión. - Lavado de carbón
La bomba de lodo está conectada con la posición de alimentación del filtro de presión debido a su cabeza alta, que se utiliza en la etapa de lavado de carbón y minerales metálicos. - Metalurgia
La bomba de lodo está construida con materiales abrasivos y resistentes al desgaste, y viene con un sistema de enfriamiento especialmente diseñado. Los rodamientos funcionan a bajas temperaturas mientras suministran medios a alta temperatura. Por lo tanto, la bomba se puede utilizar para el suministro de lodos de clínker.

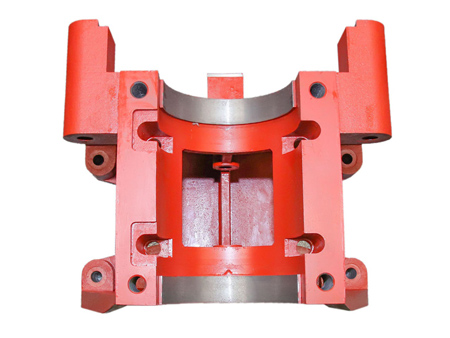

Carcasa: Fabricada en hierro dúctil, las costillas (ribs) ayudan a la carcasa a soportar la alta presión.

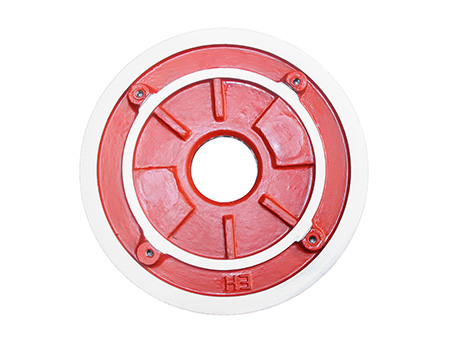

Extremos húmedos: Los impulsores, revestimientos y volutas están hechos de aleación con alto contenido de cromo para resistir el desgaste, la corrosión, el impacto o la erosión.
- Una de las características principales de la bomba de lodo de cabeza alta es su habilidad para manejar aplicaciones con condiciones de alta presión. La bomba está diseñada para generar cabezas altas, lo que le permite bombear lodos a largas distancias y grandes elevaciones. Ya sea que se necesite transportar lodo cuesra arriba o a través de tuberías largas, esta bomba puede proporcionar el rendimiento requerido.
- La bomba de lodo de cabeza alta emplea un pricipios de diseño hidráulico avanzados para garantizar una eficiencia óptima y un consumo de energía reducido. Al minimizar las pérdidas internas y maximizar la transferencia de energía, la bomba funciona con costos de operación reducidos mientras ofrece un rendimiento máximo.
- Este tipo de bomba está equipada con materiales resistentes al desgaste para soportar la naturaleza abrasiva de los lodos que tiene que transportar. El impulsor, la carcasa y otros componentes críticos están hechos de aleaciones de alta calidad con una resistencia al desgaste excepcional. Esto garantiza una vida útil prolongada, reducción de operaciones de mantenimiento, mayor tiempo operativo efectivo y una productividad mejorada.
- Debido a su diseño fácil de usar, las operaciones de mantenimiento y reparación de la bomba de lodo de cabeza alta son secillas. Los componentes críticos de la bomba son fácilmente accesibles, lo que permite labores de inspección y mantenimiento rápidas. Además, su diseño modular facilita el reemplazo de componentes, minimzando el tiempo de inactividad y maximizando la eficiencia operativa.
- En cuanto a la fiabilidad, la bomba de lodo de cabeza alta supera las expectativas. Su estructura robusta y mecanismos de sellado avanzados evitan fugas, garantizando una operación continua incluso en entornos adversos. Puede confiar en que esta bomba le brindará un rendimiento constante día tras día sin comprometer ni la calidad ni la eficiencia.
- La bomba de lodo de cabeza alta es una solución confiable y eficiente adecuada para aplicaciones de servicio pesado. Esta bomba puede manejar lodos abrasivos a alta presión que, junto con su durabilidad y facilidad de mantenimiento, la convierten en la opción preferidad para industrias que requieren un desempeño de bombeo confiable. Invierta en nuestra bomba de lodo de cabeza alta y experimente una eficiencia y productividad incomparables.
