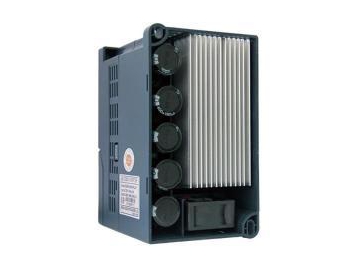

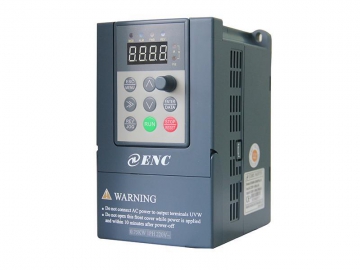

Variador de frecuencia de vector de flujo mini EN630
Descripción
El variador de frecuencia de vector de flujo mini EN630 utiliza la plataforma de hardware DSP de 32-bit, tiene una tarjeta PG integrada, y puede lograr el control vectorial de circuito cerrado PG mediante la dirección del decodificador a las terminales. El VFD adopta algoritmo avanzado para soportar tanto el control de velocidad vectorial como el control vectorial del par, y como consecuencia logra una alta precisión de control, respuesta rápida, excelentes características a baja frecuencia y función de protección y detección de fallas inteligente. El teclado del variador de frecuencia admite control de velocidad DCP y función de copia.
Rango de potencia
220V una fase: 0.4KW-1.5KW
380V tres fases: 0.75KW-1.5KW
Aplicación
El variador de frecuencia de vector de flujo mini EN630 se utiliza para el procesamiento de alimentos, fabricación de maquinarias, máquinas de trefilado, máquinas de impresión, máquinas de la industria textil, procesamiento de cemento, y cerámicas, entre otros. Además se utiliza como unidades de mini vatios en control industrial, como en dispositivos médicos y herramientas de metal.
| Ítem | Descripción del ítem | ||
| Entrada | Voltaje nominal, frecuencia | 1 fase 220 nivel de voltaje: 1 fase 220V , 50Hz/60Hz 3 fases 380 nivel de voltaje: 3 fases 380V , 50Hz/60Hz | |
| Rango de voltaje de trabajo permitido | 1 fase 220 nivel de voltaje: 200 ~ 260V 3 fases 380 nivel de voltaje: 320 ~ 460V | ||
| Salida | Voltaje | 0 ~ 380V | |
| Frecuencia | 0 ~ 600Hz | ||
| Capacidad de sobrecarga | 150% de corriente nominal por 1 minuto | ||
| Rendimiento de control | Modo de control | Control vectorial (sin PG), control vectorial (con PG), control de circuito cerrado V/F, control de par (sin PG), control de par (con PG) | |
| Precisión del control de velocidad | ±0.5% velocidad síncrona nominal ( sin control vectorial PG) ; ±0.1% velocidad síncrona nominal ( con control vectorial PG) ; ±1% velocidad síncrona nominal ( control V/F); | ||
| Rango de regulación de velocidad | 1 : 2000 ( con control vectorial PG); 1 : 100 (sin control vectorial PG); 1 : 50 ( V/F control ); | ||
| Par de arranque | 1.0Hz : 150% del par nominal ( V/F control ); 0.5Hz : 150% del par nominal (sin control vectorial PG) ; 0Hz : 180% del par nominal (con control vectorial PG ); | ||
| Fluctuación de velocidad | ±0.3% velocidad síncrona nominal (sin control vectorial PG); ±0.1% velocidad síncrona nominal (con control vectorial PG );; | ||
| Precisión del control del par | ±10% del par nominal (sin control vectorial PG); ±5% del par nominal (con control vectorial PG); | ||
| Respuesta del par | ≤20ms (sin control vectorial PG); ≤10ms (con control vectorial PG); | ||
| Precisión de la frecuencia | Configuración digital: frecuencia máxima×±0.01%; Configuración analógica: frecuencia máxima ×±0.5% | ||
| Resolución de frecuencia | Configuración analógica | 0.1% de la frecuencia máxima | |
| Precisión del ajuste digital | 0.01Hz | ||
| Impulso exterior | 0.1% de la frecuencia máxima | ||
| Aumento de par | Aumento de par automático; aumento de par manual 0.1 ~ 12.0% | ||
| Curva V/F (Voltaje, características de la frecuencia) | Frecuencia nominal configurada de manera arbitraria en un rango de 5～650Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas | ||
| Curva de aceleración-desaceleración | Dos modos: aceleración y desaceleración en línea recta, aceleración y desaceleración de la curva S, 15 tipos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir, tiempo máximo de 1000 minutos | ||
| Freno | Freno de potencia | Con unidad de freno incorporada, resistencia de freno añadida entre (+) y PB | |
| Freno DC | Arranque, acción de detención opcional, frecuencia de acción 0～15Hz, corriente de acción 0～100% de la corriente nominal, tiempo de acción 0～30.0s | ||
| Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) | Tamaño del empaque (cm) | P.B.(KG) |
| 1 fases 220V | EN630-2S0004 | 2.5 | 0.4 | 19*12.5*16 | 1.5 |
| EN630-2S0007 | 4 | 0.75 | 19*12.5*16 | 1.5 | |
| EN630-2S0015 | 7 | 1.5 | 19*12.5*16 | 1.5 | |
| 3 fases 380V | EN630-4T0007 | 2.3 | 0.75 | 19*12.5*16 | 1.5 |
| EN630-4T0015 | 3.7 | 1.5 | 19*12.5*16 | 1.5 |
Características
1. Personalización del usuario de curvas V/F.
2. Teclado con función de copia.
3. Detección de avería del codificador / manómetro.
4. Controlador PID incorporado.
5. Configuración de frecuencia de canales múltiples.

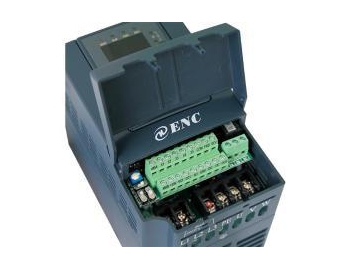

6. Terminales programables I/O.
7. Configuración de frecuencia de salto para suprimir la resonancia mecánica.
8. Ejecución sin interrupción que resiste apagones.
9. Regulación del voltaje automático.
10. Protección inteligente completa contra sobrecarga y control de velocidad de caída de carga.
11. Reinicio de rastreo de velocidad.
12. Tarjeta PG integrada.
Manual EN630 PDF
