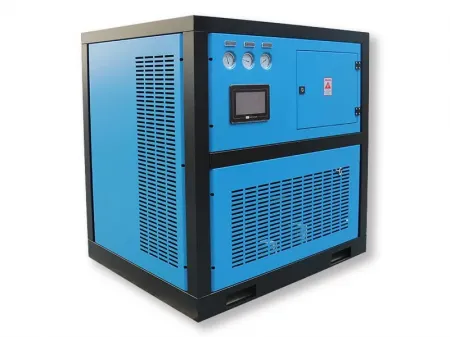

Secador frigorífico refrigerado por agua - Serie TRW (TR15W-TR350W)
Diseñados para aplicaciones industriales de gran escala, los secadores frigoríficos refrigerados por agua de Tianer ofrecen una gestión térmica eficiente gracias al uso de refrigeración por agua, lo que permite una eliminación constante y confiable de la humedad del aire comprimido.Estos equipos destacan por su bajo consumo energético, alta eficiencia y estabilidad operativa a largo plazo, incluso en entornos con cargas de trabajo exigentes. Además, cumplen con los estándares ambientales y de seguridad internacionales, lo que los convierte en una solución ideal para industrias que requieren rendimiento continuo y cumplimiento normativo sin comprometer la sostenibilidad.
- Temperatura ambiente: 2~45℃
- Temperatura del agua de refrigeración: 2~35℃
- Presión del agua de refrigeración: 0.2~0.3MPa
- Temperatura de entrada del aire comprimido: 15~65℃
- Presión de aire comprimido: 0.7MPa, Max.1.0MPa (o personalizable)
- Caída de presión: ≤0.025MPa (a una presión de entrada de 0.7MPa)
- Punto de rocío a presión: 3℃ (Temperatura de entrada: 35°C, temperatura ambiente: 25°C)
| Modelo | Caudal máximo de aire (m³/min) | Fuente de alimentación | Potencia de entrada (kW) | Conexión de la tubería de aire | Conexión de agua de refrigeración | Tipo de evaporador | Método de enfriamiento | Refrigerante | Peso total (kg) | Dimensiones (L×An×Al) |
| 17 | 380V/50Hz | 3.8 | RC2' | RC1' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 180 | 1000×850×1100 | |
| 23 | 380V/50Hz | 4.95 | RC2-1/2' | RC1' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 210 | 1100×900×1160 | |
| 27 | 380V/50Hz | 5.8 | DN80 | RC1' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 350 | 1215×950×1230 | |
| 33 | 380V/50Hz | 6.3 | DN80 | RC1-1/2' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 420 | 1425×1000×1480 | |
| 42 | 380V/50Hz | 9.35 | DN100 | RC1-1/2' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 550 | 1575×1100×1640 | |
| 55 | 380V/50Hz | 11.3 | DN100 | RC1-1/2' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 680 | 1750×1200×1743 | |
| 65 | 380V/50Hz | 11.3 | DN125 | RC2' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 780 | 2000×1350×1520 | |
| 85 | 380V/50Hz | 13.62 | DN125 | RC2' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 920 | 2155×1400×1743 | |
| 110 | 380V/50Hz | 18.6 | DN150 | RC2' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 1150 | 2455×1520×1960 | |
| 130 | 380V/50Hz | 22.7 | DN150 | RC2.5' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 1380 | 2100×2120×2010 | |
| 160 | 380V/50Hz | 27.6 | DN200 | RC2.5' | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 1725 | 2800×2120×2010 | |
| 220 | 380V/50Hz | 37.2 | DN200 | RC2'*2 | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 2200 | 3000×2200×2010 | |
| 275 | 380V/50Hz | 45.4 | DN250 | RC2.5'*2 | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 2600 | 3070×1500×2395 | |
| 330 | 380V/50Hz | 55.2 | DN300 | RC2.5'*2 | Intercambiador de calor de placas de aluminio | Condensador de agua | R407C | 3000 | 3130×2340×2080 | |
| Datos técnicos disponibles bajo petición | ||||||||||

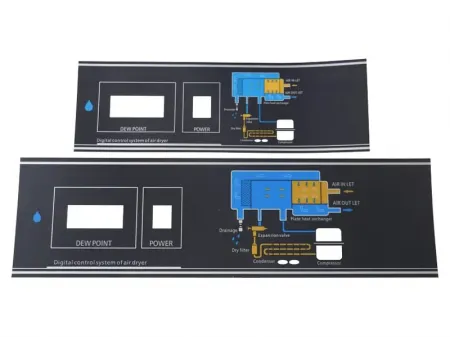

- Interfaz de pantalla: Pantalla táctil a color real, visualización del estado de funcionamiento y de la temperatura del punto de rocío.
- Protección anticongelante: Electroválvula de control automático de temperatura/anticongelante

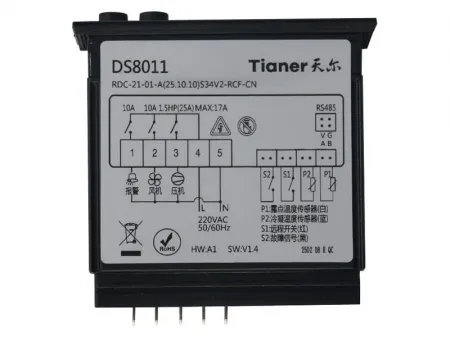

- Control de temperatura: Control automático de la temperatura de condensación y la temperatura del punto de rocío
- Protección de alto voltaje: Sensor de temperatura y protección inteligente sensible a la presión
- Protección de bajo voltaje: Sensor de temperatura y protección inteligente sensible a la presión
- Control remoto: Configuración estándar de contacto seco de conexión remota, interfaz de expansión RS485
- Diseño de ahorro de energía

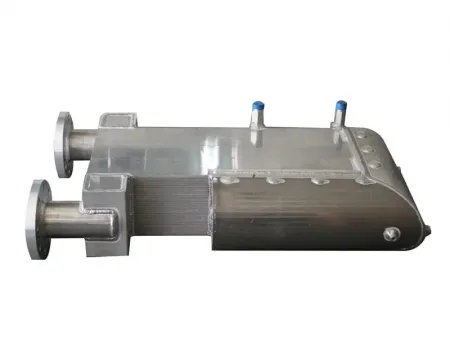

Equipado con un intercambiador de calor tres en uno de aleación de aluminio y un preenfriador agrandado, minimizando las pérdidas de refrigeración del proceso y maximizando la recuperación de energía térmica.
Mejora la temperatura de descarga del aire comprimido, reduciendo eficazmente la humedad residual. - Alta eficiencia
El intercambiador de calor integrado con aletas de guía de flujo garantiza una transferencia de calor uniforme.
El separador de aire y agua incorporado con filtro de malla de acero inoxidable garantiza una separación de humedad eficiente y confiable. - Control inteligente
Cuenta con monitoreo de temperatura y presión de múltiples puntos con visualización del punto de rocío en tiempo real.
Registra automáticamente las horas de funcionamiento acumuladas e incluye funcionalidad de autodiagnóstico con códigos de alarma y medidas de protección para una mayor confiabilidad. - Respetuoso del medio ambiente
Cumple con el Protocolo de Montreal, utilizando refrigerante R407C con potencial cero de agotamiento de la capa de ozono, cumpliendo con los estándares ambientales mundiales.
- Operación estable
Equipado con una válvula de expansión de presión constante para el ajuste automático del refrigerante en diferentes condiciones de funcionamiento.
Cuenta con doble protección anticongelante (temperatura y presión) para optimizar la eficiencia energética y prolongar la vida útil del equipo.
