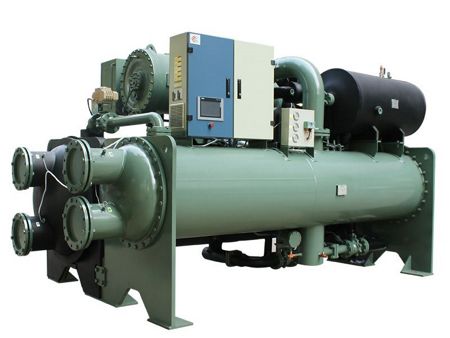

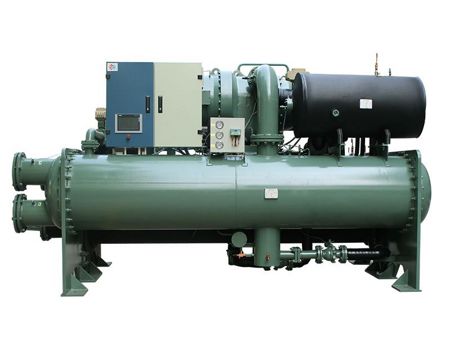

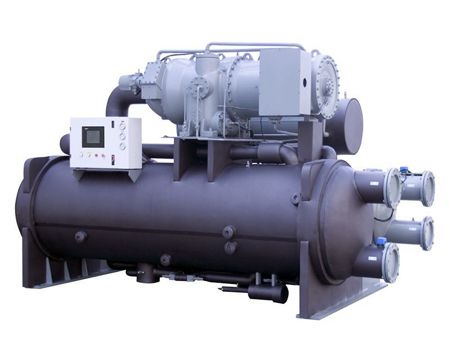

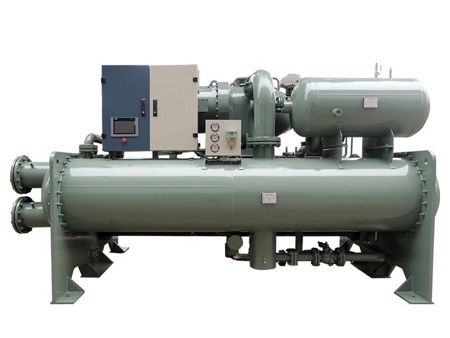

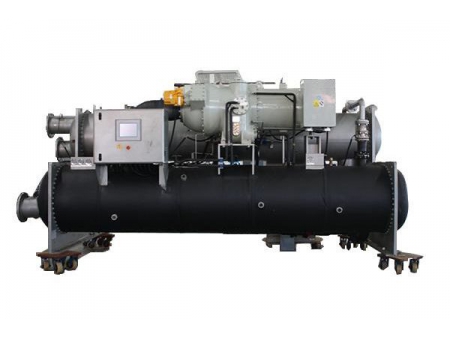

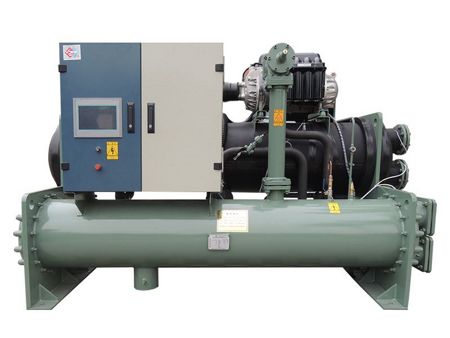

Enfriador Centrífugo, Refrigerado por Agua
Sistema de enfriamiento para aplicaciones comerciales
El enfriador centrífugo enfriado por agua H.Stars 50STD está diseñado teniendo en cuenta la eficiencia energética. Con un compresor centrífugo secundario y un evaporador por aspersión de alta eficiencia de desarrollo propio con refrigerante R134a, este modelo ofrece un increíble EER de 6,3 y un rango de capacidad de enfriamiento de 2000kW a 10000kW, con una temperatura de salida del agua enfriada de 5 °C a 20 °C. Los cuatro sistemas de voltaje disponibles son 380 V, 6 kV, 6,6 kV y 10 kV, con opciones para unidades no estándar hechas a la medida disponibles a pedido. En H.Stars, atendemos todas sus necesidades, desde modelos de alto voltaje hasta agua de mar y otras opciones de suministro de energía. Confíe en nosotros para ofrecerle las mejores soluciones de refrigeración.
- La ventaja de este compresor centrífugo de dos etapas es que es menos propenso a sobretensiones porque está alimentado por un economizador del sistema para ayudar con la suplementación entre etapas. Esta tecnología aumenta la capacidad de refrigeración en al menos un 10%.
- Evalúe con precisión el área de sobretensión potencial, ajuste rápidamente la velocidad y el IGV, evite la inestabilidad y haga que la operación sea más segura.
- Al emplear un impulsor de engranajes, se reduce el volumen del impulsor mientras se reduce el par de arranque del motor, lo que minimiza el tiempo de inactividad.
- El motor y el compresor están perfectamente conectados para un funcionamiento silencioso y evitan cualquier riesgo de derrame.
- El sistema de refrigeración del motor utiliza refrigerante líquido para reducir significativamente la temperatura de funcionamiento y, al mismo tiempo, mejorar la eficiencia.
- El compresor adopta rodamientos de bolas o rodamientos de rodillos de alta resistencia para evitar el apagado accidental.
- La tecnología de intercambio de calor por aspersión de diseño propio mejora la eficiencia de la producción. El control preciso del nivel de líquido garantiza que el evaporador esté siempre en el mejor estado de intercambio de calor.
- El condensador está equipado con tecnología de separación de gotas para garantizar un intercambio de calor eficiente y completo en el tubo de intercambio de calor de condensación. Esto resultó en un valor COP impresionante de 6.3.
- Nuestra tecnología patentada de recuperación de calor asegura que el calor generado durante el proceso de refrigeración sea capturado y recuperado. ¡Consigue agua fría y caliente gratis!
- El sistema de circuito de aceite completo tiene un sistema de retorno de aceite independiente para garantizar que el aceite pueda regresar a tiempo a la bomba de inyección de combustible sin importar las condiciones de trabajo.
- La unidad tiene un enfriador de aceite incorporado enfriado por un refrigerante seguro y confiable para una confiabilidad garantizada.
- La bomba de aceite está diseñada y colocada dentro del cárter de aceite del compresor, lo que elimina la posibilidad de fugas en la bomba.
- La última interfaz táctil controlada por microcomputadora hace que el monitoreo de los datos operativos sea rápido y fácil sin supervisión constante. Obtener comentarios de mantenimiento continuos en tiempo real es propicio para garantizar el buen funcionamiento de la unidad. Además, se puede vincular con el sistema de control centralizado del usuario, para que el usuario pueda comprender completamente el estado de la máquina en cualquier momento.
- Este dispositivo de estrangulamiento multietapa especialmente diseñado es autoadaptativo y regula perfectamente el suministro de refrigerante a medida que cambian la carga o las condiciones, sin histéresis, lo que garantiza una eficiencia óptima de la unidad.
Enfriador centrífugo refrigerado por agua
Refrigerante: R134a
Fuente de alimentación: 380V-3N-50Hz
| Modelo | Capacidad nominal de enfriamiento | Potencia de entrada kW | Control de capacidad % | Carga de refrigerante kg | Condensador | Evaporador | Nivel de ruido dB(A) | Peso de embalaje kg | Peso operativo kg | |||||||
| kW | USRT | Diámetro del tubo (entrada/salida) pulg. | Flujo de agua m3/h | Presión de diseño del agua MPa | Caída de presión del agua kPa | Diámetro del tubo (entrada/salida) pulg. | Flujo de agua m3/h | Presión de diseño del agua MPa | Caída de presión del agua kPa | |||||||
| | 1740 | 495 | 283 | 25%~100% | 500 | 6" | 348 | 1 | 66 | 6" | 299 | 1 | 60 | 80 | 10000 | 10500 |
| | 1914 | 544 | 312 | 550 | 6" | 383 | 1 | 66 | 6" | 329 | 1 | 60 | 81 | 11000 | 11500 | |
| | 2088 | 594 | 340 | 600 | 8″ | 418 | 1 | 74 | 8″ | 359 | 1 | 74 | 82 | 12000 | 12500 | |
| | 2262 | 643 | 368 | 650 | 8″ | 452 | 1 | 74 | 8″ | 389 | 1 | 74 | 83 | 12500 | 13000 | |
| | 2320 | 660 | 385 | 700 | 10″ | 465 | 1 | 74 | 10″ | 399 | 1 | 74 | 84 | 13000 | 13500 | |
| | 2785 | 792 | 448 | 800 | 10″ | 556 | 1 | 76 | 10″ | 479 | 1 | 76 | 85 | 14000 | 14500 | |
| | 3200 | 910 | 525 | 900 | 12″ | 641 | 1 | 78 | 12″ | 550 | 1 | 78 | 86 | 15000 | 15500 | |
| | 3550 | 1009 | 582 | 1000 | 12″ | 711 | 1 | 80 | 12″ | 610 | 1 | 80 | 87 | 16000 | 16500 | |
| | 3828 | 1088 | 623 | 1100 | 12″ | 765 | 1 | 80 | 12″ | 658 | 1 | 80 | 87 | 17000 | 17500 | |
| | 4175 | 1187 | 672 | 1200 | 12″ | 834 | 1 | 82 | 12″ | 718 | 1 | 82 | 88 | 18000 | 18500 | |
| | 4570 | 1299 | 732 | 1300 | 14″ | 912 | 1 | 82 | 14″ | 786 | 1 | 82 | 89 | 19000 | 19500 | |
| | 4777 | 1358 | 769 | 1400 | 14″ | 954 | 1 | 84 | 14″ | 821 | 1 | 84 | 90 | 20000 | 20500 | |
| | 5220 | 1484 | 850 | 1500 | 14″ | 1044 | 1 | 84 | 14″ | 898 | 1 | 84 | 90 | 21000 | 21500 | |
| | 5568 | 1583 | 906 | 1600 | 14″ | 1113 | 1 | 84 | 14″ | 958 | 1 | 84 | 90 | 23000 | 23500 | |
| | 5916 | 1682 | 963 | 1700 | 14″ | 1183 | 1 | 84 | 14″ | 1017 | 1 | 84 | 91 | 25000 | 25500 | |
| | 6264 | 1781 | 1020 | 1800 | 14″ | 1253 | 1 | 84 | 14″ | 1077 | 1 | 84 | 91 | 27000 | 27500 | |
| | 6612 | 1880 | 1076 | 1900 | 16″ | 1322 | 1 | 84 | 16″ | 1137 | 1 | 84 | 91 | 29000 | 29500 | |
| | 7100 | 2019 | 1164 | 2000 | 16″ | 1421 | 1 | 84 | 16″ | 1221 | 1 | 84 | 92 | 30000 | 30500 | |
| | 7308 | 2078 | 1190 | 2100 | 16″ | 1461 | 1 | 84 | 16″ | 1257 | 1 | 84 | 92 | 31000 | 31500 | |
| | 7656 | 2177 | 1246 | 2200 | 16″ | 1531 | 1 | 84 | 16″ | 1317 | 1 | 84 | 92 | 32000 | 32500 | |
| | 8004 | 2276 | 1303 | 2300 | 16″ | 1601 | 1 | 84 | 16″ | 1376 | 1 | 84 | 92 | 33000 | 33500 | |
| | 8352 | 2375 | 1360 | 2400 | 16″ | 1670 | 1 | 84 | 16″ | 1436 | 1 | 84 | 93 | 34000 | 34500 | |
| | 8700 | 2474 | 1416 | 2500 | 18″ | 1740 | 1 | 84 | 18″ | 1496 | 1 | 84 | 93 | 35000 | 35500 | |
| | 9048 | 2573 | 1473 | 2600 | 18″ | 1809 | 1 | 84 | 18″ | 1556 | 1 | 84 | 93 | 36000 | 36500 | |
| | 9396 | 2672 | 1530 | 2700 | 18″ | 1879 | 1 | 84 | 18″ | 1616 | 1 | 84 | 93 | 37000 | 37500 | |
| | 9554 | 2717 | 1538 | 2800 | 18″ | 1907 | 1 | 84 | 18″ | 1643 | 1 | 84 | 94 | 38000 | 38500 | |
| | 10092 | 2869 | 1643 | 2900 | 18″ | 2018 | 1 | 84 | 18″ | 1736 | 1 | 84 | 94 | 39000 | 39500 | |
| | 10440 | 2968 | 1700 | 3000 | 18″ | 2088 | 1 | 84 | 18″ | 1795 | 1 | 84 | 94 | 40000 | 40500 | |
Notas:
- 1. Capacidad nominal de refrigeración estándar: temperatura de entrada/salida del agua del evaporador 12℃/7℃, temperatura de entrada/salida del agua del condensador 30℃/35℃, factor de ensuciamiento/incrustación 0,088m²-℃/kW;
- 2. Rango de temperatura del agua del enfriador: 5℃~20℃;
- 3. Rango de temperatura del agua de refrigeración: 15℃~40℃;
- 4. Las especificaciones y dimensiones están sujetas a mejoras sin previo aviso.
Unidad de centrifugado de frecuencia variable
unidad centrífuga de conversión de frecuencia es un equipo moderno que combina el convertidor de frecuencia con la operación del equipo existente para lograr la conversión de frecuencia. Con esta actualización, la eficiencia energética de la unidad a carga parcial se ha mejorado considerablemente, lo que la convierte en una verdadera unidad de doble efecto, capaz tanto de eficiencia de carga completa (COP) como de valor de carga parcial integrado (IPLV).
Recuperación de calor
El calor de condensación del enfriador, que normalmente se libera al ambiente a través de una torre de refrigeración, ahora puede ser aprovechado de manera eficaz. Gracias a la tecnología de recuperación de calor, el calor absorbido durante el proceso de enfriamiento puede redirigirse hacia el edificio, suministrando agua caliente según se requiera. Durante la temporada de enfriamiento, la unidad de recuperación de calor es capaz de ofrecer agua caliente gratuita por encima de los 50°C, utilizando entre el 30 y el 100% de la capacidad de enfriamiento para la recuperación de calor.
Tubos de intercambio de calor
Servicio en la nube (control remoto)
cOfrece la posibilidad de gestionar las operaciones sin necesidad de estar in situ, proporcionando una forma cómoda y eficaz de completar las tareas.

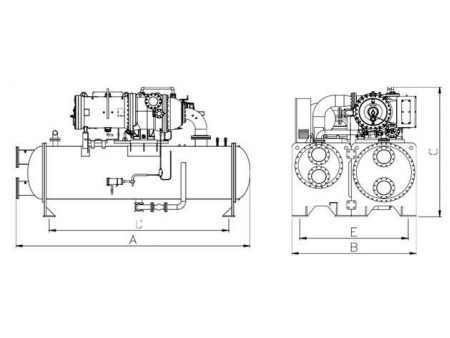

| Modelo | A | B | C | D | E |
| | 4100 | 2400 | 2500 | 3100 | 1800 |
| | 4100 | 2400 | 2500 | 3100 | 1800 |
| | 4600 | 2550 | 2900 | 3400 | 2000 |
| | 4600 | 2550 | 2900 | 3400 | 2000 |
| | 4600 | 2550 | 2900 | 3400 | 2000 |
| | 4800 | 2800 | 2950 | 3400 | 2300 |
| | 4800 | 2800 | 2950 | 3400 | 2300 |
| | 4800 | 2800 | 2950 | 3400 | 2300 |
| | 5000 | 2800 | 2950 | 6800 | 2300 |
| | 4200 | 2500 | 2500 | 3200 | 1800 |
| | 4350 | 2550 | 2600 | 3250 | 1800 |
| | 4500 | 2600 | 2800 | 3300 | 1900 |
| | 4600 | 2650 | 2900 | 3400 | 2000 |
| | 4800 | 2700 | 2900 | 3400 | 2100 |
| | 4950 | 1750 | 2950 | 3400 | 2200 |
| | 5500 | 2800 | 2950 | 3400 | 2300 |

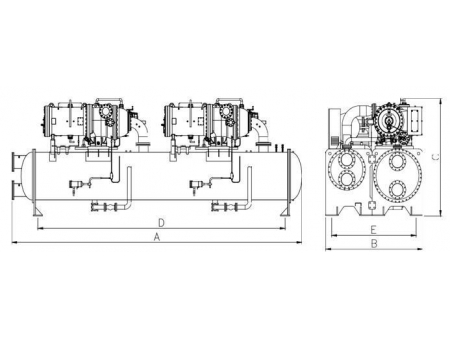

Compresor doble
| Modelo | A | B | C | D | E |
| | 6000 | 2800 | 2950 | 6800 | 2300 |
| | 6000 | 2800 | 2950 | 6800 | 2300 |
| | 7000 | 2800 | 2950 | 6800 | 2300 |
| | 8000 | 2800 | 2950 | 6800 | 2300 |
| | 9000 | 2800 | 2950 | 6800 | 2300 |
| | 9500 | 2800 | 2950 | 6800 | 2300 |
| | 9600 | 2800 | 2950 | 6800 | 2300 |
| | 9700 | 2800 | 2950 | 6800 | 2300 |
| | 9700 | 2800 | 2950 | 6800 | 2300 |
| | 9700 | 2800 | 2950 | 6800 | 2300 |
| | 9750 | 2800 | 2950 | 6800 | 2300 |
| | 9800 | 2800 | 2950 | 6800 | 2300 |
| | 9900 | 2800 | 2950 | 6800 | 2300 |
| | 10000 | 2800 | 2950 | 6800 | 2300 |
| | 10000 | 2800 | 2950 | 6800 | 2300 |
| | 10000 | 2800 | 2950 | 6800 | 2300 |
| | 9000 | 2800 | 2950 | 6800 | 2300 |
