Máquina para Formar Sellos de Caucho

Solicite un presupuesto

Nosotros: http://jl-rubbermachine.com.ar/1-5-10-rubber-seal-forming-machine.html

JCX-X-I

JCX-X-II

JCX-X-III

JCX-X-I: Estructura de pórtico con corrección de perfil
JCX-X-II: Un set de ruedas verticales, dos sets de ruedas horizontales

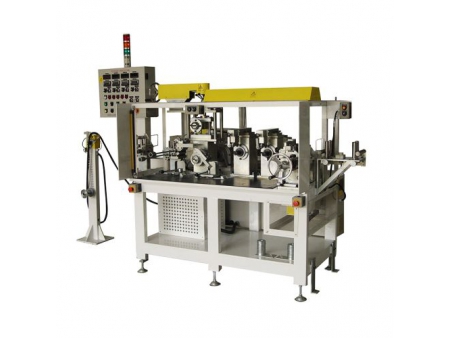

JCX-X-III: Rueda con perfil en Y

Aplicaciones
La máquina para procesar caucho se utiliza para la formación final de tiras de sellado de caucho.

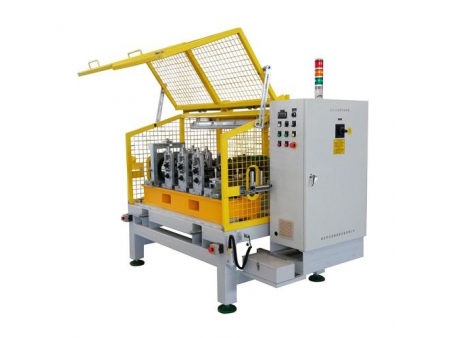

Máquina para Formar Juntas de Caucho (estructura de pórtico)

Modelo	JCX-X-I
Dimensiones	Lar. 2855mm×An. 645mm×Al.1400mm (sujeto a los planos del diseño final)
Transmisión de potencia	1 motor reductor acciona dos grupos de engranajes, y los engranajes superior e inferior dan salida a dos grupos de potencia.
Estructura	El eje de potencia está conectado a 3 grupos de mecanismos de formado a través de acoplamientos de junta universal.
Mecanismo de conformado	3 grupos de mecanismos de conformación (sin ruedas de conformación), con estructura de pórtico. Los ejes de las ruedas formadoras superior e inferior tienen potencia, y el material de los ejes es de 40Cr con temple de alta frecuencia.
Molde de herramientas	Los 3 juegos de mecanismos de conformado (sin ruedas de conformado) están instalados en una placa base de 20 mm de grosor. La placa base tiene cojinetes de bolas para facilitar su sustitución, y el ajuste del eje superior se controla mecánicamente con ajuste de pantalla digital.
Rango de ajuste	El rango de ajuste central del eje es de 70-110 mm.
Alarma	Se activan alarmas sonoras y luminosas en caso de anomalías en el convertidor de frecuencia, el motor de transmisión, la rotura de material o el interruptor de la puerta.

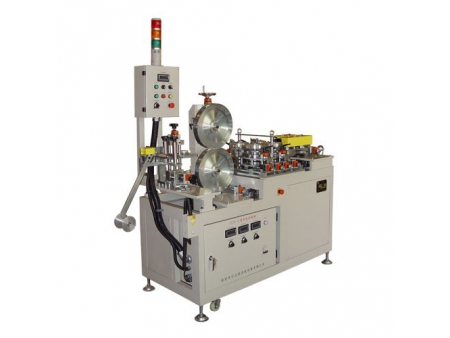

Máquina para Formar Juntas de Caucho (con ruedas verticales horizontales)

Modelo	JCX-X-II
Dimensiones	Lar. 2600×An. 880×Al. 1170mm (sujeto a los planos de diseño final)
Motor de accionamiento	Grupo de ruedas formadoras verticales: motor de frecuencia variable. Grupo de ruedas formadoras horizontales: motor de frecuencia variable. Tracción vertical: motor de frecuencia variable.
Velocidad de transmisión	2～35m/min, control de velocidad por conversión de frecuencia.
Control de velocidad	Equipado con un potenciómetro de varilla oscilante para la adaptación automática a la velocidad de la línea.
Grupo de ruedas de moldeo verticales	1 par, la rueda superior es accionada por un motor independiente y puede ajustarse hasta 20 grados. La rueda inferior es pasiva y ajustable en las direcciones de avance y retroceso. (El grupo de ruedas verticales se somete a un tratamiento de temple pero no de endurecimiento superficial. Debe ajustarse y someterse a un tratamiento de temple automático y de superficie según las necesidades).
Grupo de ruedas de moldeo horizontal	2 pares de ruedas, cada par puede ajustarse individualmente en las direcciones de avance y retroceso, así como de subida y bajada. Se acciona mediante un motor. (El grupo de ruedas de conformación horizontal está acabado con temple y tratamiento de superficie).
Tracción vertical	1 juego, accionado por un motor independiente
Placa guía	Una placa guía de ancho ajustable en la entrada, con un rodillo de presión.
