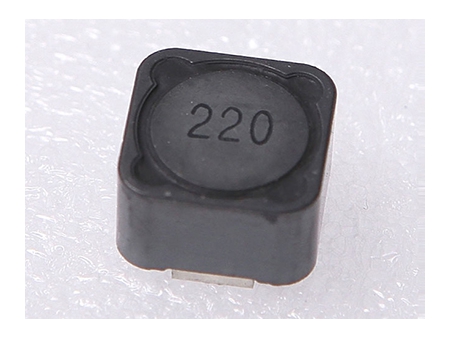

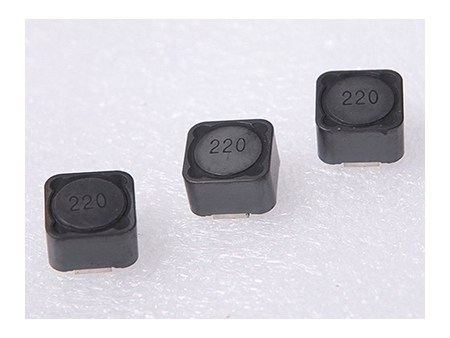

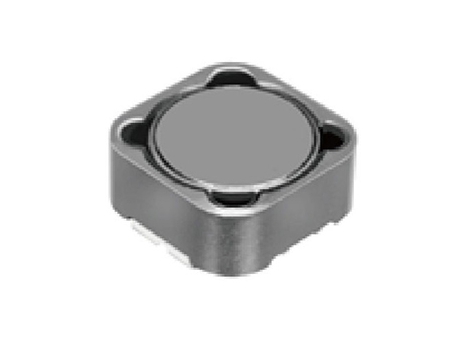

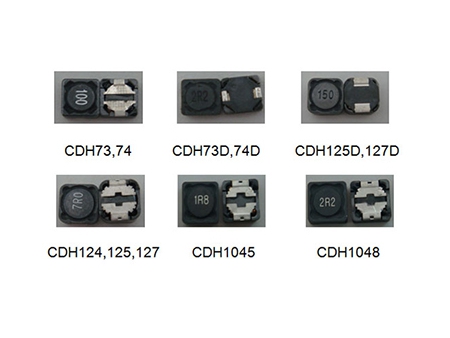

Inductor de potencia SMD, 12.3mm

Solicite un presupuesto

Nosotros: http://inductorscn.com/1-5-6-smd12-3mm-power-inductor.html

El modelo inductor de potencia SMD 12.3mm tiene una longitud máxima de 12.3mm. Contáctenos para obtener más información sobre otros tamaños e informaciones con relación a este producto.

Aplicaciones
Fuente de alimentación para VTR, equipos de ofimática, cámaras digitales, LCD TV set, notebook PC, equipos de radiofrecuencia, convertidores AC/DC, etc.

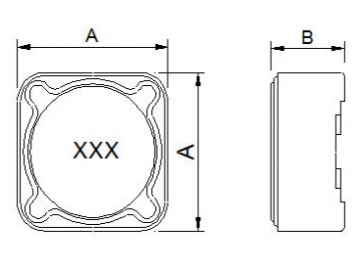

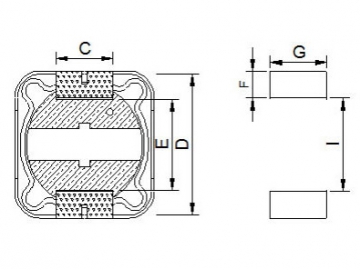

Formas y dimensiones (Unidad:mm)

Modelo	Amax	Bmax	C	D	E	F	G	I
CDRH124	12.30	4.50	5.0	12.0	7.60	2.80	5.40	7.0
CDRH125	12.30	6.00	5.0	12.0	7.60	2.80	5.40	7.0
CDRH127	12.30	8.00	5.0	12.0	7.60	2.80	5.40	7.0
CDRH129	12.30	10.0	5.0	12.0	7.60	2.80	5.40	7.0

Tabla de especificaciones
Serie: CDRH124,CD125,CD127

Número de serie	Inductancia (uH)(※)	Tolerancia	Rdc(ohm)Max	Tensión nominal Amp(※)
CDRH124/125/127	1.0	M	8m/llm/6.5m	7.8/8.5/10.40
CDRH124/127	1.5	M	llm/8.50m	7.20/9.20
CDRH124/125/127	2.2	M	13m/15.5m/llm	6.0/6.5/8.40
CDRH127	2.7	M	12.5m	7.8
CDRH124/125/127	3.3	M	18m/18m/13m	5.4/5.7/7.6
CDRH124/127	3.9	M	21m/14m	5.10/7.20
CDRH124/125/127	4.7	M	22m/20.5m/15.8m	4.8/4.7/6.8
CDRH124/125/127	5.6	M	13m/15.5m/16.7m	6.0/6.5/8.40
CDRH124/125/127	6.8	M	26m/143m/18.4m	4.2/4.4/6.50
CDRH124	8.2	M	31m	4.0
CDRH124/125/127	10.0	M	39m/25m/23.4m	3.9/4.0/5.4
CDRH124/125/127	12.0	M	44m/27m/26m	3.4/3.5/4.9
CDRH124/125/127	15.0	M	55m/30m/28.6m	3.2/3.3/4.5
CDRH124/125/127	18.0	M	65m/39m/34m	2.9/3.0/3.9
CDRH124/125/127	22.0	M	75m/43m/36m	2.5/2.8/3.6
CDRH124/125/127	27.0	M	81 m/51 m/51 m	2.25/2.3/3.3
CDRH124/125/127	33.0	M	112m/S7m/64.8m	2.0/2.1/3.0
CDRH124/125/127	39.0	M	121m/68m/73m	1.9/2.0/2.75
CDRH124/125/127	47.0	M	166m/7Sm/100m	1.8/1.8/2.5
CDRH124/125/127	56.0	M	182m/110m/110m	1.7/1.7/2.35
CDRH124/125/127	68.0	M	205m/120m/140m	1.55/1.50/2.10
CDRH124/125/127	82.0	M	243m/140m/160m	135 /1.4/1.95
CDRH124/125/127	100.0	M	290m/160m/220m	1.2/13/1.7
CDRH124/125/127	120.0	M	358m/170m/250m	1.1/1.1/1.6
CDRH124/125/127	150.0	M	0.45/0.23/0.28	0.95/1.0/1.42
CDRH124/125/127	180.0	M	0.51/0.29/0.29	0.85/0.9/1.3
CDRH124/125/127	220.0	M	0.66/0.40/0.30	0.80/0.80/1.16
CDRH124/125/127	270.0	M	0.74/0.46/0.41	0.65/0.75/1.06
CDRH124/125/127	330.0	M	0.94/0.51/0.46	0.55/0.68/0.95
CDRH124/125/127	390.0	M	1.05/0.69/0.49	0.50/0.65/0.88
CDRH124/125/127	470.0	M	1.30/0.77/0.69	0.44/0.58/0.79
CDRH124/125/127	560.0	M	1.53/0.86/0.79	0.40/0.54/0.73
CDRH124	680.0	M	1.72	0.37
CDRH124	820.0	M	2.21	0.35
CDRH124	1000.0	M	2.67	032

※ La tensión nominal máxima es la corriente continua (DC) que puede soportar una DC superimpuesta así como el aumento de temperatura.

※ Prueba de inductancia Fr. 100KHz 100mA(HP 4277A) a 20℃(L<10uH)

Prueba de inductancia Fr. 1.0KHz 100mA(HP 4277A) a 20℃(L>10uH)

※ En esta tabla no se incluye la totalidad de las especificaciones, con lo que puede contactarnos para más información.

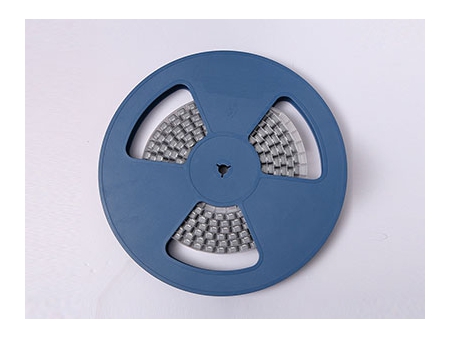

Embalaje del inductor de potencia SMD 12.3mm

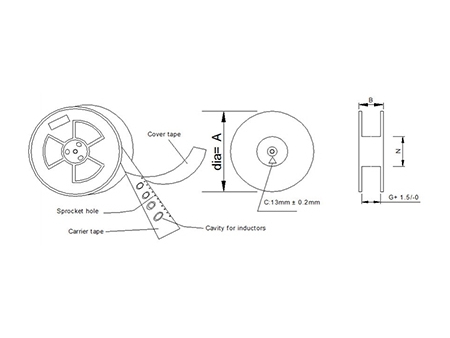

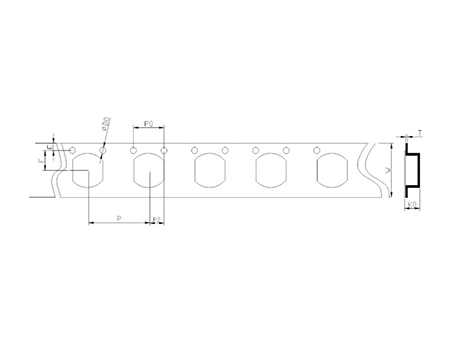

Dimensiones de la cinta y el rodillo (unidad:mm)

Especificaciones:

Tipo de embalaje	Tamaño rodillo (mm)				Tamaño cinta (mm)									Cant., Pcs/rod.
	A	B	G	N	E	F	D0	P	P0	P2	W	T	K0
LSMT-01	178	11	8.5	60	1.75	3.5	1.5	4	4	2	8	0.25	2.1	2000
2	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.3	1.7	1000
3	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.3	2.1	1000
4	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	3	2000
5	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	2.4	2000
6	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.35	5.5	2000
7	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.3	3.5	1500
8	330	21	16.5	100	1.75	11.5	1.5	12	4	2	24	0.4	5.9	1000
9	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.3	4	1000
10	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	4.2	1000
11	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	4.8	500
12	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	5.2	500
13	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	6	500
14	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.3	8.2	500
