Electroducto/Ducto de barras de fase no segregada
El electroducto/ducto de barras de fase no segregada GFM es apto para circuitos de grupos electrógenos, circuitos principales entre generadores hidroeléctricos y unidades transformadoras con una corriente de1000 a 6800A, y un voltaje de 6.3kV~35kV. El conductor se fabrica de perfiles de cobre o aluminio con forma rectangular, en U o tubular. Las carcasas de aluminio proporcionan un excelente blindaje, y el trazador del cable asegura que las propiedades del aislamiento interno no se vean perjudicadas por factores externos, haciéndolo mucho más estable. Al sistema de ductos de barras se le puede colocar una unidad para el control de temperatura del conductor en línea o portátil con el fin de incrementar la seguridad de todo el equipo.
Componentes y gabinetes auxiliares
El electroducto cuenta con gabinetes auxiliares que incluyen un transformador de tensión, un pararrayos, un cubículo de excitación, un resistor de descarga a tierra neutro, un transformador de corriente para el conducto de barras y otros elementos.
Aplicación del ducto de barras de fase no segregada GFM
El ducto de barras de fase no segregada GFM sirve para sistemas de transmisión de 3.6~40.5kV, con una corriente nominal de 1000 a 6800A, y un voltaje de AC 50~60 Hz, y se utiliza generalmente en:

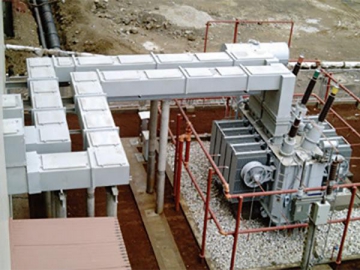

1. La conexión eléctrica entre generadores y transformadores.
2. La conexión eléctrica entre transformadores y gabinetes de distribución de alto voltaje.
3. La conexión eléctrica de excitadores de AC y gabinetes del rectificador.
4. La conexión eléctrica del dispositivo de distribución de la excitación y el anillo del rotor del generador.
5. La conexión eléctrica entre otros circuitos principales de alto voltaje.
Características del ducto de barras de fase no segregada GFM
1. Los electroductos GFM ofrecen resistencia constante y bajo índice de cortocircuito. El sistema de distribución no presenta fugas por histéresis debido a que se encuentra protegido por la carcasa de placas de aluminio o de bajo magnetismo. La carcasa sufre poco aumento de temperatura, lo que disminuye la pérdida de energía en todo el sistema.
2. Cuando el largo del electroducto llega a 20 y 30 metros, se puede instalar una junta de expansión y ajustar de forma horizontal o vertical para compensar la expansión térmica. Esto protege la integridad de toda la unidad.
3. Con el fin de eliminar la vibración se colocan en el equipo conectado unas tiras entrelazadas flexibles. Las juntas de goma funcionan como amortiguadores y brindan un soporte elástico para los elementos conductores y de aislamiento.
4. Además, estos componentes amortiguadores ayudan a evitar los daños que pueda causar algún movimiento sísmico.
Normas | IEC364-5-54/GB/T8349-2000/JB/T9639-1999 | ||||
Ambiente | ℃ | ||||
Humedad relativa | Promedio diario ≤ 95%. Promedio mensual ≤ 90% | ||||
IP | IP40, IP54 | ||||
Tensión nominal | kV | 3.15 | 6.3 | 10.5 | 35 |
Voltaje de funcionamiento máximo | kV | 3.6 | 7.2 | 12 | 40.5 |
Nivel de aislamiento | kV | 25/40 | 32/60 | 42/75 | 100/185 |
Frecuencia nominal | Hz | 50(60) | |||

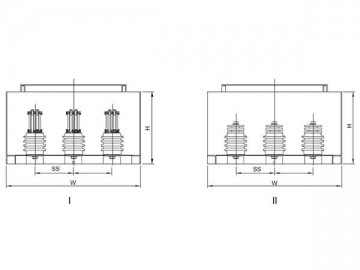

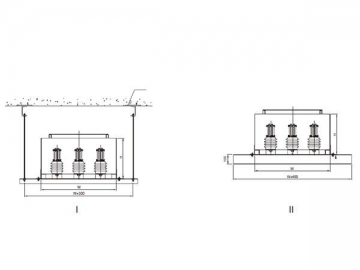

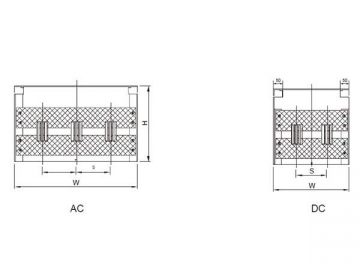

Corriente de operación nominal | Dimensión (An×Alt)(mm×mm) | ||||
1000-3000 | A | I 750×400 II 850×350 | I 900×560 II 1060×460 | I 900×560 II 1060×460 | I 1500×920 II 1800×880 |
3500 | A | I 750×440 II 850×480 | I 900×560 II 1060×460 | I 900×560 II 1060×460 | |
4000 | A | I 750×440 II 850×480 | I 900×560 II 1060×460 | I 900×560 II 1060×460 | |
4500 | A | I 750×440 | I 1000×560 | I 1000×560 | |
5000 | A | I 1350×500 | I 1500×600 | I 1500×600 | |
6300-6800 | A | I 1350×500 | I 1500×600 | I 1500×600 |
Nota
1. Los estándares y tamaños descritos anteriormente son proporcionados por Wetown.
2. Podemos proporcionarle diseños especiales de acuerdo a los requerimientos específicos.
