Prensa para estampado metálico de alta velocidad y precisión API 25-60 toneladas

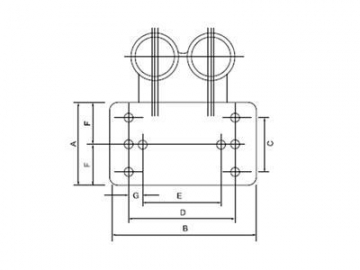

- Placa deslizante

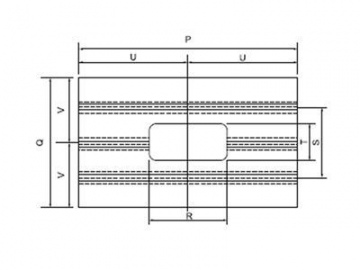

- Placa de almohadilla
- La prensa de estampado de precisión de alta velocidad API esta hecha de una fundición integrada de alta resistencia que está diseñada para garantizar la precisión duradera.
- La prensa tiene una estructura guía de la corredera de tres postes, bujes de acero y lubricación forzada para reducir la deformación por calor y aumentar la precisión.
- La prensa tiene un sistema dinámico de balanceado para controlar la estabilidad del punto muerto inferior (BDC) y reducir la vibración que genera el funcionamiento a altas velocidades de la corredera.
- Cuenta con un dispositivo de ajuste manual de altura de troquel y un indicador de altura mas un dispositivo de sujeción de moldura.
- Interfaz libre (leva electrónica y codificador rotatorio) de fácil uso.
- LCD con funcionalidad completa. Los errores de la base de motor y alarma se verán en ella.
- El embrague y freno cuentan con una electroválvula. Tiene una gran sensibilidad y garantiza que la prensa funcione correctamente y frene de forma precisa.
- El circuito eléctrico completo puede funcionar con equipos para mejorar la eficiencia de producción.
| Ítem | Unidad | ||
| Tipo | A | B | |
| Capacidad | Ton | 25 | |
| Carrera | mm | 30 | |
| Carrera por minuto | S.P.M | 200-600 | 200-800 |
| Altura de troquel | mm | 210 | |
| Almohadilla | mm | 600x300x75 | |
| Área de corredera | mm | 300x210 | |
| Ajuste de corredera | mm | 30 | |
| Orificio de supresión | mm | 300x100 | |
| Motor | kw | 3.7 | |
| Peso bruto | kgs | 3000 | |
| Lubricación | Acción forzada automática | ||
| Control de velocidad | Inversor | ||
| Freno y embrague | Aire y fricción | ||
| Tope de freno automático | Estándar | ||
| Sistema resistente a los golpes | Opcional | ||
| Ítem | Unidad | ||
| Tipo | A | B | |
| Capacidad | Ton | 45 | |
| Carrera | mm | 30 | |
| Carreras por min | S.P.M | 200-500 | 200-700 |
| Altura de troquel | mm | 230 | |
| Almohadilla | mm | 700x420x100 | |
| Área de corredera | mm | 460x320 | |
| Ajuste de corredera | mm | 30 | |
| Orificio de supresión | mm | 500x120 | |
| Motor | kw | 5.5 | |
| Peso bruto | kgs | 4500 | |
| Lubricación | Acción forzada automática | ||
| Control de velocidad | Inversor | ||
| Freno y embrague | Aire y fricción | ||
| Tope de freno automático | Estándar | ||
| Sistema resistente a los golpes | Opcional | ||
| Ítem | Unidad | ||
| Tipo | A | B | |
| Capacidad | Ton | 60 | |
| Carrera | mm | 30 | |
| Carreas por min | S.P.M | 200-400 | 200-600 |
| Altura de troquel | mm | 275-305 | |
| Almohadilla | mm | 840x470x105 | |
| Área de corredera | mm | 540x340 | |
| Ajuste de corredera | mm | 30 | |
| Orificio de supresión | mm | 560x100 | |
| Motor | kw | 7.5 | |
| Peso bruto | kgs | 8000 | |
| Lubricación | Acción forzada automática | ||
| Control de velocidad | Inversor | ||
| Freno y embrague | Aire y fricción | ||
| Tope de freno automático | Estándar | ||
| Sistema resistente a los golpes | Opcional | ||
Configuración estándar
1. Tope de freno
2. Dispositivo de ajuste de corredera manual
3. Indicador de altura de troquel
4. Inversor
5. Controlador lógico programable (PLC)
6. Pantalla táctil (contador programable, indicador de ángulo)
8. Codificadores (eléctricos) 2 juegos
9. Gabinete de operaciones al frente del marco
10. Salida de aire
11. Separador de adherencias
12. Motor principal (ajustable)
13. Dispositivo hidráulico de bloqueo de troquel
14. Indicador mecánico de ángulo de calado
15. Sistema de lubricación circulante
16. Caja de herramientas
17. Manual de usuario
18. Enchufe
19. Gabinete de control separado
Configuración opcional
1. Anti-vibración
2. Alimentador
3. Marco de alimentación de material
4. Material lubrication device
5. Detector de punto muerto inferior
6. Aceite refrigerante
7. Luz de troquel
8. Expulsor de aire
