Variador de frecuencia de media tensión 10kV
Características
10 kV, hasta 16,000 kVA (12,500 kW);
El modo de control PWM multinivel proporciona salida de corriente de onda sinusoidal;
El voltaje de modo común y dU/dt son pequeños, y no hay requisitos especiales para motores y cables;
Especificaciones
| Modelo | Corriente nominal (A) | Capacidad (kVA) | Motor aplicable (kW) | Dimensión (AN×D×AL)(mm) |
| AS800-0300-T10-PA | 22 | 375 | 300 | 3800×1500×2667 |
| AS800-0400-T10-PA | 29 | 500 | 400 | |
| AS800-0450-T10-PA | 32 | 560 | 450 | |
| AS800-0500-T10-PA | 36 | 630 | 500 | |
| AS800-0560-T10-PA | 40 | 700 | 560 | |
| AS800-0630-T10-PA | 46 | 800 | 630 | |
| AS800-0710-T10-PA | 52 | 900 | 710 | |
| AS800-0800-T10-PA | 58 | 1000 | 800 | 4200×1500×2667 |
| AS800-0900-T10-PA | 65 | 1120 | 900 | |
| AS800-1000-T10-PA | 72 | 1250 | 1000 | |
| AS800-1120-T10-PA | 81 | 1400 | 1120 | |
| AS800-1250-T10-PA | 92 | 1600 | 1250 | 4200×1500×2707 |
| AS800-1400-T10-PA | 104 | 1800 | 1400 | |
| AS800-1600-T10-PA | 115 | 2000 | 1600 | 4400×1600×2707 |
| AS800-1800-T10-PA | 130 | 2250 | 1800 | |
| AS800-2000-T10-PA | 144 | 2500 | 2000 | |
| AS800-2240-T10-PA | 162 | 2800 | 2240 | |
| AS800-2500-T10-PA | 182 | 3150 | 2500 | 6900×1500×2895 (incluye gabinete de inicio) |
| AS800-2800-T10-PA | 202 | 3500 | 2800 | 7200×1600×2895 (incluye gabinete de inicio) |
| AS800-3150-T10-PA | 231 | 4000 | 3150 | |
| AS800-3550-T10-PA | 254 | 4500 | 3550 | |
| AS800-4000-T10-PA | 289 | 5000 | 4000 | |
| AS800-4500-T10-PA | 335 | 5800 | 4500 | |
| AS800-5000-T10-PA | 364 | 6300 | 5000 | 10920×1700×2895(incluyendo gabinete de inicio) |
| AS800-5600-T10-PA | 404 | 7000 | 5600 | |
| AS800-6300-T10-PA | 462 | 8000 | 6300 | 11120×1700×2895(incluye gabinete de inicio) |
| AS800-7100-T10-PA | 520 | 9000 | 7100 | |
| AS800-8000-T10-PA | 600 | 10000 | 8000 |
Nota: El gabinete de inicio se configura cuando la potencia es superior a 2500kW. Póngase en contacto con nosotros cuando la potencia sea superior a 8000kW.
-

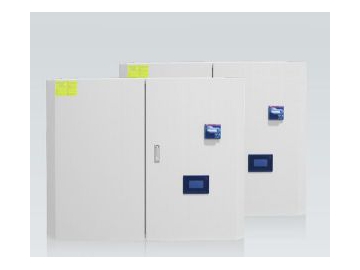

Este variador de frecuencia refrigerado por líquido de la serie AS720 adopta la plataforma madura de variador o inversor de frecuencia de STEP. El radiador del variador de frecuencia general se reemplaza por una placa fría enfriada por refrigerante...

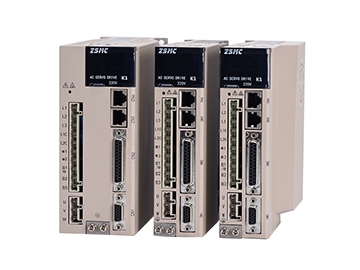

El servoaccionamiento de la serie K1 viene con características impresionantes en términos de control inteligente, estabilidad y operación.
