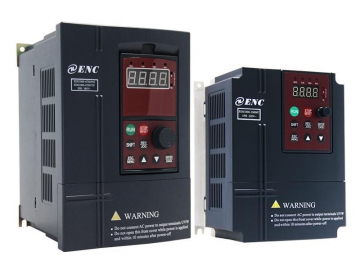

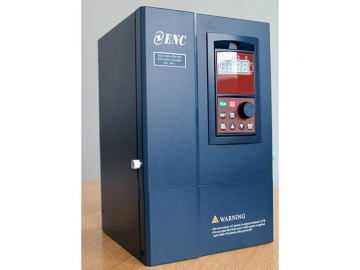

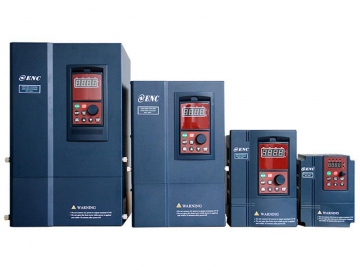

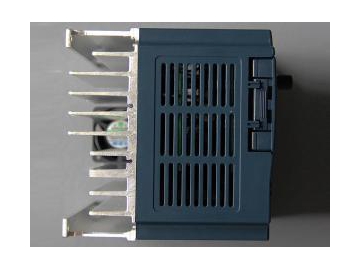

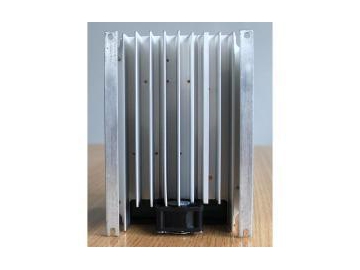

Variador de frecuencia EDS1000
Descripción
El variador de frecuencia EDS1000 regula el voltaje y limita la corriente de forma automática, realiza el ajuste de velocidad del DCP controlado por teclado, el reinicio de la búsqueda de velocidad, cuenta con función de oscilación (para la industria textil), bloqueo del teclado, ofrece constante (para sistemas de suministro de agua), función de transmisión dos en uno, y función de transmisión 4 en 1 con extensión para suministro de agua. También aplica funciones de protección múltiple, como protección contra pérdida de fase de entrada, pérdida de fase de salida, voltaje excesivo o insuficiente, corriente excesiva y sobrecarga.
Rango de potencia
220V monofásico: 0.4KW-3.7KW
220V trifásico: 0.75KW-7.5KW
380V trifásico: 0.75KW-55KW
690V trifásico: 11KW-200KW
Aplicación
El variador de frecuencia EDS1000 se utiliza en máquinas trituradoras de piedras, máquinas de impresión, máquinas de embalaje, máquinas para procesamiento de alimentos, máquinas trefiladoras, bandas continuas y, ventiladores y aires acondicionados industriales, entre otros.
| Ítem | Descripción del ítem | |||
| Entrada | Voltaje nominal, frecuencia | 1 fase 220V, 1 fase 220V ,50Hz/60Hz; 3 fases 220V, 3 fase 220V ,50Hz/60Hz; 3 fases 380V, 3 fases 380V ,50Hz/60Hz; 3 fases 690V, 3 fases 690V ,50Hz/60Hz. | ||
| Rango de voltaje de trabajo permitido | 1 fase 220V: 200V~260V; 3 fases 220 V: 200V~260V; 3 fases 380 V: 320V~460V; 3 fases 690 V: 586V~760V; | |||
| Salida | Voltaje | 220V: 0~220V; 380V: 0~380V; 690V: 0~690V; | ||
| Frecuencia | 0Hz-400Hz | |||
| Capacidad de sobrecarga | Tipo G: 150% de corriente nominal por un minuto, 200% de corriente nominal por 0.5 segundos; Tipo P: 120% de corriente nominal por 1 minuto; | |||
| Rendimiento de control | Modo de control | Control vectorial de deslizamiento sin sensor de velocidad, control V/F de circuito cerrado | ||
| Rango de regulación de velocidad | 1: 100 | |||
| Par de arranque | 150% del par nominal a 1 Hz de frecuencia | |||
| Precisión en estado estable de la velocidad de marcha | ≤±0.5% de la velocidad síncrona nominal | |||
| Precisión de frecuencia | Configuración digital: frecuencia máxima×±0.01%; Configuración analógica: frecuencia máxima ×±0.5% | |||
| Resolución de frecuencia | Configuración analógica | 0.1% de la frecuencia máxima | ||
| Configuración digital | Precisión : < 100Hz 0.01Hz; ≥100Hz: 0.1Hz | |||
| Impulso exterior | 0.5% de frecuencia máxima | |||
| Aumento del par | Aumento del par manual, aumento del par automático 0.1%~12.0% | |||
| Curva V/F (Voltaje, características de la frecuencia) | Frecuencia nominal configurada en un rango de 5～400Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas | |||
| Curva de aceleración-desaceleración | 2 modos: aceleración / aceleración en línea recta y desaceleración / aceleración en curva S; 7 tipos de tiempo de aceleración / desaceleración (unidad minuto / segundo puede ser opcional), tiempo máximo de 6000 minutos. | |||
| Freno | Freno de potencia | Resistencia de freno interior o exterior. El de 690V no tiene unidad de freno incorporada. | ||
| Freno DC | Arranque y detención opcional, frecuencia de acción0~15Hz, voltaje de acción 0~15%, tiempo de acción 0~20.0 s. | |||
| Trote | Rango de frecuencia del trote: 0.50Hz~50.00Hz; se puede establecer el tiempo de aceleración / desaceleración del trote de 0.1~60.0s | |||
| Velocidad de marcha de múltiples secciones | Realizado por el PLC o la terminal de control | |||
| Controlador interior PID | Conveniente para hacer sistema de circuito cerrado | |||
| Marcha bajo consumo automática | Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga. | |||
| Regulación de voltaje automática (AVR) | Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa. | |||
| Límite de corriente automático | Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo. | |||
| Función de marcha | Canal especificado para la orden de marcha | Teclado, terminal de control y puerto serial especificados | ||
| Canal especificado para la frecuencia de marcha | La provisión digital, analógica, de impulso, de puerto serie, combinada, se pueden cambiar en cualquier momento por tipos de método | |||
| Canal de salida del pulso | La salida de impulso de señal de onda cuadrada de 0~20KHz, puede realizar la salida de parámetros físicos tales como la frecuencia de configuración, la frecuencia de salida, etc. | |||
| Canal de salida analógico | 2 canales de salida de señal analógica, el canal AO1 puede ser 4 ~ 20mA o 0 ~ 10V y el canal AO2 de 0 ~ 10V; a través de ellos el inversor puede realizar la salida de parámetros físicos tales como la frecuencia de ajuste, la frecuencia de salida, etc. | |||
| Teclado | Pantalla LED | Puede mostrar la frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida, etc. | ||
| Botón de bloqueo | Bloquea todos o parte de los botones (el potenciómetro analógico no se puede bloquear) | |||
| Función de protección | Protección contra sobrecorriente, protección contra sobrevoltaje, protección contra falta de voltaje, protección contra sobrecalentamiento, protección contra sobrecarga, etc. | |||
| Piezas accesorias | Subconjunto de frenos, teclado de control remoto, cable de conexión para el teclado de control remoto, etc. | |||
| Ambiente | Ambiente de uso | En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc. | ||
| Altitud | Menor a 1000m, si es mayor a 1000m, se necesita reducir la cantidad de uso. | |||
| Temperatura ambiente | -10ºC~+40ºC (a temperatura ambiente 40ºC ~50ºC, por favor reduzca el volumen o fortalezca el disipador térmico) | |||
| Humedad del ambiente | Menor al 95%RH, sin condensación de agua | |||
| Vibración | Menor a 9m/s²(0.6g) | |||
| Temperatura de almacenamiento | -40ºC~+70ºC | |||
| Configuración | Nivel de protección | IP20 | ||

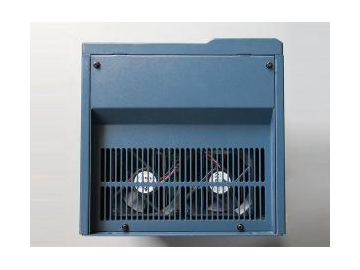

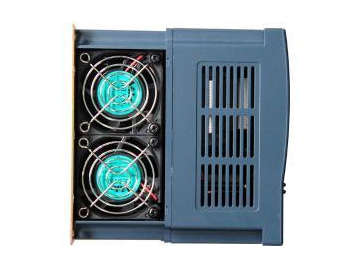

| Modo de refrigeración | Por ventilador con control de temperatura automático | |||
| Modo de montaje | Colgado a la pared | |||
| Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) | Tamaño del empaque (cm) | P.B.(KG) |
| 3 fases 220V | EDS1000-2T0007 | 4 | 0.75 | 24*20*19 | 2.5 |
| EDS1000-2T0015 | 7 | 1.5 | 24*20*19 | 2.5 | |
| EDS1000-2T0022 | 10 | 2.2 | 24*20*19 | 2.5 | |
| EDS1000-2T0037 | 15 | 3.7 | 33*25*24 | 4.5 | |
| EDS1000-2T0055 | 24 | 5.5 | 37*28*25.5 | 7 | |
| EDS1000-2T0075 | 32 | 7.5 | 37*28*25.5 | 7 | |
| 1 fases 220V | EDS1000-2S0004 | 3 | 0.4 | 24*20*19 | 2.5 |
| EDS1000-2S0007 | 4.7 | 0.75 | 24*20*19 | 2.5 | |
| EDS1000-2S0015 | 7.5 | 1.5 | 24*20*19 | 2.5 | |
| EDS1000-2S0022 | 10 | 2.2 | 24*20*19 | 2.5 | |
| EDS1000-2S0037 | 15 | 3.7 | 33*24*25 | 5 | |
| 3 fases 380V | EDS1000-4T0007G/0015P | 2.3/3.7 | 0.75/1.5 | 24*20*19 | 2.5 |
| EDS1000-4T0015G/0022P | 3.7/5 | 1.5/2.2 | 24*20*19 | 2.5 | |
| EDS1000-4T0022G/0037P | 5/8.5 | 2.2/3.7 | 24*20*19 | 2.5 | |
| EDS1000-4T0037G/0055P | 8.5 | 3.7 | 33*24*25 | 5 | |
| EDS1000-4T0055G/0075P | 13/17 | 5.5/7.5 | 33*24*25 | 5 | |
| EDS1000-4T0075G/0110P | 17/25 | 7.5/11 | 37*28*25.5 | 7 | |
| EDS1000-4T0110G/0150P | 25/33 | 11/15 | 37*28*25.5 | 7 | |
| EDS1000-4T0150G/0185P | 33/39 | 15/18.5 | 43*32*31 | 11 | |
| EDS1000-4T0185G/0220P | 39/45 | 18.5/22 | 51*36*36 | 18 | |
| EDS1000-4T0220G/0300P | 45/60 | 22/30 | 51*36*36 | 18 | |
| EDS1000-4T0300G/0370P | 60/75 | 30/37 | 59*38.5*36 | 24 | |
| EDS1000-4T0370G/0450P | 75/91 | 37/45 | 59*38.5*36 | 24 | |
| EDS1000-4T0450G/0550P | 91/112 | 45/55 | 63*40*45.5 | 34 | |
| EDS1000-4T0550G/0750P | 112/150 | 55/75 | 63*40*45.5 | 34 | |
| 3 fases 690V | EDS1000-7T0110G/0150P | 15/18 | 11/15 | 64.5*34*34 | 35 |
| EDS1000-7T0150G/0185P | 18/22 | 15/18.5 | 64.5*34*34 | 35 | |
| EDS1000-7T0185G/0220P | 22/28 | 18.5/22 | 77.5*54.5*52.5 | 52 | |
| EDS1000-7T0220G/0300P | 28/35 | 22/30 | 77.5*54.5*52.5 | 52 | |
| EDS1000-7T0300G/0370P | 35/45 | 30/37 | 77.5*54.5*52.5 | 52 | |
| EDS1000-7T0370G/0450P | 45/52 | 37/45 | 77.5*54.5*52.5 | 52 | |
| EDS1000-7T0450G/0550P | 52/63 | 45/55 | 62*62*87.5 | 96 | |
| EDS1000-7T0550G/0750P | 63/86 | 55/75 | 62*62*87.5 | 96 | |
| EDS1000-7T0750G/0900P | 86/98 | 75/90 | 71*60*95 | 130 | |
| EDS1000-7T0900G/1100P | 98/121 | 90/110 | 71*60*95 | 130 | |
| EDS1000-7T1100G/1320P | 121/150 | 110/132 | 71*60*95 | 130 | |
| EDS1000-7T1320G/1600P | 150/175 | 132/160 | 71*60*95 | 130 | |
| EDS1000-7T1600G/2000P | 175/215 | 160/200 | 83*140*65 | 195 | |
| EDS1000-7T2000G/2200P | 215/235 | 200/220 | 83*140*65 | 195 |
Características
1. Brillante filosofía de diseño: El variador de frecuencia EDS1000 está controlado por medio del vector PWM, tiene un par de trabajo estable de 1Hz al 150%, cuenta con función de regulación de la tensión y límite de corriente automática, e incorpora un controlador PID para aumentar aún más su estabilidad.
2.Diseño de funciones prácticas:El variador de frecuencia EDS1000 ofrece un coltaje constante para sistemas de suministro de agua admitiendo un accionamiento de hasta 4 bombas de agua en simultáneo. El VFD tiene 16 niveles de variación de velocidad y un módulo PLC integrado, posee función oscilante, una interfaz de entrada / salida de impulso de alta velocidad, y proporciona protocolo de comunicación MODBUS o cualquier protocolo definido por el usuario.
3.Examen de mercado de larga duración:El convertidor de frecuencia variable EDS1000 ha sido utilizado y verificado por nuestros clientes durante más de 10 años y ha recibido siempre comentarios favorables. Además, actualizamos y perfeccionamos el VFD continuamente en función de la experiencia del usuario, para mantenerlo al día con las técnicas más avanzadas.
Manual EDS1000
Encom Electric es una empresa dedicada a proveer sistemas para control industrial de calidad y soluciones automatizadas para mejorar la eficiencia energética. Ofrecemos principalmente convertidores de frecuencia, servomotores y controladores programables, así como el accionador de frecuencia variable o VFD, conocido también como conversor de frecuencia, que es un tipo de impulsor de velocidad ajustable que regula la velocidad de los motores de corriente alterna (AC). Dado que el convertidor de frecuencia puede cambiar el voltaje del motor y luego ajustar su velocidad, se usa extensamente como impulsor de corriente alterna para la automatización industrial.
